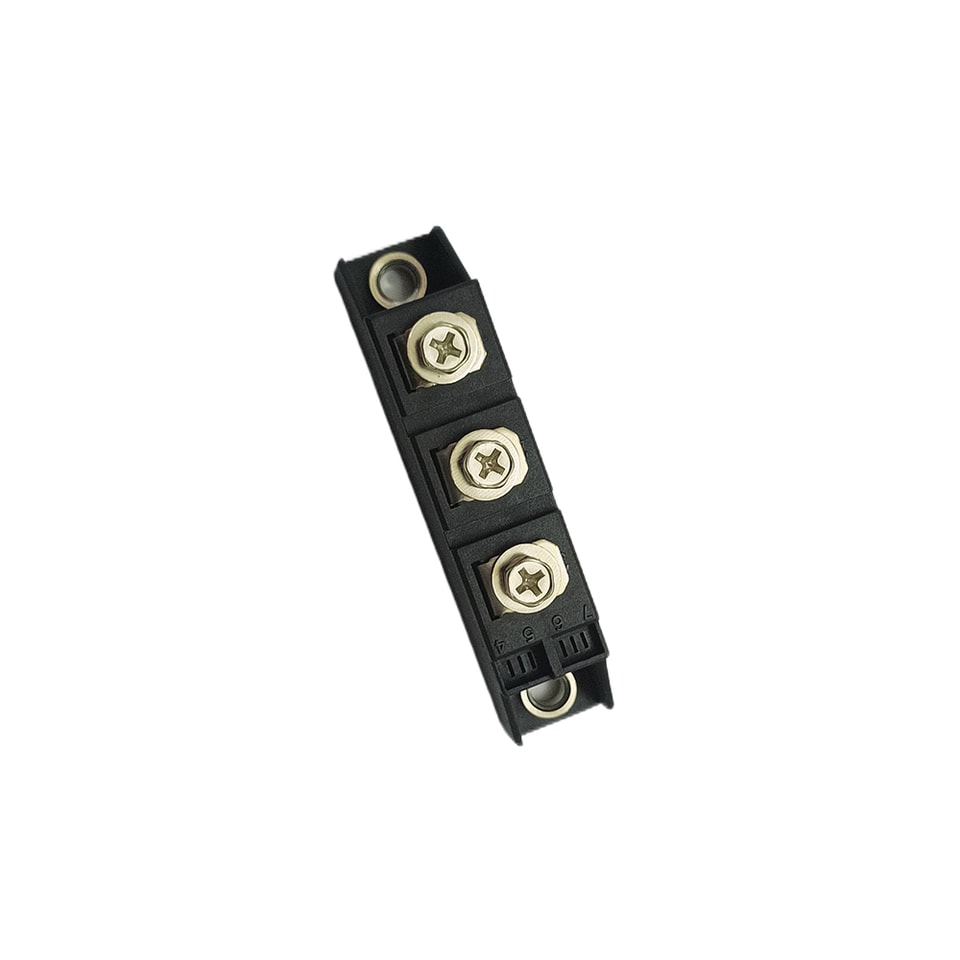

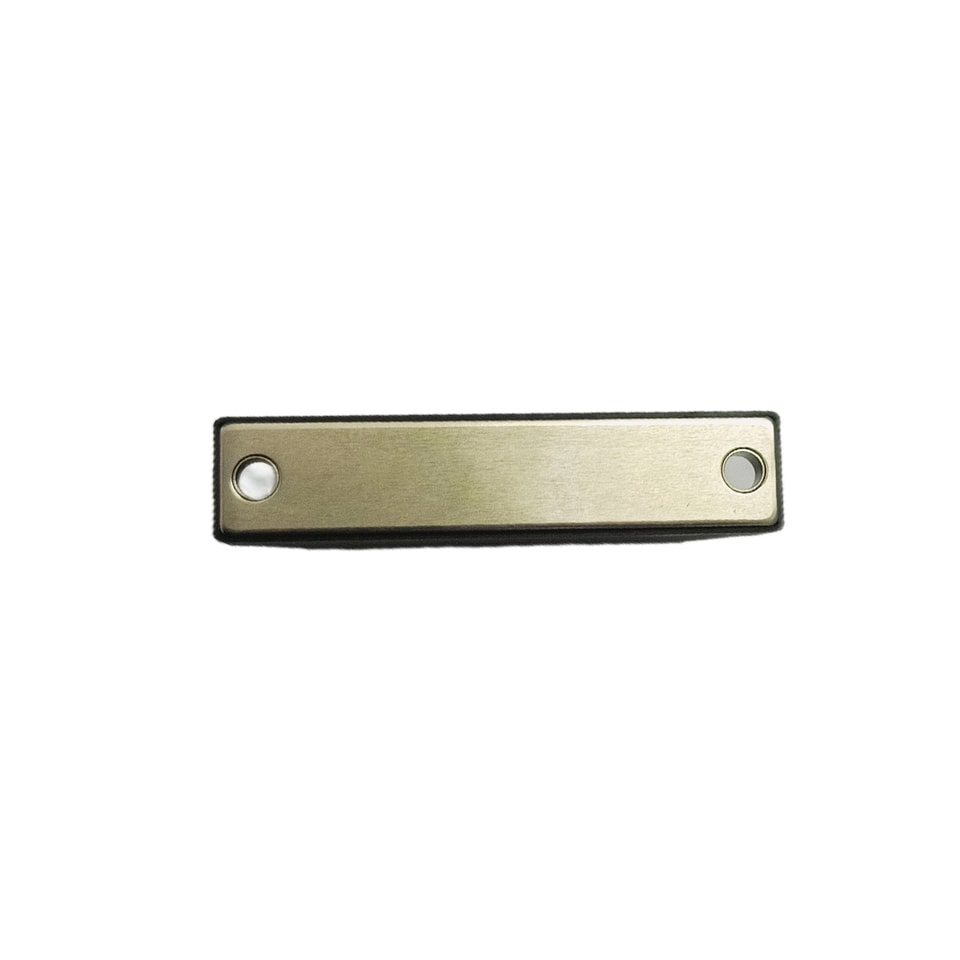

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-MDC100A1200V
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
Módulos de diodos rectificadores
TIPO:MDC100A/1200V
Características
Transferencia de calor mediante base metálica aislada con cerámica de óxido de aluminio
Uniones soldadas en duro para alta fiabilidad
Reconocido por UL
Aplicaciones típicas
Rectificador para aplicaciones de accionamiento
Rectificadores para UBS
Cargadores de baterías
BLOQUEO
| Símbolo | Condición | Clasificaciones | Unidad |
| VRRM VRSM | 1200 | V | |
| 1300 | |||
| IRRM | 15 | mA | |
| VAISLAMIENTO | 50 Hz, circuito a base, todos los terminales cortocircuitados | 3600 | V |
CONDUCCIÓN
| Símbolo | Condición | Clasificaciones | Unidad |
| IF(AV) | TC=85 °C; senoidal de 180° | 100 | A |
| IF(RMS) | TC=85 °C; senoidal de 180° | 175 | A |
| IFSM | Tj= Tj Máx.;t = 10 ms (50 Hz); senoidal | 2000 | A |
| I2t | Tj= Tj Máx.;t = 10 ms (50 Hz); senoidal | 20 | kA2S |
| VF(TO) | (I > π x IF(AV)),Tj= Tj Máx. | 0.85 | V |
| rF | (I > π x IF(AV)),Tj= Tj Máx. | 1.3 | mΩ |
| VFM | Corriente en estado ON 300 A，Tj=25°C | 1.35 | V |
Características eléctricas
| Símbolo | Condición | Clasificaciones | Unidad |
| Rth(j-c) | Por Módulo | 0.175 | K/W |
| Rth(c-h) | Por Módulo | 0.1 | K/W |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| M | par de montaje | 5 | Nm |
| par de terminales | 3 | Nm | |
| W | - | g |

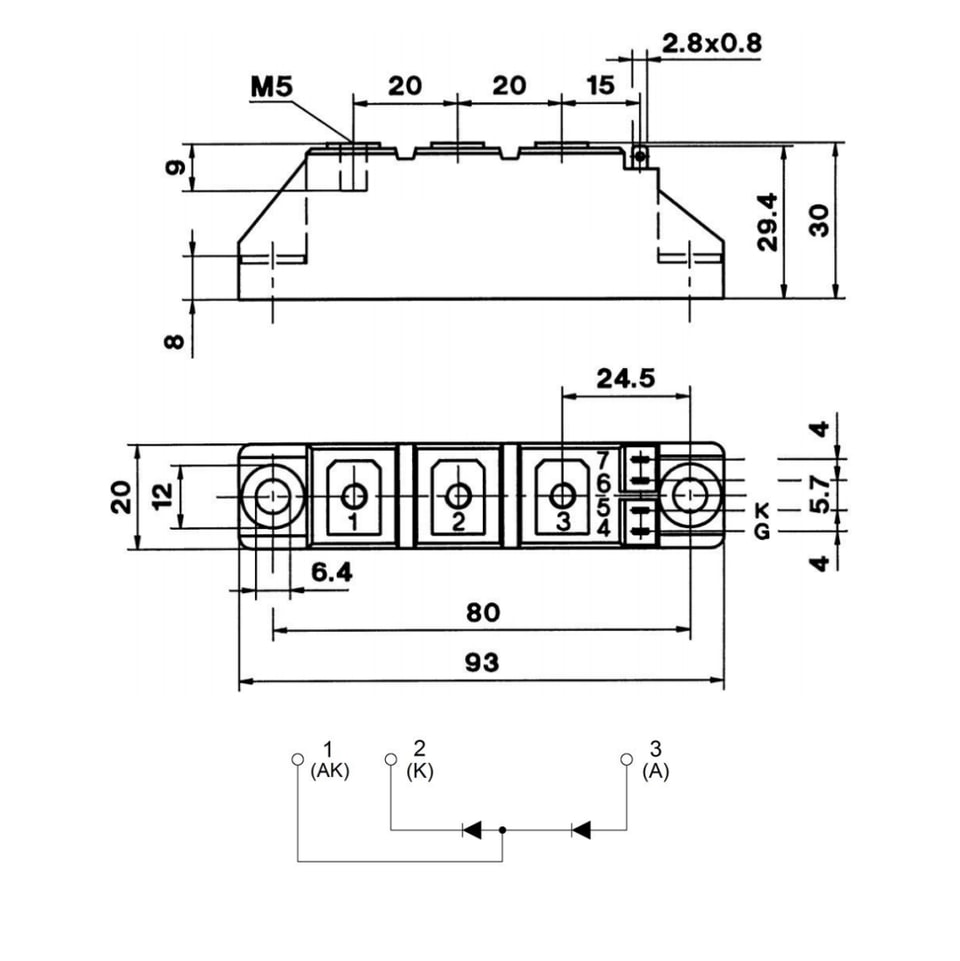

Esquema Dibujo
No hay contenido adicional del producto disponible.
