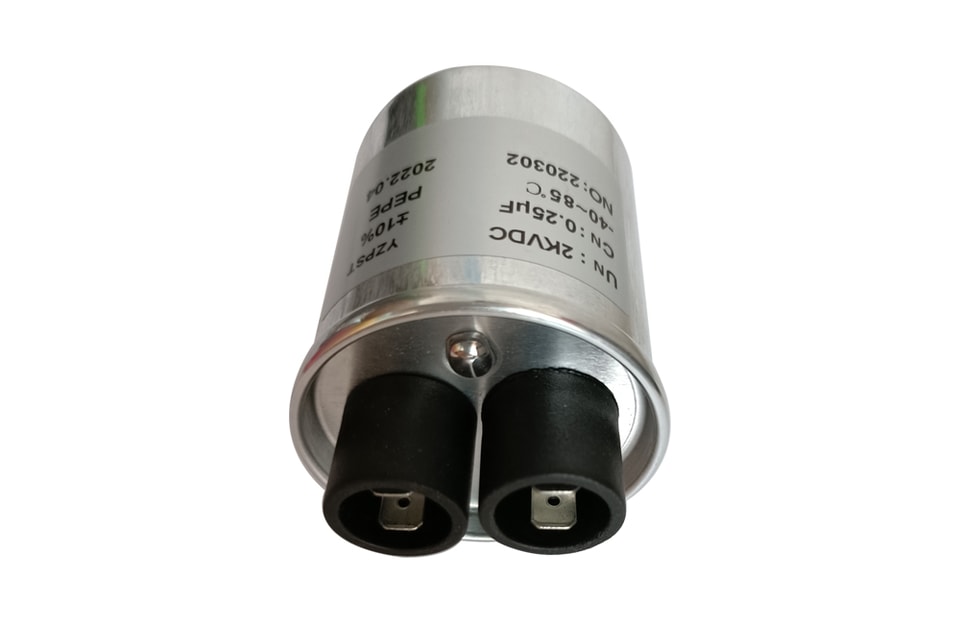

YZPST-2kVDC-0.25UF

Condensador de amortiguación y absorción

YZPST-2kVDC-0.25μF

1. Uso del producto
Este producto se utiliza principalmente para conmutación de semiconductores, protección, filtrado y almacenamiento de energía en equipos eléctricos de potencia.
2. Características del producto
2.1 Características: El condensador contiene película de polipropileno de alta calidad e impregnante aislante de baja temperatura, sin PCB. Los electrodos están hechos de una lámina de aluminio especial para electrónica; adopta una estructura de bobinado no inductiva. Soporta corrientes transitorias elevadas e impulsos de alta tensión sin pérdida de capacidad. Baja disipación, buen sellado, buena disipación térmica, larga vida útil, antiv explosión y alta seguridad.
2.2 Apariencia: carcasa de óxido de aluminio esmerilado, de buena apariencia. Presenta etiqueta de PET anticorrosiva, sin desprendimiento ni decoloración, tamaño reducido, peso ligero, fácil instalación, etc.
3. Parámetros técnicos
3.1 Parámetro principal
3.1 En enfriamiento por aire natural: la temperatura máxima de la carcasa del condensador en funcionamiento es de 70℃
3.2 Altitud: ≤1000 m
3.3 Humedad relativa: ≤95%
3.4 Tensión nominal: UN=2kVDC
3.5 Frecuencia fundamental: 50Hz
3.6 Capacidad nominal: CN=0.25μF
3.7 Tolerancia de capacidad: ±10%
3.8 Tangente del ángulo de pérdidas del condensador tanδ(1kHz)≤0.0005
3.9 Resistencia de aislamiento: RC≥3000S
3.10 Tensión de prueba de terminales: UTTDC=4kVDC, 10S
3.11 Tensión entre terminal y carcasa: UTTDC=5kVDC, 10S
3.12 Carcasa: carcasa cilíndrica de aluminio
3.13 Ensayo de estanqueidad: sin fugas durante 4 horas a una temperatura nominal de 75℃±5℃
3.14 Prueba de descarga entre terminales: 1.1Nvoltaje, soporta 20 veces carga y descarga en CC durante 10 s en polaridad, sin perforación ni pérdida de capacidad.
3.2 Sobrecarga
El condensador puede funcionar según la tabla siguiente, en la que la sobretensión superior a
1.1Un se basa en que no haya una reducción evidente de la vida útil del condensador.

Tabla 1: Sobretensión de frecuencia industrial

4. Condiciones de adaptación
4.1 Uso en instalaciones interiores
4.2 Elevación del lugar de instalación ≤1000 m
4.3 Humedad ambiente inferior al 85%
4.4 Categoría de temperatura: －40/D
4.5 La temperatura de funcionamiento prolongado del condensador es inferior a 55℃
4.6 No debe haber vapores ni aire fuertemente corrosivos para el metal en el entorno.
4.7 Sin vibraciones mecánicas intensas, ni materiales explosivos o inflamables
4.8 La instalación debe evitar campos magnéticos intensos
Dibujo del producto：

Para obtener más información sobreYZPST-2kVDC-0.25UFpor favor descargue el archivo PDF anterior llamado " YZPST-2kVDC-0.25UF "
