YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
Módulo de potencia IGBT
Aplicaciones
Inversor para accionamiento de motor
Amplificador de servoaccionamiento CA y CC
UPS (sistemas de alimentación ininterrumpida)
Máquina de soldadura de conmutación suave
Características
Bajo Vce(sat) con tecnología trench field-stop
Vce(sat) con coeficiente de temperatura positivo
Incluye diodo FWD antiparalelo de recuperación rápida y suave
Alta capacidad de cortocircuito (10 us)
Estructura del módulo de baja inductancia
Temperatura máxima de unión: 175 ℃
Valores nominales máximos absolutos
Parámetro | Símbolo | Condiciones | Valor | Unidad |
Tensión colector-emisor | VCES | VGE=0 V, IC =1 mA, Tvj=25℃ | 1200 | V |
Corriente continua de colector | IC | Tc100℃ | 200 | A |
Pico de colector Corriente | ICRM | tp=1 ms | 400 | A |
Tensión puerta-emisor | VGES | Tvj=25℃ | ±20 | V |
Total Potencia Disipación (IGBT-inversor) | Ptot | Tc=25℃ Tvjmax=175℃ | 695 | W |

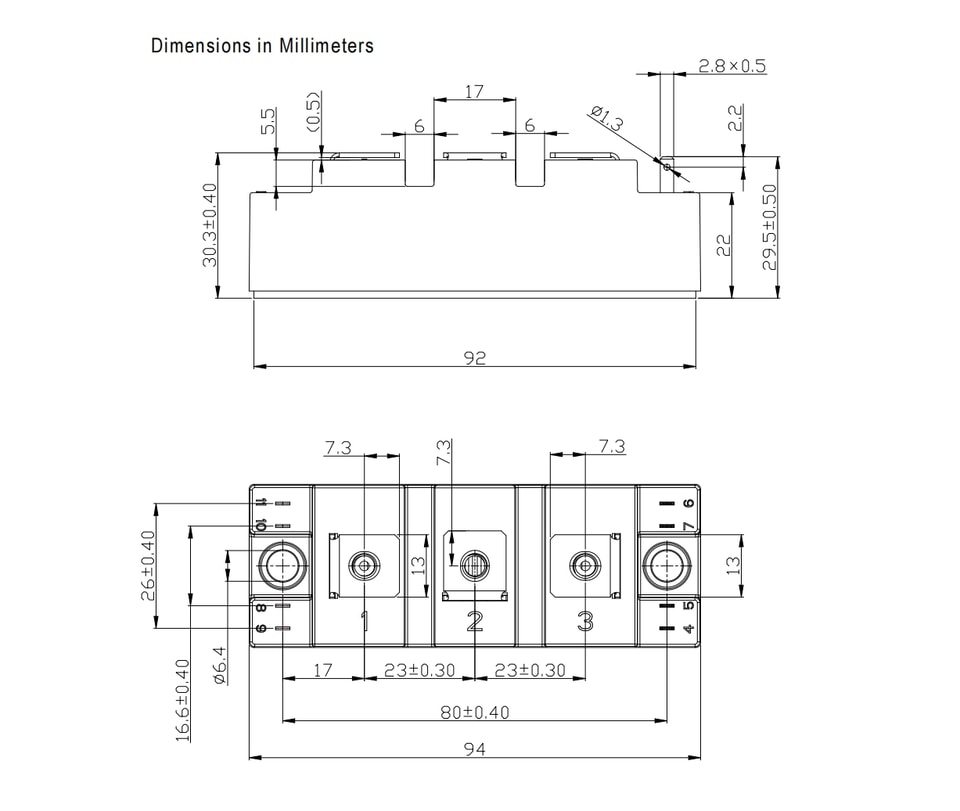

Dimensiones del encapsulado
.jpg)
.jpg)
.jpg)
