Condensadores de película – condensadores de CA

Condensadores para marcha de motor

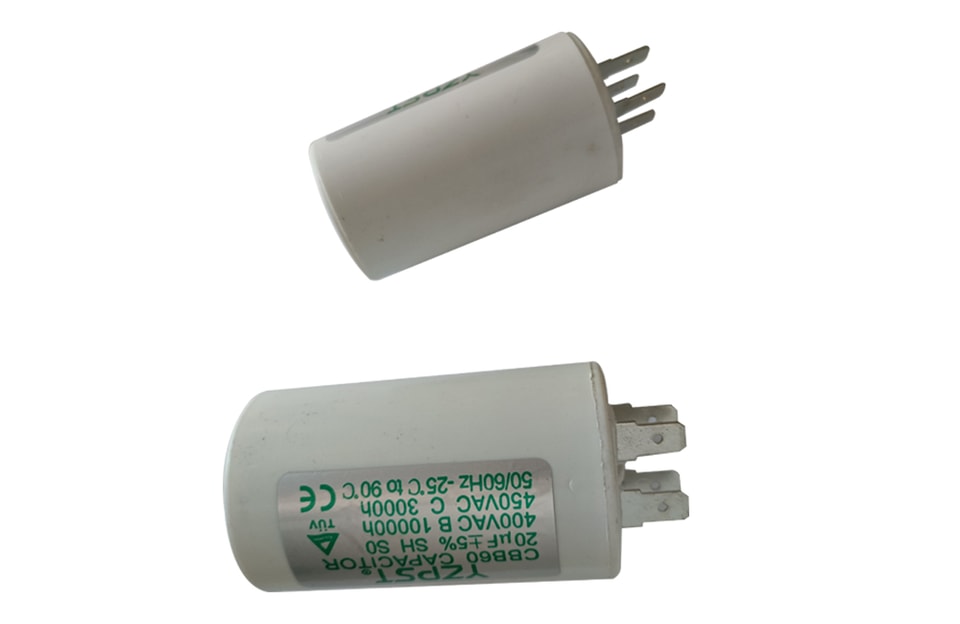

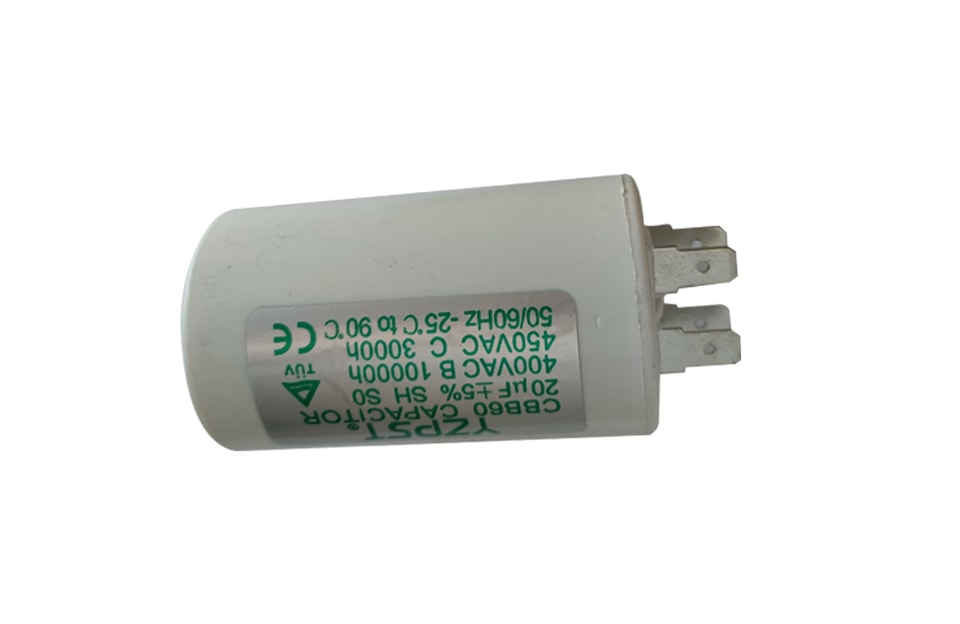

YZPST-CBB60

Construcción

Dieléctrico: película de polipropilenoElectrodo: película metalizadaCarcasa de aluminio, tapa metálicaMaterial de relleno: aceite vegetal, compatible con RoHS

Características

Propiedades autorreparables

Bajo factor de disipación

Dispositivo de desconexión por sobrepresión

Clase de seguridad S2 según IEC 60252-1:2011+A1

Alta resistencia de aislamiento

Aplicaciones típicasPara aplicaciones generales de onda sinusoidal,principalmente como condensador de marcha para motorTerminalesterminal fast-on 250# 1+1

Datos técnicos y especificaciones
Normas de referencia	IEC 60252-1：：2011+A1 GB/T3667
Clase de seguridad según IEC 60252-1 2001-02	S0
Vida útil según IEC 60252 2001	Clase C
Capacitancia nominal CR	3,15 uf 4 uf 5 uf
Tolerancia	±5%
Tensión nominal VR	450 VAC
Frecuencia nominal fR	50/60 Hz
Valores máximos
Tensión máxima admisible Vmáx.	1,1 ∙ VR (VR= tensión nominal)
Corriente máxima admisible Imáx.	1,3 ∙ IR (IR= corriente nominal)
Ensayo de rutina
Tensión de prueba CA de borne a borne VT	2,0 ∙ VR, 10 s

Datos técnicos y especificaciones
Normas de referencia	IEC 60252-1：：2011+A1 GB/T3667
Clase de seguridad según IEC 60252-1 2001-02	S0
Vida útil según IEC 60252 2001	Clase C
Capacitancia nominal CR	3,15 uf 4 uf 5 uf
Tolerancia	±5%
Tensión nominal VR	450 VAC
Frecuencia nominal fR	50/60 Hz
Valores máximos
Tensión máxima admisible Vmáx.	1,1 ∙ VR (VR= tensión nominal)
Corriente máxima admisible Imáx.	1,3 ∙ IR (IR= corriente nominal)
Ensayo de rutina
Tensión de prueba CA de borne a borne VT	2,0 ∙ VR, 10 s

Tensión de aislamiento entre terminales y carcasa	3000 V CA, 2 s
Resistencia de aislamiento Rinso constante de tiempot Rins a 20 °C, humedad rel. ≤ 65 % (valores mínimos en el estado de entrega)	10000 s



Factor de disipación tand a 20 °C/20 °C	£1,0 ∙ 10-3 (100 Hz)
Máxima tasa de aumento de tensión dV/dtmáx.	10 V/ms
Datos climáticos
Categoría climática	25/85/21 según IEC 60068-1
Categoría inferior Tmín.	–25 °C
Categoría superior Tmáx.	+85 °C
Ensayo de calor húmedo tprueba	21 días
Propiedades mecánicas y térmicas del material aislante de los terminales
Material de los terminales
nCompatible con UL 94 V2
nEnsayo de hilo incandescente según IEC60335-1/IEC60695-2-1	Se autoextingue en 2 segundos tras retirar el hilo incandescente, sin inflamar el papel de envoltura, según GWT
nLa pieza es compatible con EN 60335-1
Compatibilidad con RoHS
Cumplimiento de la Directiva 2002/95/CE
Aprobaciones: consulte la tabla para ver los valores nominales aprobados
