YZPST-BT169
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

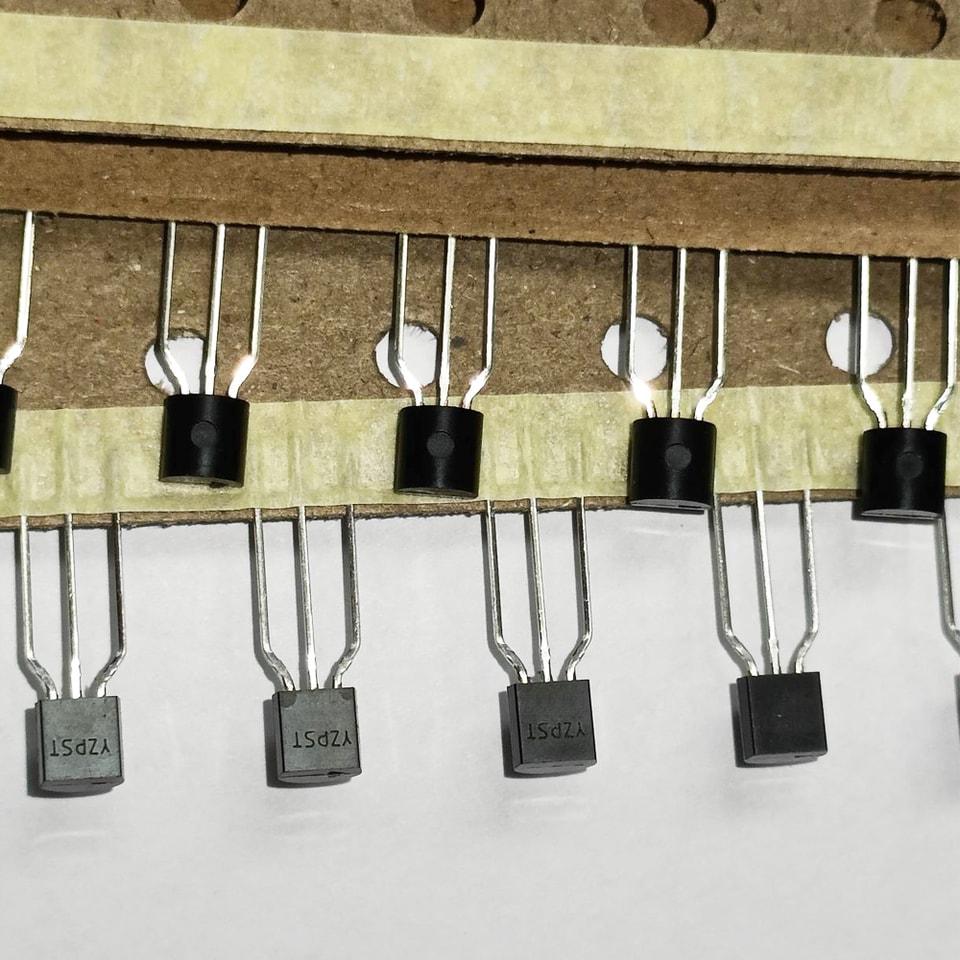

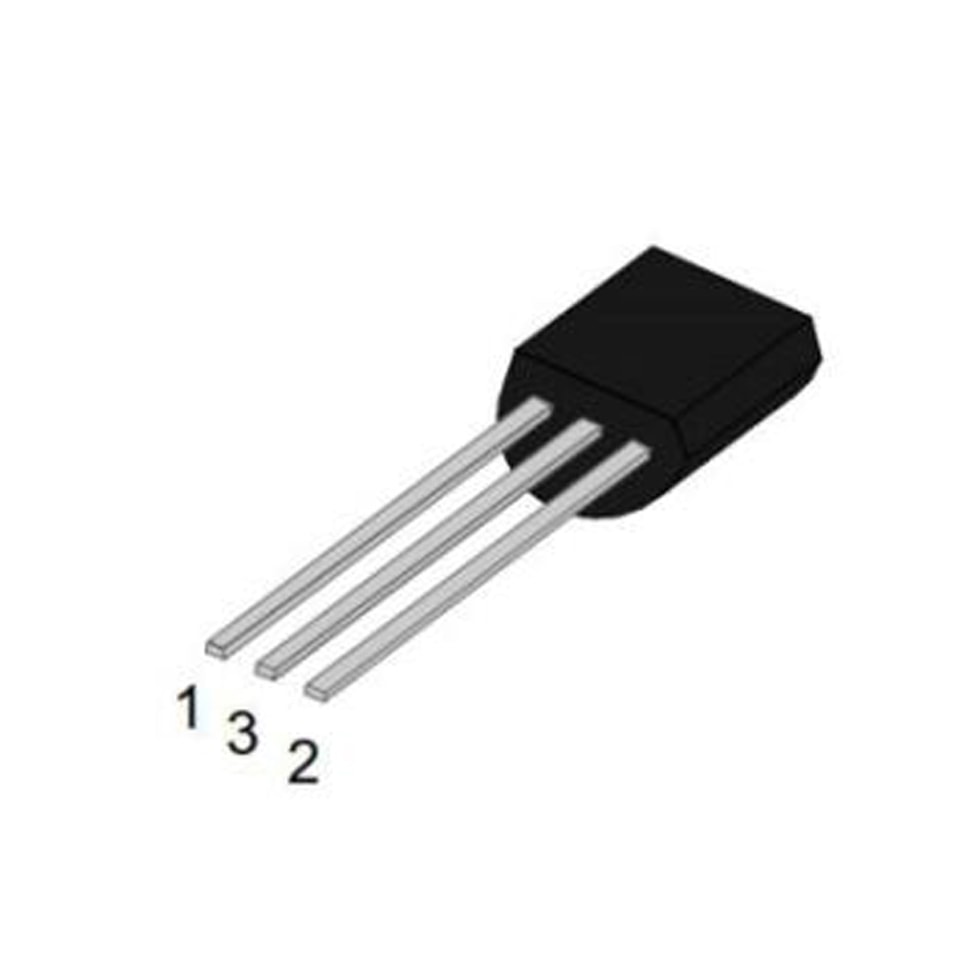

SCR: YZPST-BT169 TO92
DESCRIPCIÓN:
La serie SCR MCR111-8 ofrece una alta tasa dv/dt y una gran resistencia a las interferencias electromagnéticas. Se recomienda especialmente para su uso en interruptores diferenciales, planchas para el cabello, encendedores, etc.
CARACTERÍSTICAS PRINCIPALES:
ssímbolo | vvalor | unit |
IT(RMS) | 1.8 | A |
VDRM/VRRM | 811 | V |
VTM | s1.5 | V |
VALORES MÁXIMOS ABSOLUTOS:
Parámetror | ssímbolo | Valore | Unidad |
Rango de temperatura de unión de almacenamiento | Tstg | -41~151 | C |
Rango de temperatura de unión de funcionamiento | Tj | -41~111 | C |
Tensión de pico repetitiva en estado de bloqueo (Tj=25C) | VDRM | 811 | V |
Tensión de pico repetitiva inversa (Tj=25C) | VRRM | 811 | V |
Corriente eficaz en estado de conducción (TC=81C) | IT(RMS) | 1.8 | A |
Corriente de pico de sobrecorriente no repetitiva en conducción (ciclo completo, F=51Hz) | ITSM | 11 | A |
Valor I2t para fusible (tp=11ms) | I2t | 1.5 | A2s |
Tasa crítica de aumento de la corriente en estado de conducción (IG=2xIGT) | dI/dt | 51 | A/µs |
Corriente máxima de compuerta | IGM | 1.2 | A |
Disipación media de potencia de compuerta | PG(AV) | 1.1 | W |
Potencia máxima de compuerta | PGM | 1.5 | W |
Características y ventajas clave
Robustez frente al voltaje y fiabilidad
Tecnología SCR de última generación para una mejor inmunidad al ruido
Alta capacidad de conmutación, con máxima inmunidad a disparos falsos y altísima inmunidad al encendido espurio por dV/dt
Encapsulado apto para montaje en superficie
1000V de tensión máxima

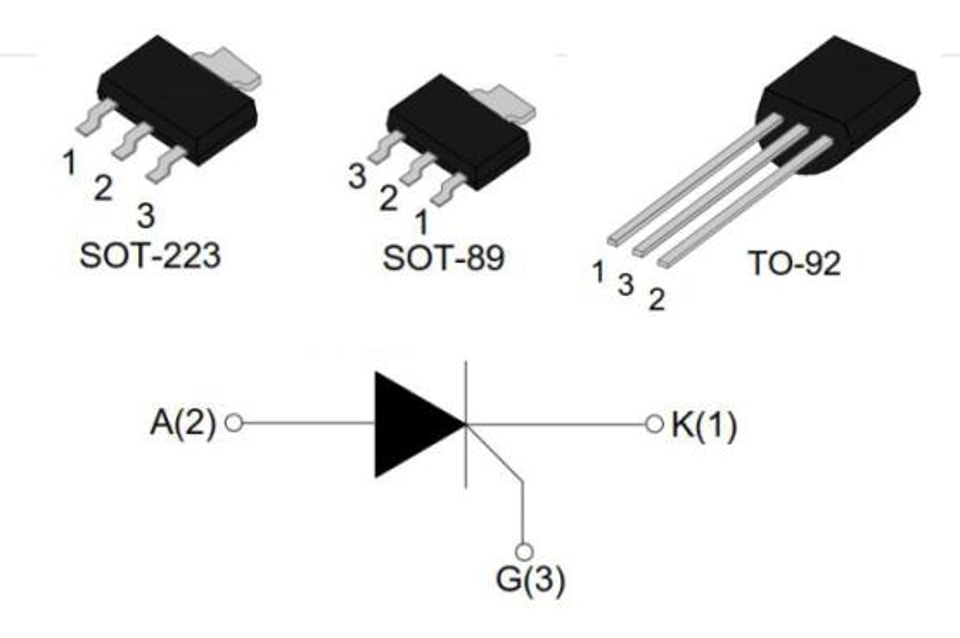

PAQUETES
Referencia cruzada
|
| |||
MCR100 | BT169 | CR02, CR03 | MCR100-8I | MCR100-8 |

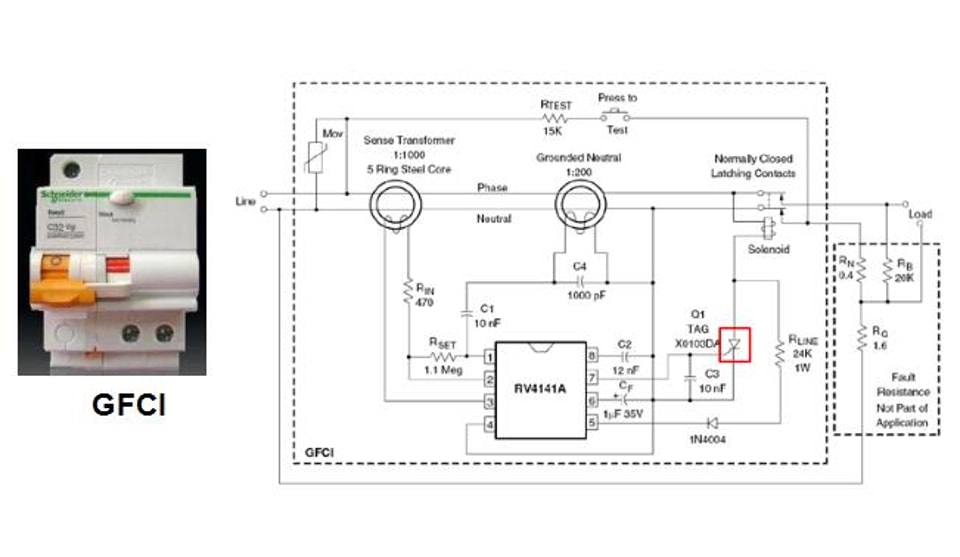

Aplicaciones:
GFCI
Para obtener más información sobreYZPST-BT169descargue el archivo PDF anterior llamado “YZPST-MCR 100-8 0.8A-R090 "
