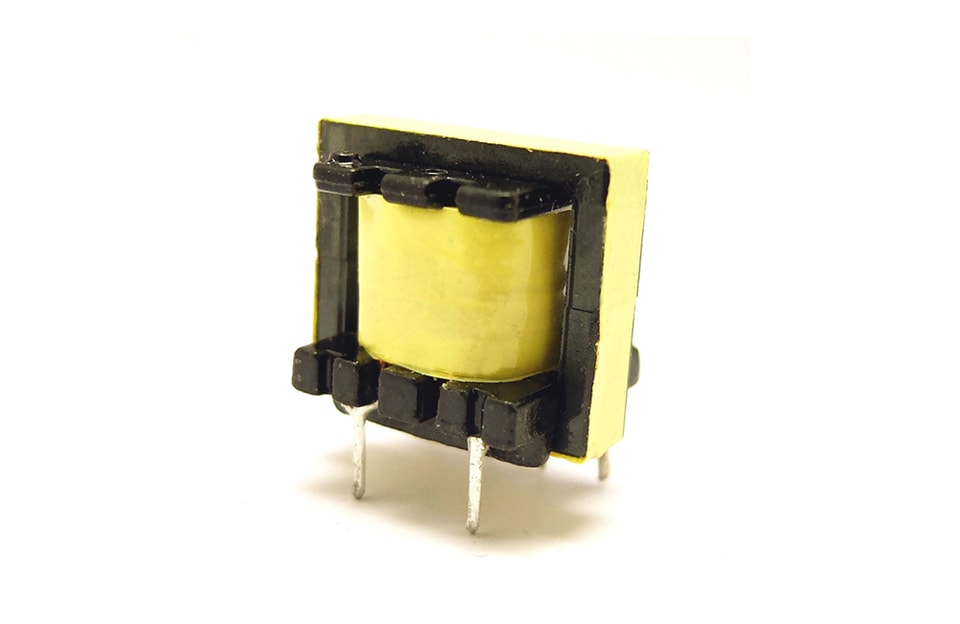

Prestaciones del transformador de alta frecuencia EE16

1. Frecuencia de trabajo: 20 kHz-500 kHz
2. Potencia de salida: de 0,5 a 15 W
3. Temperatura de trabajo: -40 ℃ a +125 ℃
4. Temperatura de almacenamiento: 25 ℃ a +85 ℃
5. Humedad de almacenamiento: 30 a 95%

Las características del transformador de alta frecuencia EE16 son su tamaño compacto, bajo precio yaltafiabilidad. EEtransformador es un núcleo de ferrita básico con rendimiento estable, bajo costo y gran corriente, ampliamente utilizado en conversión de energía y cableado.El rango de filtrado va de pequeño a grande, lo que puede satisfacer las necesidades de diversos circuitos de aplicación.Si utiliza alambre esmaltado de poliéster resistente al calor de 155 ℃ o 180 ℃, puede adaptarse a diferentes condiciones de temperatura y es adecuado para diversas fuentes de alimentación conmutadas, inversores, UPS, etc.

Aplicación de

transformador de alta frecuencia EE16 El transformador de alta frecuencia EE16 suele utilizarse como transformador de alimentación auxiliar, convertidor DC-DC, transformador de excitación, cámara digital, cargador portátil para fuente de alimentación conmutada, etc.

Para más información sobre Transformer, descargue el archivo PDF llamado "Transformer EE16" arriba.

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Numeración	Tipos de	Tipo carcasa	largo	ancho	alta	Uno de los códigos PIN		Dos veces desde PIN		Separación entre pines	Diámetro del pin
EE16-1	vertical	Ⅰ	18.0	16.5	17.5	4	3.5	6	2.7	12.3	Φ0.6
EE16-2	vertical	Ⅰ	16.5	14.0	15.5	5	3.3	5	3.3	10.5	Φ0.6
EE16-3	vertical	Ⅰ	15.5	15.5	14.0	4	3.8	4	3.8	10.2	Φ0.6
EE16-4	horizontal	Ⅱ	17.0	21.0	14.5	4	3.8	4	3.8	15.7	Φ0.6
EE16-5	horizontal	Ⅱ	17.0	19.0	13.5	5	3.2	5	3.2	15.5	Φ0.6
EE16-6	horizontal	Ⅱ	17.0	19.0	14.0	5	2.5	5	2.5	12.5	Φ0.6
EE16-7	vertical	Ⅲ	17.0	18.0	16.5	5	3.2	2	12.8	13.8	Φ0.6
EE16-8	vertical	Ⅲ	17.0	17.0	15.0	5	3.5	4	5.0 / 3.2	14.2	Φ0.6
