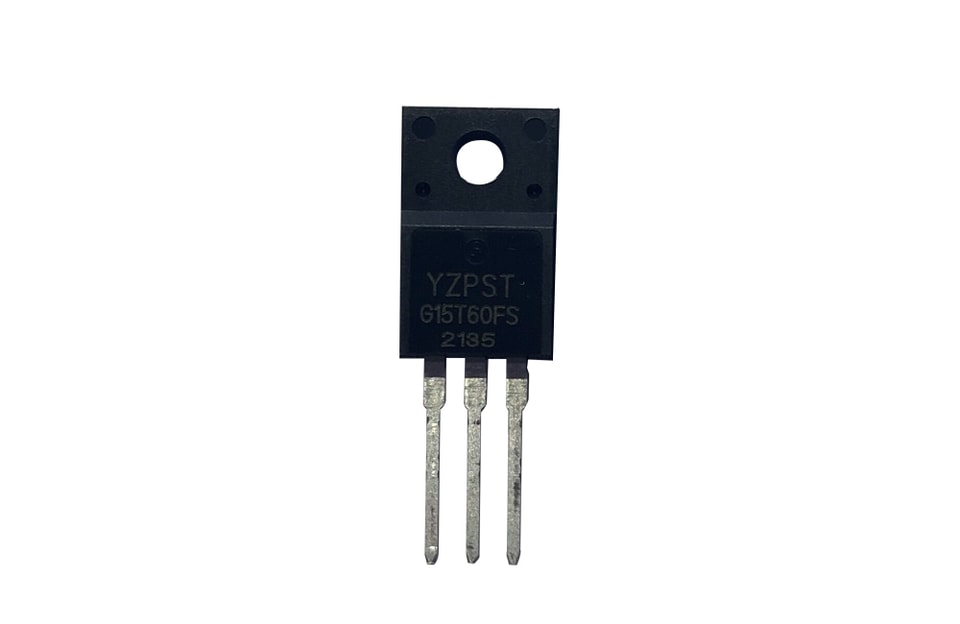

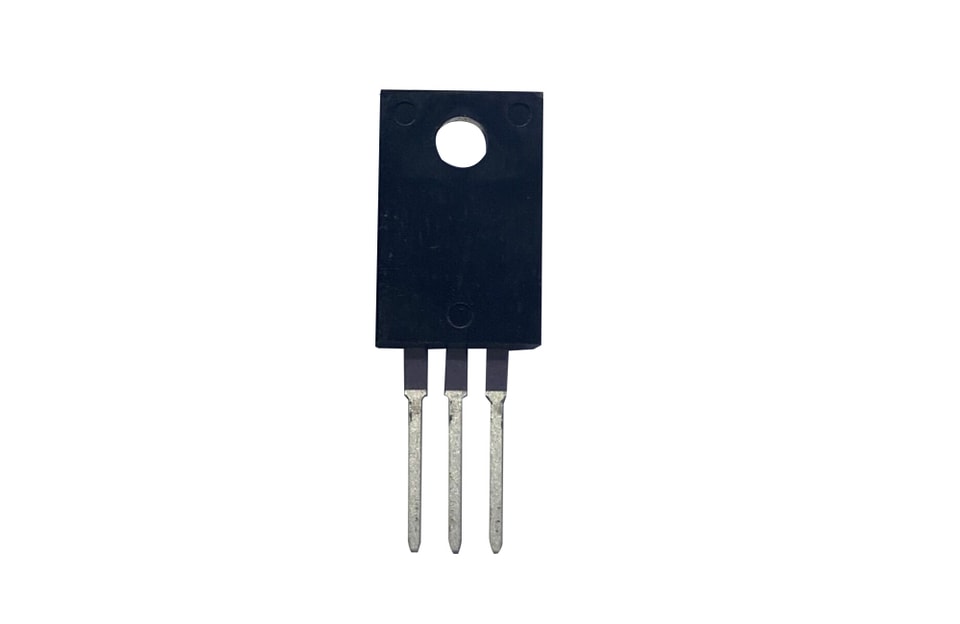

YZPST-G15T60FS

✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos

Correo electrónicoinfo@yzpst.net

Teléfono+86 138 0527 8321

SOLICITE UNA COTIZACIÓN TÉCNICA↗

Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.

CENTRO DE DOCUMENTACIÓN

Descargas y archivos técnicos

YZPST-G15T60FS-K283.pdfDESCARGAR ↘

Características

600V,15A

VCE(sat)(typ.)=1.8V@VGE=15V,IC=15A

Conmutación de alta velocidad de conmutación

Mayor eficiencia del sistema eficiencia

Apagado suave de la corriente formas de onda

Cuadrada RBSOA

Descripción general

YZPSTLos IGBT de trinchera YZPST ofrecen menores pérdidas y mayor eficiencia energética para aplicaciones como IH (calentamiento por inducción), UPS, inversores generales y otras aplicaciones de conmutación suave.

Valores nominales máximos absolutos

Símbolo	Parámetro	Valor	Unidades
VCES	Tensión colector-emisor	600	V
VGES	Tensión puerta-emisor	+ 20	V
IC	Corriente continua de colector ( TC=25℃)	14	A
IC	Corriente continua de colector ( TC100℃)	8	A
ICM	Corriente pulsada de colector (Nota 1)	45	A
IF	Corriente continua directa del diodo ( TC=100℃)	8	A
IFM	Corriente máxima directa del diodo (Nota 1)	45	A
tsc	Tiempo de soportar cortocircuito	10	us
PD	Disipación máxima de potencia ( TC=25℃)	28	W
PD	Disipación máxima de potencia ( TC100℃)	11	W
TJ	Rango de temperatura de unión en funcionamiento	-55 a +150	℃
TSTG	Rango de temperatura de almacenamiento	-55 a +150	℃

Características térmicas

Símbolo	Parámetro	Máx.	Unidades
Rth j-c	Resistencia térmica, unión a encapsulado para IGBT	4.4	℃/ W
Rth j-c	Resistencia térmica, unión a encapsulado para diodo	5.2	℃/ W
Rth j-a	Resistencia térmica, unión a ambiente	65	℃/ W
