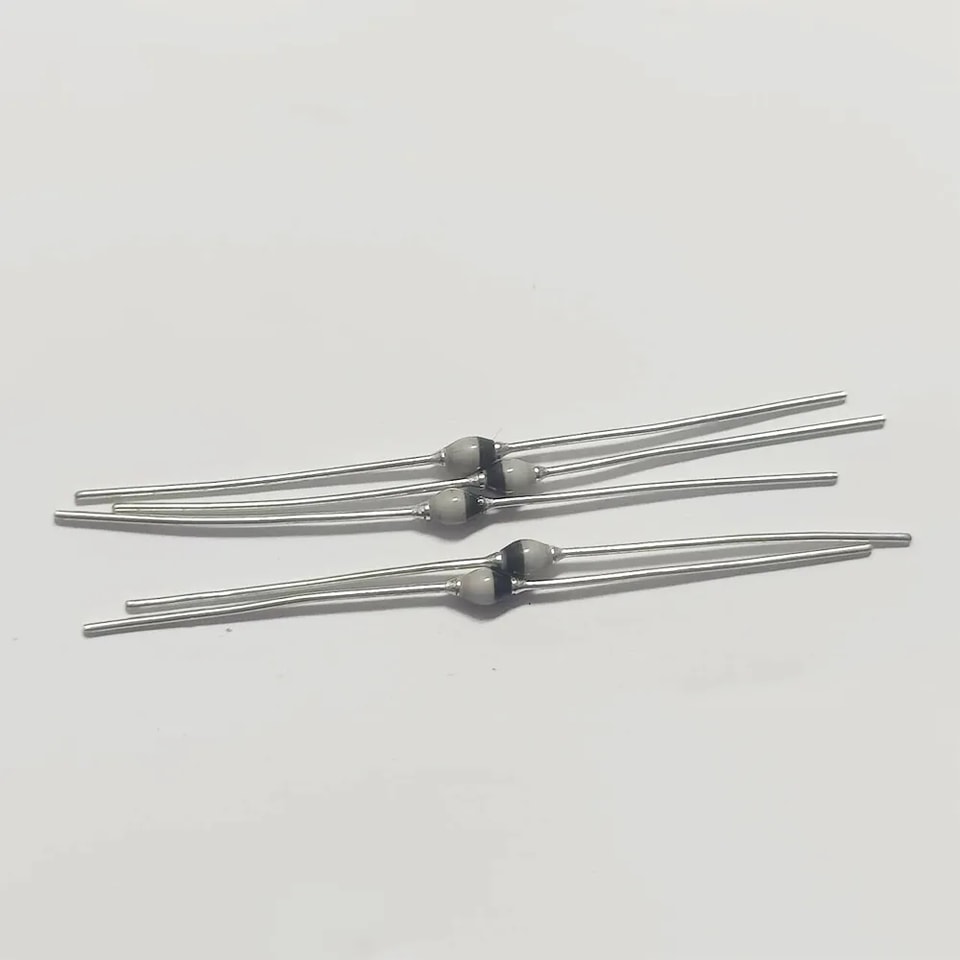

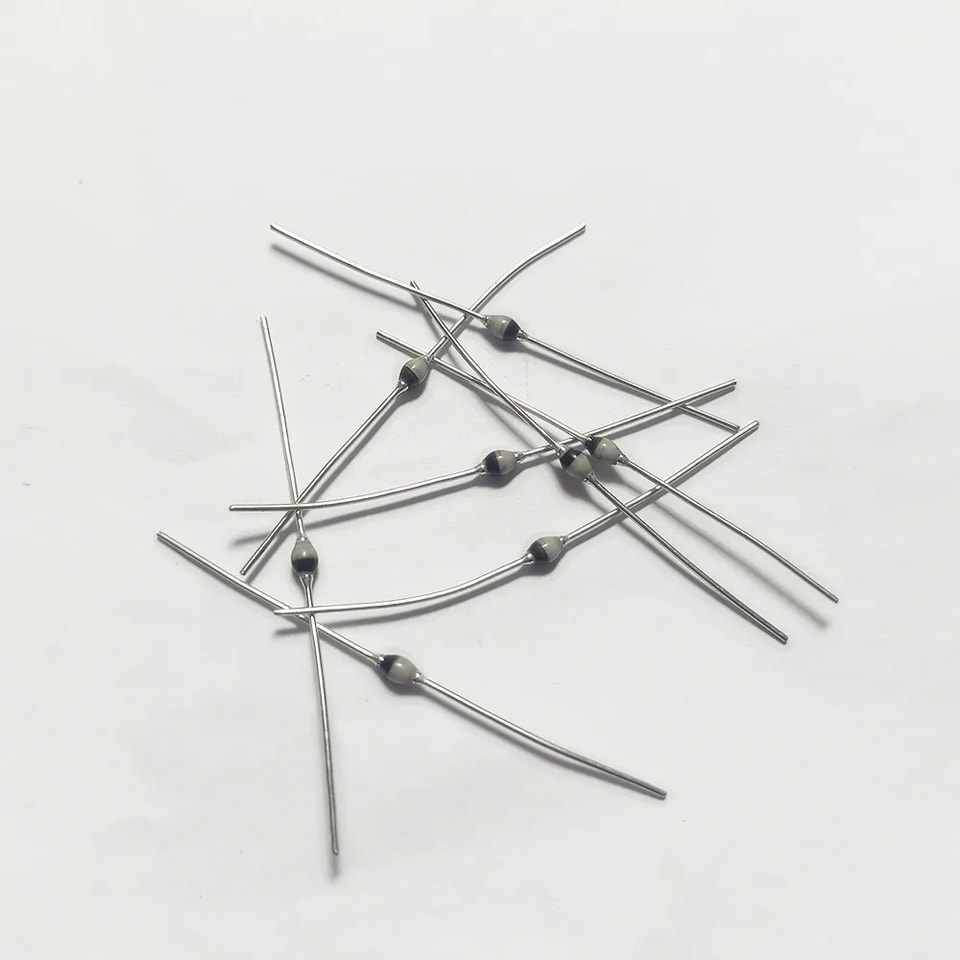

YZPST-BYT62

VALORES MÁXIMOS Y CARACTERÍSTICAS ELÉCTRICASELÉCTRICAS

(monofásico, media onda, 60 Hz, carga resistiva o inductiva canominal a 25。°C, salvo que se indique lo contrario,

para carga capacitiva, desclasifique la corriente en un 20%)

SÍMBOLO

BYT62

unidades

Máximo Pico repetitivo de tensión inversa

Vrrm

2400

V

Máximo Tensión eficaz

Vrms

1680

V

Máximo CC Tensión de bloqueo

Vdc

2400

V

Máximo promedio Directa Rectificada Corriente

If(av)

0.35

A

No repetitivo repetitivo Directa Sobretensión Corriente a tp=10ms media onda senoidal

Ifsm

10.0

A

Máximo Instantáneo Directa Voltaje a0.5A

Vf

3.0

V

Máximo CC Corriente inversa                            Ta =25。C

a nominal CC de bloqueo voltaje                             Ta=150。C

Ir

10.0

250.0

μA

Típico Recuperación inversa Tiempo Tiempo                            (Nota 1)

Trr

2000

nS

Típico Térmica Resistencia                                   (Nota2)

Rth(ja)

60

K /W

Temperatura de unión de almacenamiento y de funcionamientounction Temperature

Tstg, Tj

-65 a +175

C。

Nota:

1.  Recuperación inversa Tiempo Condición If =0,5 A, Ir=1,0 A, Irr =0,25 A

2.  on PCB con espaciado 25mm
