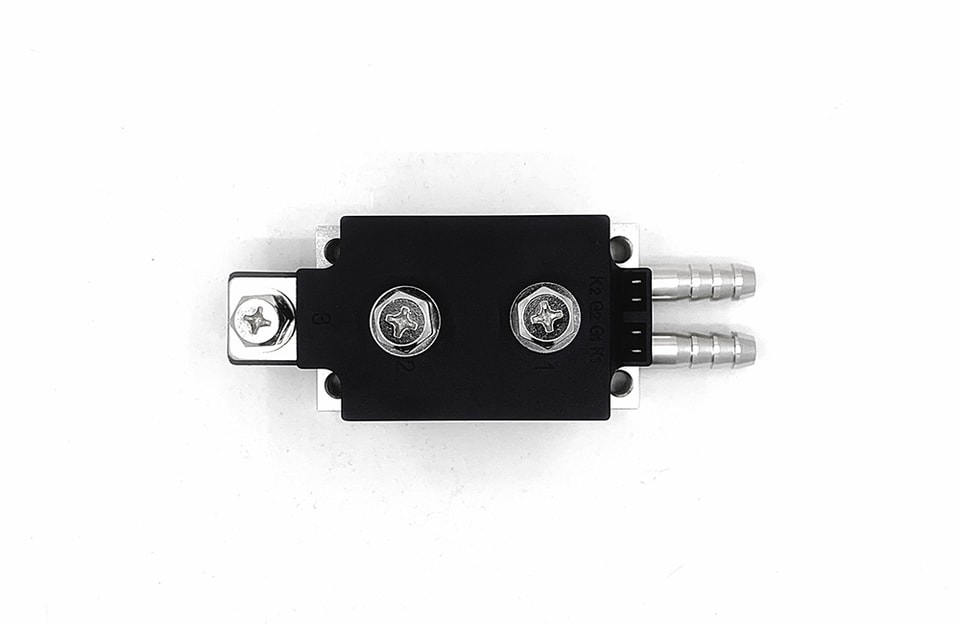

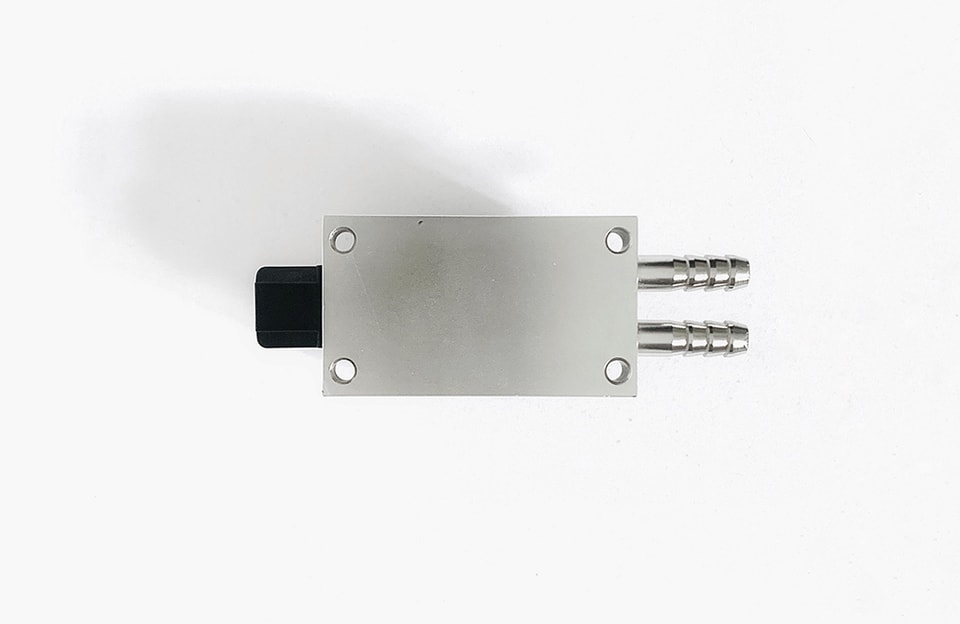

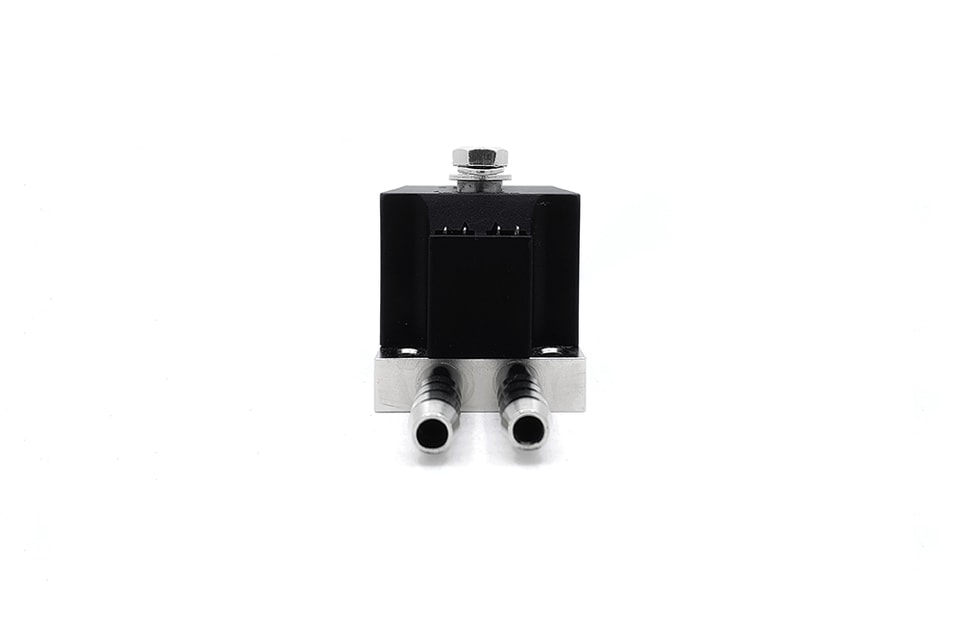

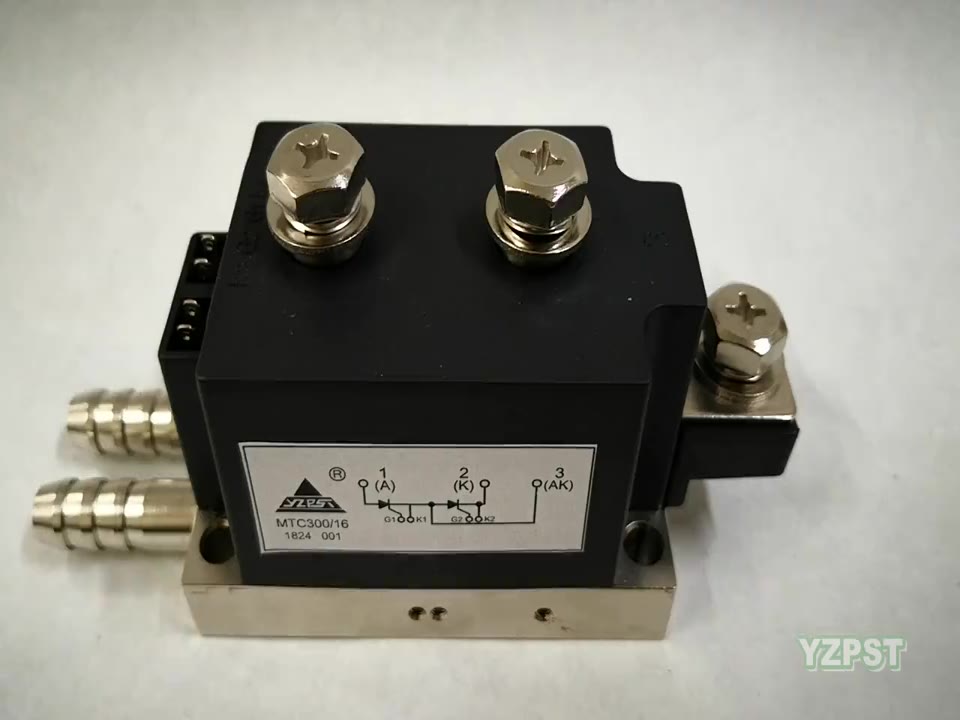

YZPST-MTC300-1800V (refrigerado por aire)
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Características
Transferencia de calor a través de una base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motor de CC
Arrancadores suaves para motores de CA
Control de temperatura
Regulación profesional de iluminación
Símbolo | Condición | Valores nominales | Unidad |
IT(AV) | Monofásico, media onda, conducción de 85° | 305 | A |
ITRMS | Monofásico, media onda, conducción de 35° | 585 | A |
ITSM | Tj=125℃ | 8000 | A |
I2t | Tj=125℃ | 320 | kA2S |
VDRM/VRRM | 1800/1800 | V | |
di/dt | no repetitivo | 250 | A/us |
Viso | CA 1 minuto | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +125 | ℃ | |
W | - | g |
Símbolo | Condición | Valores nominales | Unidad |
IDRM /IRRM | A VDRM, monofásico, media onda, Tj=125℃ | 85 | mA |
VTM | Corriente en conducción 750 A, Tj=25 ℃ | 1.4 | V |
VT(TO) | Tj=125℃ | 0.8 | V |
tgd | Tj=25℃ | 1 | us |
tq | Tj=125℃ | 50…150 | us |
IGT/VGT | Tj=25℃ | 200 / 3 | mA/V |
VGD | VD=67%VDRM, Tj=125 ℃ | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | V/us |
IH | Tj=25℃ | 150 | mA |
IL | Tj=25℃ | 300 | mA |
Rth(j-c) | Por módulo | 0.055 | K/W |
- Dibujo esquemático
- Dibujo esquemático
