Módulos de diodos rectificadores

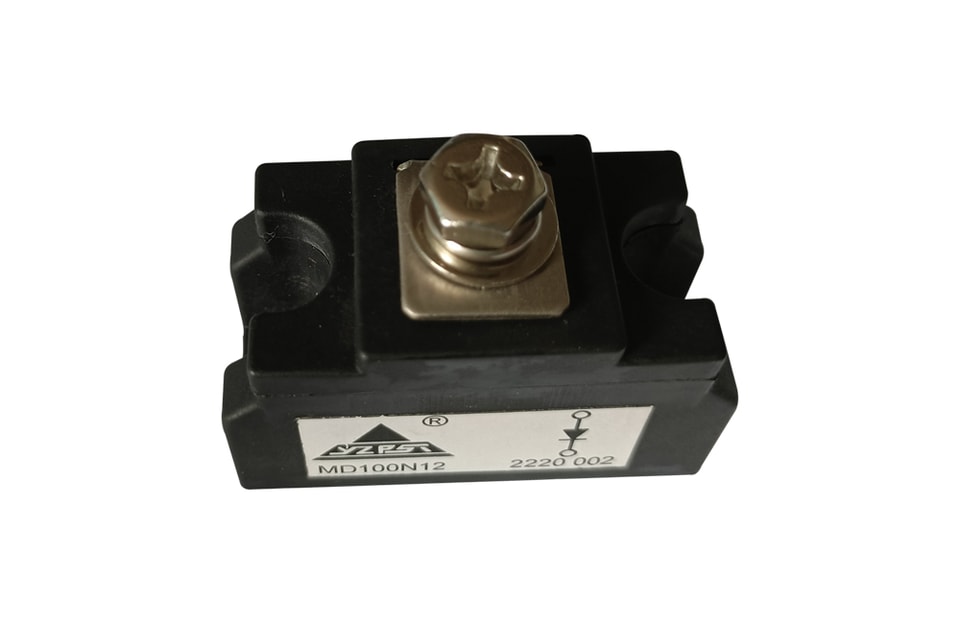

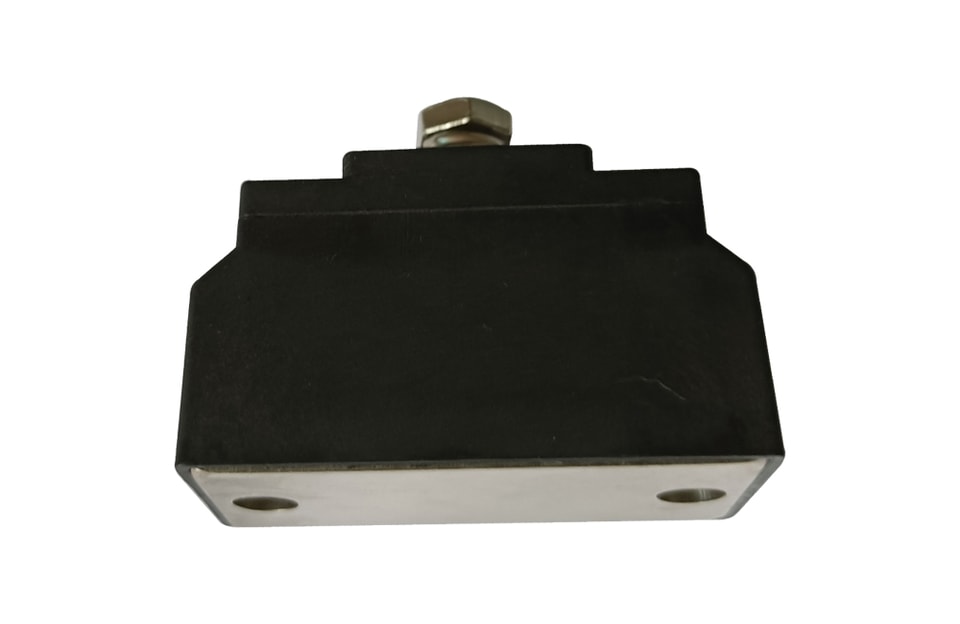

YZPST-MD100N12
Características
Transferencia de calor a través de una base metálica aislada con cerámica de óxido de aluminio
Uniones soldadas fuertes para alta fiabilidad
Reconocido por UL
Aplicaciones típicas
Rectificador para aplicaciones de accionamiento
Rectificadores para UPS
Cargadores de batería
Bloqueo
Símbolo | Condición | Clasificaciones | Unidad |
VRRM VRSM | Tj= Tj Máx. | 1200 1300 | V |
IRRM | A VRRM，monofásico，media onda，Tj= Tj Máx. | 3 | mA |
VISO | 50 Hz, r.m.s;1 s/1 min |
| V |
CONDUCCIÓN
Símbolo | Condición | Clasificaciones | Unidad |
IF(AV) | TC=100°C;180° senoidal | 100 | A |
IF(Eficaz) | TC=100°C;180° senoidal | 180 | A |
IFSM | Tj= Tj Máx.; t = 10 ms (50 Hz); sinusoidal | 2000 | A |
I2t | Tj= Tj Máx.; t = 10 ms (50 Hz); sinusoidal | 20 | kA2S |
VF(TO) | (I > π x IF(AV)),Tj= TjMáx. | 0.87 | V |
rF | (I > π x IF(AV)),Tj= TjMáx. | 2.45 | mΩ |
VFM | Corriente en conducción300A，Tj=25°C | 1.50 | V |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
Rth(j-c) | Por módulo | 0.1 | K/W |
Rth(c-h) | Por módulo | 0.11 | K/W |
Tj |
| -40 ~ +130 | °C |
Tstg |
| -40 ~ +125 | °C |
M | par de montaje | 5 | Nm |
par de terminales | 3 | Nm | |
W |
|
| g |
Dibujo de contorno
Para obtener más información sobreYZPST-MD100N12por favor descargue el archivo PDF anterior llamado " YZPST-MD100N12 "
