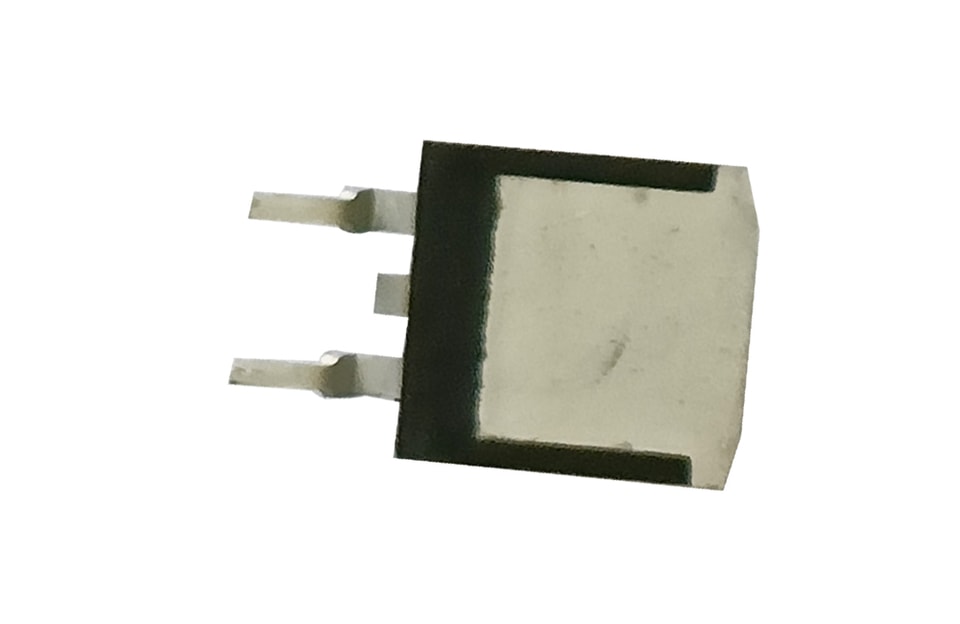

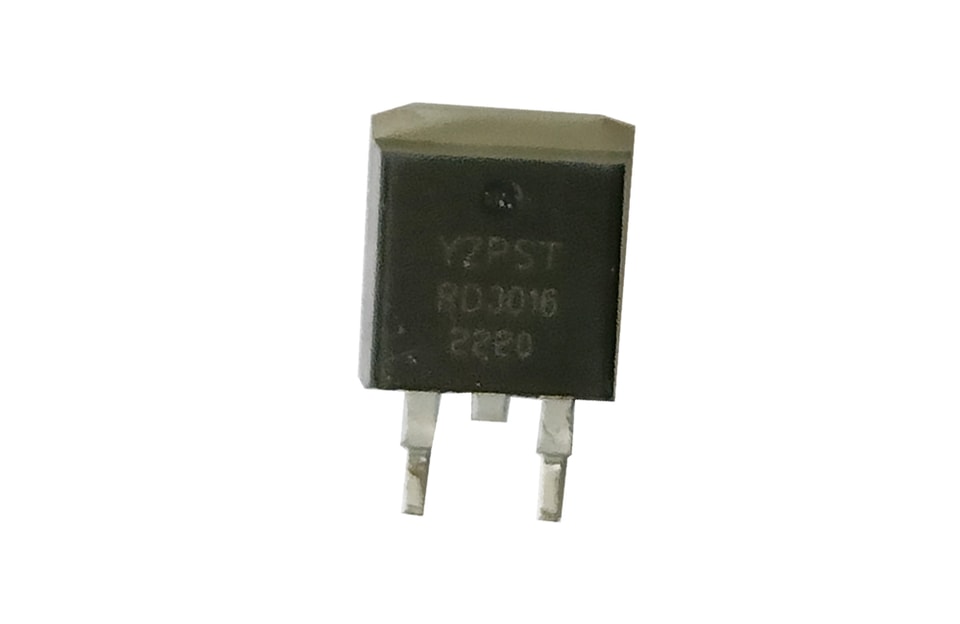

YZPST-RD3016-TO263
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-ZP3016-RD3016-ZP30A1600V Diodo rectificador de 30 A
APLICACIONES:
• Rectificación de entrada
• Interruptores semiconductores y rectificadores de salida disponibles en envolventes idénticas
ABSOLUTE MAXIMUM RATINGS
Pacammetro | Symbol | TPrueba Conditions | Valor | Unit |
Stocagejunction temperature range | Tstg |
| -55 ~ 150 | ℃ |
Operatingjunction temperaturerrango | Tj |
| -55~ 150 | ℃ |
MMáximum Repetitive picoreverese voltage | VRRM |
| 1600 | V |
MMáximum mediarageforward current | IF(AV) | TC = 105 °C, 180° conduction half sine wmedia | 30 | A |
MMáximum pico un cycle no-repetitivesurge current |
IFSM | 10 ms sine pulse, no voltage reapplied |
350 |
A |
I2tvalue forfusing (tp=10ms) | I2t | 10 ms sine pulse, no voltage reapplied | 612 | A2S |
ELECTRICAL CHARACTERISTICS (T=25℃unless otherwise specified)
| Pacammetro | Symbol | TPrueba Conditions | Valor | Unit |
| MMáximum forward voltage drop | VFM | IF=30 A | 1.2 | V |
| MMáximum reverese lfuga current | IRM | TJ= 25 °C | 5 | µA |
| VR = Rated VRRM | ||||
| TJ= 150 °C | 1 | mA | ||
| VR = Rated VRRM |
Thetérmico Resistencias
| Symbol | Pacammetro | Vvalor | Unit |
| Rth(j-a) | junction to ambient | 45 | ℃/W |
| Rth(j-c) | Junction to case | 0.9 |
Ordenación Información Esquema
TO-263 Encapsulado Mecánico Datos
Para obtener más información sobreYZPST-RD3016-TO263por favor, descargue el archivo PDF anterior llamado "YZPST-ZP3016--DSI30--08--12--16-RD3016--TO263"
