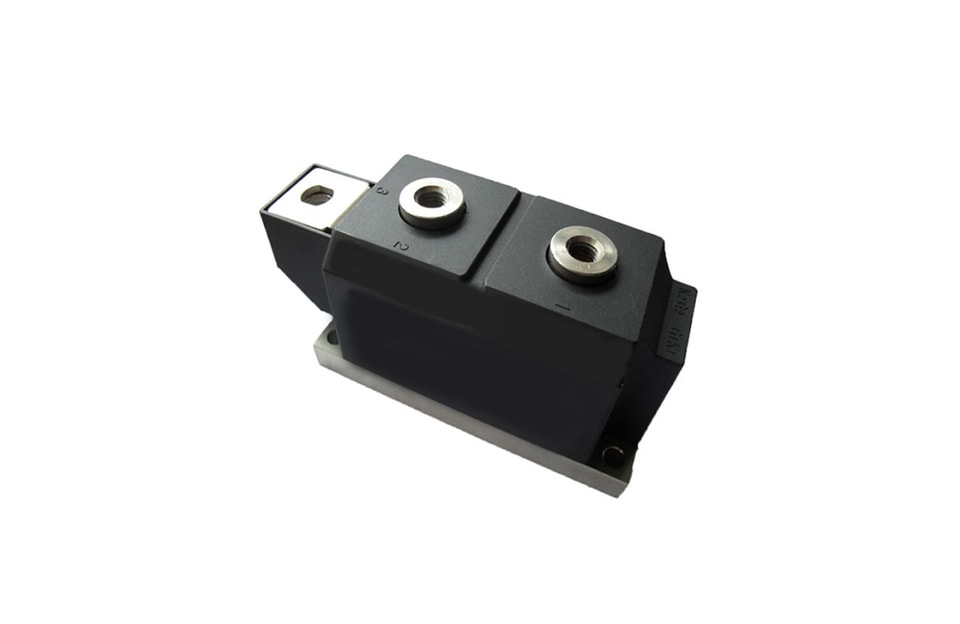

YZPST-MT3-500-36-D
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Características
· Disipación de calor a través de una base metálica aislada de nitruro de aluminiocerámico
· Contactos de presión de metal precioso para una alta fiabilidad
Aplicaciones típicas
· Control de motores de CC
· Control de temperatura
· Regulación profesional de la intensidad de luz
Valores máximos
Símbolo | Condición | Clasificaciones | Unidad |
IT(AV) | Monofásico，media onda，sinconducción de 180°;TC=85°C | 500 | A |
ITRMS | Monofásico，media onda，sinconducción de 180°;TC=85°C | 785 | A |
ITSM | Tj=125°C | 18 | kA |
I2t | Tj=125°C | 1620 | kA2S |
VDRM/VRRM | Tj=125°C | 3600/3600 | V |
di/dt | no repetitiva | 400 | A/µs |
Viso | CA 1 minuto/1S | 3000/3600 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W | Aaprox. | - | Kg |
Símbolo | Condición | Clasificaciones | Unidad |
IDRM /IRRM | A VDRM，Monofásico，media onda，Tj=125°C | 250 | mA |
VTM | Corriente en estado de conducción1570A，Tj=25°C | 1.85 | V |
VT(TO) | Tj=125°C | 1.10 | V |
rT | Tj=125°C | 0.40 | mΩ |
RK1G1 |
| - | Ω |
RK2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0,4VDRM ; ITM=ITAV | 3 | us |
tq | dvD/dt=50V/us;Tj=125°C; ITM=ITAV | 400 | us |
IGT/VGT | Tj=25°C，IT=1A，VD=6V | 300 / 2.5 | mA/V |
VGD | VD=67%VDRM | 0.35 | V |
DV/DT | VD=67%VDRM | 1000 | V/µs |
IH | Tj=25°C | 300 | mA |
IL | Tj=25°C | 1500 | mA |
Rth(j-c) | Resistencia térmica Unión a encapsulado | 0.025 | °C/W |
Rth(c-h) | Resistencia térmica carcasa al disipador | 0.008 | °C/W |
