YZPST-TIP122
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
P/N:YZPST-TIP122 Transistores
DESCRIPCIÓN:

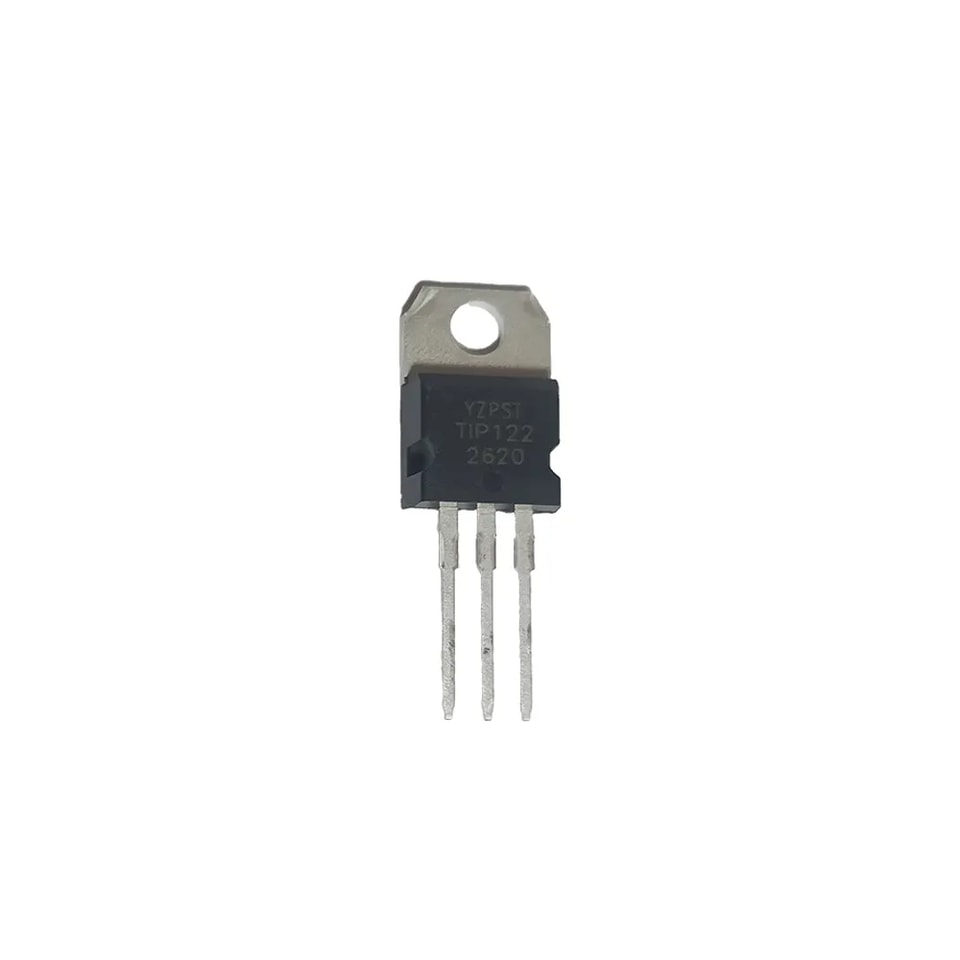

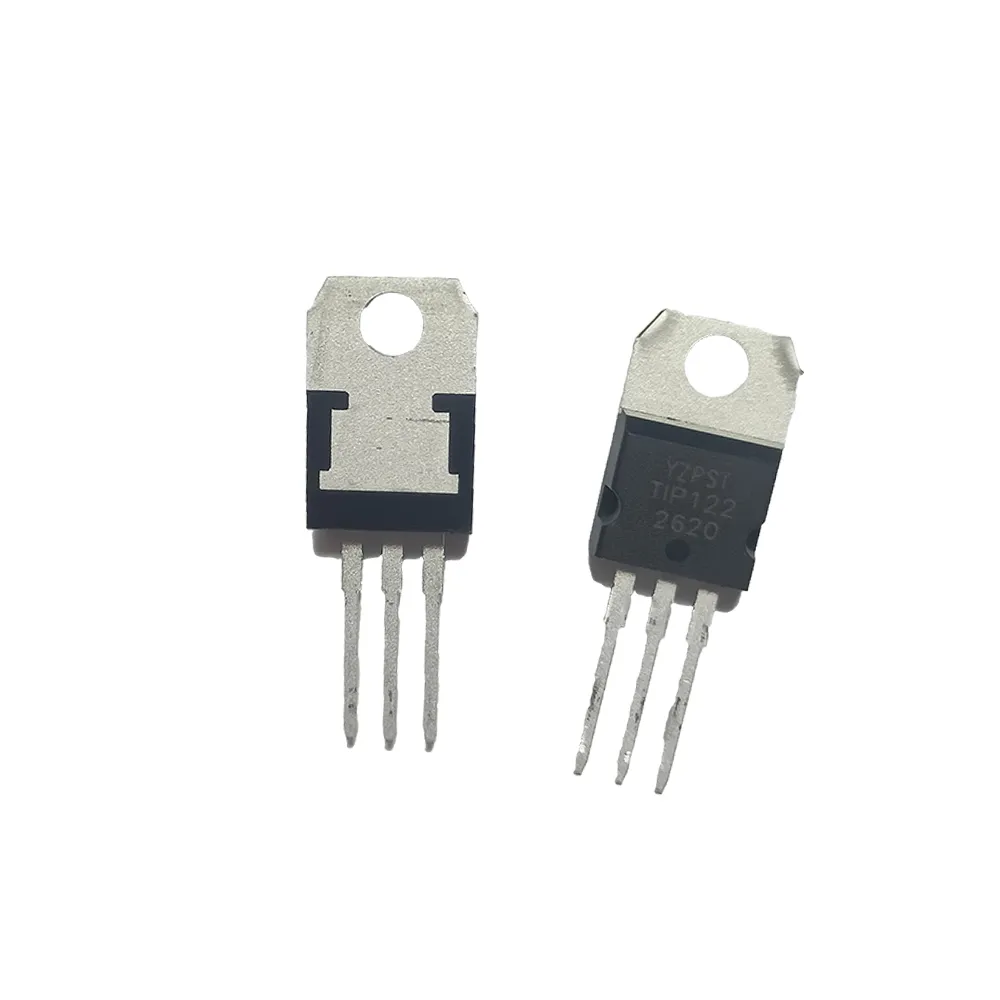

El TIP122 es un transistor de silicio NPN transistor de potencia en configuración Darlington monolítica, montado en encapsulados TO-220B y TO-220C plástico encapsulado. Se utiliza para su uso en aplicaciones de potencia lineales y conmutación aplicaciones.
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidad |
IC | 5 | A |
VCEO | 100 | V |
MÁXIMOS ABSOLUTOS VALORES
Parámetro | Símbolo | Valor | Unidad |
Rango de temperatura de almacenamiento | Tstg | -55 a 150 | ℃ |
Temperatura máxima de unión de funcionamiento | Tj | 150 | ℃ |
Tensión colector-emisor (IB=0) | VCEO | 100 | V |
Tensión colector-base (IE=0) | VCBO | 100 | V |
Tensión emisor-base (IC=0) | VEBO | 5 | V |
Corriente de colector | IC | 5 | A |
Corriente pico de colector current | ICM | 8 | A |
Corriente de base | IB | 120 | mA |
Disipación de potencia del colector | PC | 2 | W |
Disipación de potencia del colector a Tcase = 25℃ | PC | 65 | W |

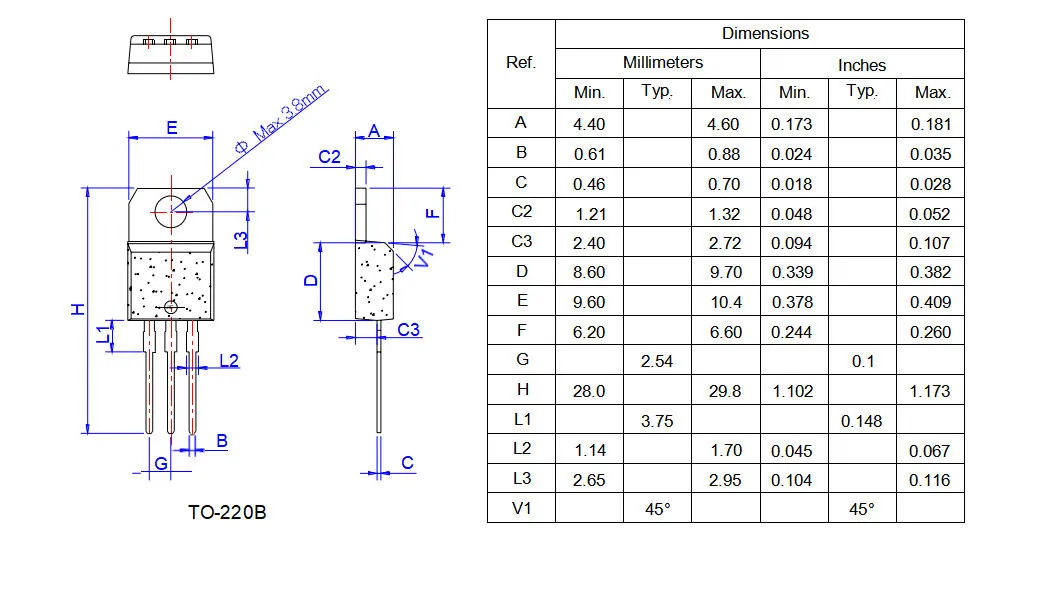

ENCAPSULADO DATOS MECÁNICOS
