YZPST-2CLG20KV-0.2A
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-2CLG20KV/0.2A
El bloque rectificador de alta tensión adopta una alta fiabilidad
estructura mesa y proceso de difusión, moldeado con resina epoxi en una estructura compacta.
Características
Característica de avalancha
Más tamaños para elegir
epoxi
Moldeado en resina al vacío, con superficie anticorrosiva.
Tj: -40℃—+150℃
Aplicaciones
Rectificador de alta tensión utilizado en limpieza electrostática
Generador de alta tensión
Equipo de prueba de alta tensión
Rectificador de alta tensión de uso general, conjunto multiplicador de voltaje
Máximo Valor nominal
Ítem | Símbolo | Unidad | Condiciones | Voltaje | |
Tensión inversa de pico repetitiva | VRRM | kV | Ta=25℃ IR=1.0μA | 20.0 | 40.0 |
Pico no repetitivo de tensión inversa |
VRsM |
kV |
Ta=25℃ IR=1.0μA |
24.0 |
48.0 |
Corriente media directa | IF(AV) | mA | （onda senoidal de media onda de 50 kHz, carga resistiva T de ruptura=50℃) | 200 | 200 |
Corriente de pico directa de sobrecarga | IFSM | A | 0,01 s onda senoidal de media onda 50 Hz | 20 | 20 |
Ambiente de operación Temperatura | Ta | ℃ |
| -40~ +150 | -40~ +150 |
Tiempo de recuperación inversa | trr | nS | IF=2mA IR=4mA IRR=1mA | 100 | 100 |
Temperatura de almacenamiento | Tstg | ℃ |
| -40~ +125 | -40~ +125 |
Características eléctricas (Ta=25℃, salvo que se especifique lo contrario)
| Tensión de pico en directa | VFM | V | Ta=25℃ IF=0.2A | ≥51 | ≥68 |
| Corriente de pico inversa | IRRM1 | μA | Ta=25℃ VRM=VRRM | 2 | 2 |
| IRRM2 | μA | Ta=100℃ VRM=VRRM | 20 | 20 |

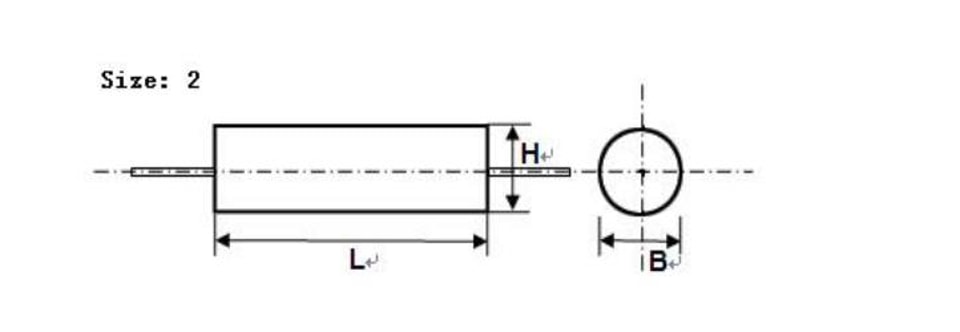

Dimensiones (unidad: mm)
Ítem | L | B(H) | Terminal axial |
2CLG20KV/0.2A | 25 | 8 | Diámetro 1,2 mm |
2CLG40KV/0.2A | 60 | 8 | Diámetro 1,2 mm |
