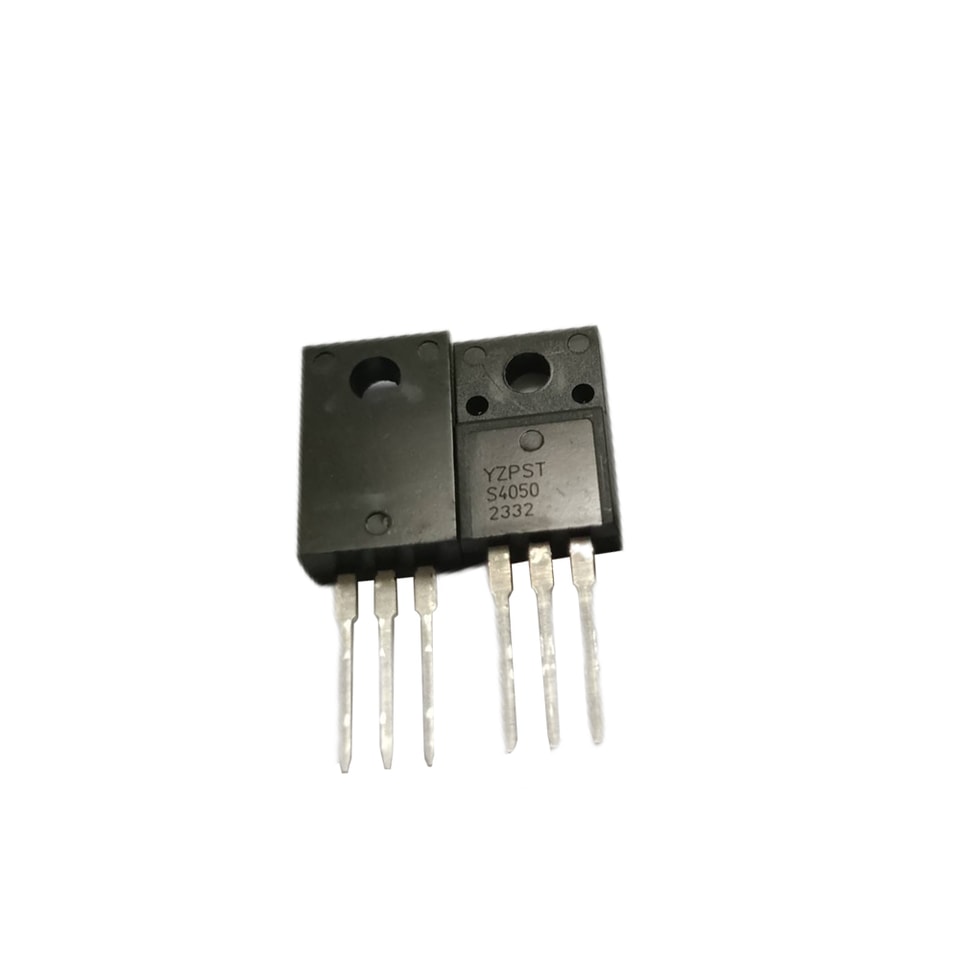

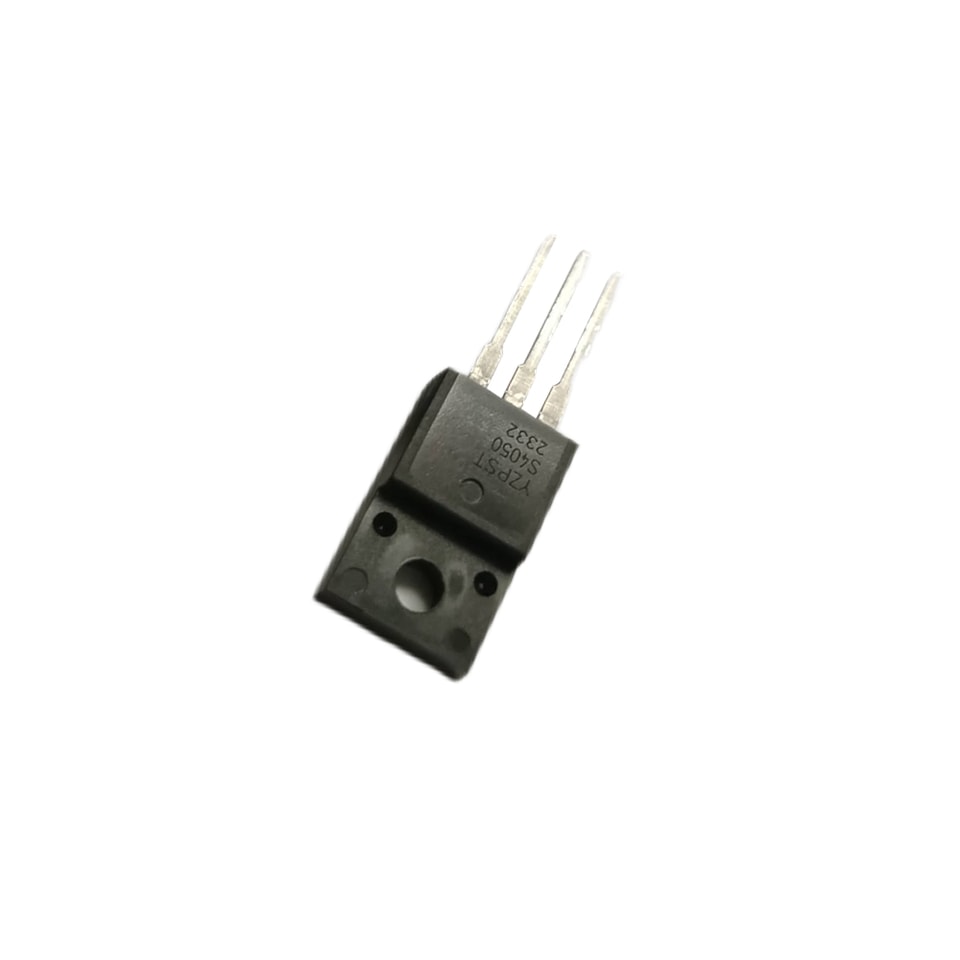

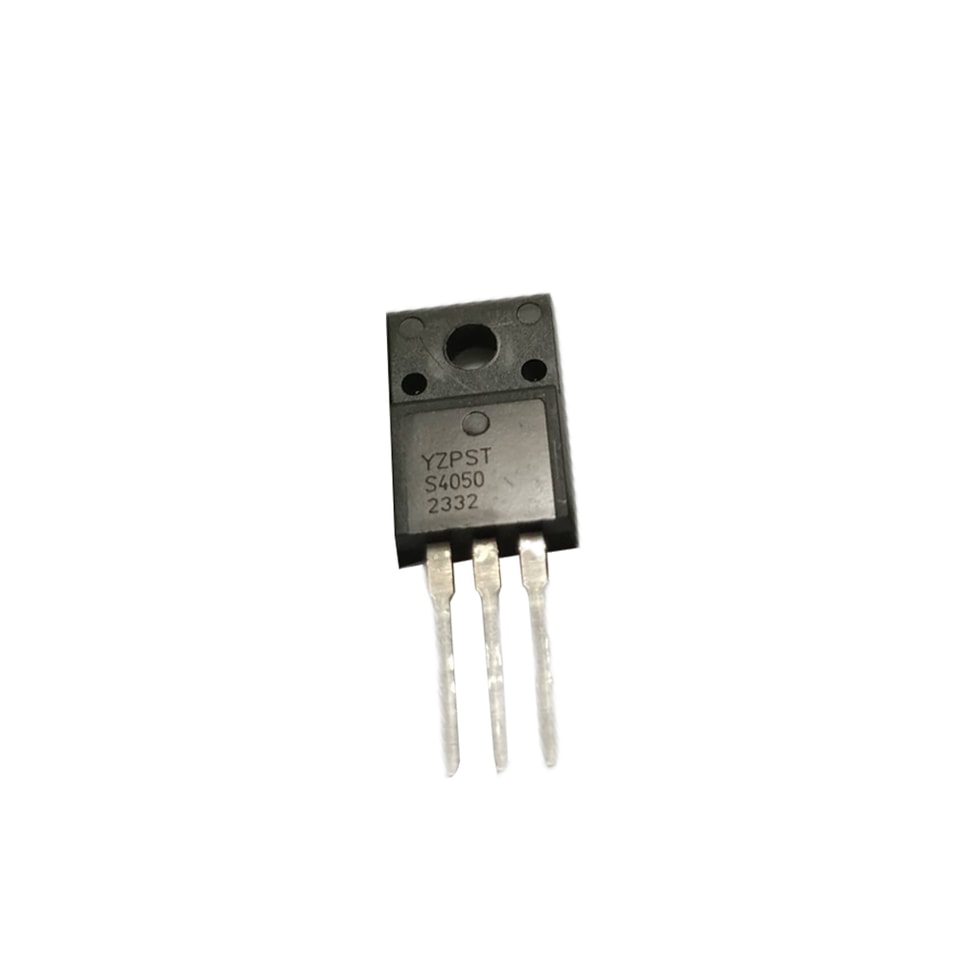

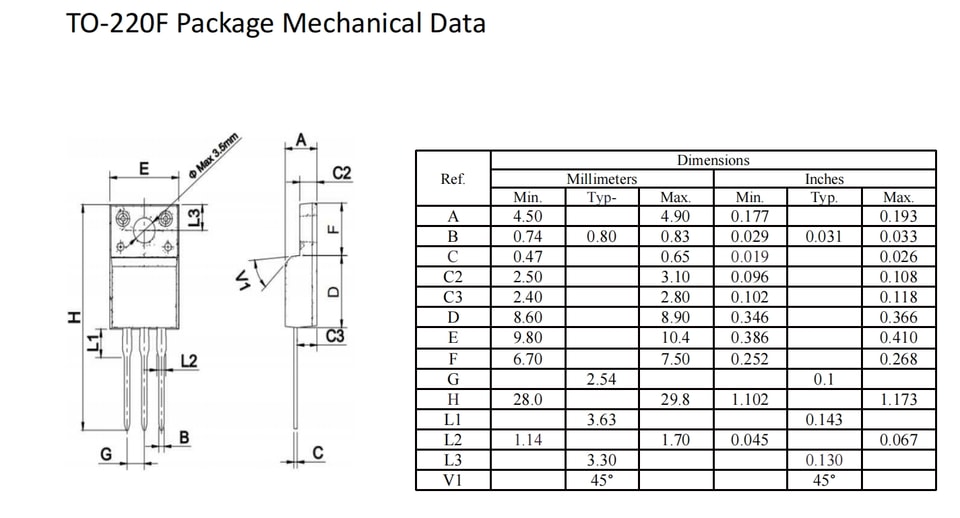

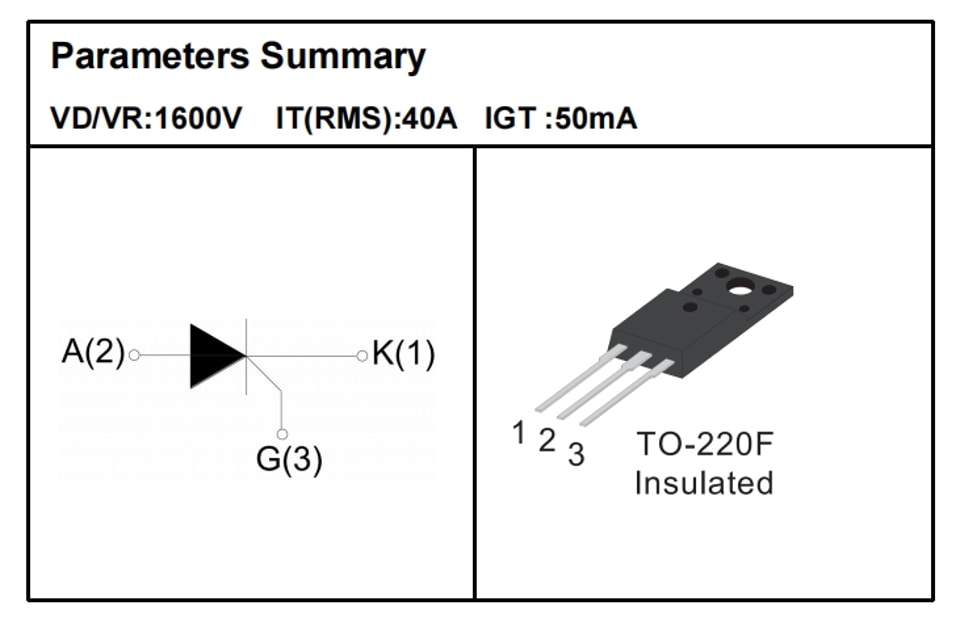

YZPST-S4050

MÁXIMOS ABSOLUTOS VALORES

Parámetro

Símbolo

Valor

Unidad

Rango de temperatura de almacenamiento de la unión

Tstg

-40 ~ 150

℃

Rango de temperatura de unión de funcionamiento

Tj

-40~ 125

℃

Tensión repetitiva de pico en estado de bloqueo

VDRM

1600

V

Tensión inversa máxima repetitiva

VRRM

1600

V

Tensión máxima de apagado en sobretensión no repetitiva

VDSM

VDRM +100

V

Tensión inversa máxima no repetitiva

VRSM

VRRM +100

V

Corriente de pico no repetitiva de sobrecarga en estado de conducción

ITSM

420

A

Corriente eficaz en estado de conducción (ángulo de conducción de 180°°ángulo de conducción)

IT(RMS)

40

A

Corriente media en estado de conducción (ángulo de conducción de 180°)

IT(AV)

25

A

Valor I2t para fusible (tp=10 ms)

I2t

880

A2 S

Tasa crítica de aumento de la corriente en estado de conducción

(I = 2×IGT, tr ≤ 100 ns)

di/dt

150

A/μS

Corriente máxima de compuerta

IGM

4

A

Potencia de pico de compuerta

PGM

5

W

CARACTERÍSTICAS ELÉCTRICAS (T=25℃ salvo que se especifique lo contrario)

Símbolo

Condición de prueba

Valor

Unidad

IGT

V = 12 V R = 140Ω

MÁX.

50

mA

VGT

MÁX.

1.5

V

VGD

VD=VDRM Tj= 125℃

MÍN.

0.2

V

IL

IG= 1.2IGT

MÁX.

200

mA

IH

IT=50mA

MÁX.

100

mA

dV/dt

VD=2/3VDRM Gate Open Tj=125℃

MÍN.

1000

V/μs
