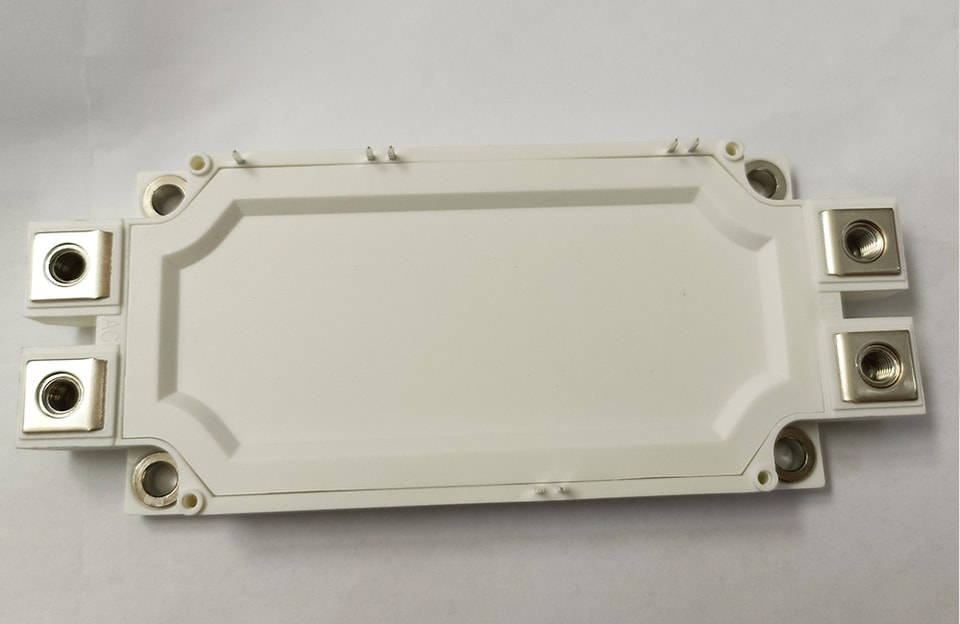

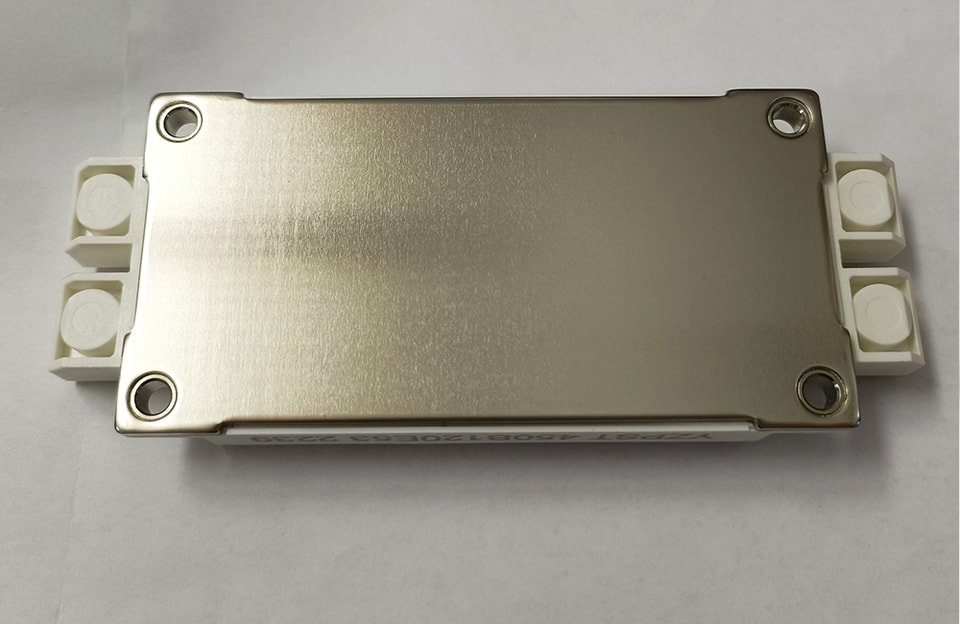

YZPST-450B120E53

Parámetro

Símbolo

Condiciones

Valor

Unidad

MMn.

Típ.

Máx.

Tensión umbral puerta-emisor

V_GE(th)

V_GE=V_CE,I_C=3mm,T_vj=25℃

5.0

6.2

7.0

V

Corriente de corte colector-emisor

I_CES

V_CE=1200 V, V_GE0V, T_vj=25℃

1.0

mm

V_CE=1200 V, V_GE0V, T_vj=125℃

5.0

mm

Colector-emisorTensión de saturación

V_CE(sat)

Ic=450m,V_GE=15V, T_vj=25℃

1.85

V

Ic=450m,V_GE=15V, T_vj=125℃

2.05

V

Capacitancia de entrada

C_ies

V_CE=25V,V_GE =0 V,

f=1 MHz, T_vj=25℃

31.8

nF

Capacitancia de salida

C_oes

2.13

nF

Capacitancia de transferencia inversa

C_res

1.48

nF

Resistencia interna de puerta

Rgint

0.7

Ω

Tiempo de retardo de encendido

t_d(on)

I_C=450 m V_CE = 600 V V_GE = ±15 V R_G =3.3Ω

T_vj=25℃

320

ns

Tiempo de subida

t_r

165

ns

Tiempo de retardo de apagado

t_d(off)

650

ns

Tiempo de caída

t_f

124

ns

Disipación de energía durante el encendido

Tiempo

E_on

35

mJ

Disipación de energía durante el apagado

Tiempo

E_apagado

42

mJ

Tiempo de retardo de encendido

t_d(on)

I_C=450m V_CE= 600V V_GE= ±15 V R_G=3.3Ω

T_vj=125℃

350

ns

Tiempo de subida

t_r

193

ns

Tiempo de retardo de apagado

t_d(off)

720

ns

Tiempo de caída

t_f

156

ns

Disipación de energía durante el encendido

Tiempo

E_on

55

mJ

Disipación de energía durante el apagado

Tiempo

E_apagado

64

mJ

Datos de SC

I_sc

T_p≤10 μs, V_GE=15 V,Tv_j=150℃, V_cc=600 V,

V_CEM≤1200 V

2100

m
