YZPST-GMZP7500A600V
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Recuperación inversa Bloqueo
VRRM (1) | VRSM (1) |
600 | 600 |
VRRM = Pico pico tensión inversa
VRSM = No repetitiva pico inversa voltaje (2)
Notas:
Todos los valores nominales se especifican para Tj=25 oC salvo salvo que se indique lo contrario.
(1) Todos los valores de tensión se especifican para unaseñal aplicada de onda sinusoidal de 50 Hz/60 Hz sobre elpara el rango de temperatura de -40a +1850 oC.
(2) 10 ms máx. máx. anchura de pulso
(3) Valor máximo para Tj = 150 oC.
(4) Véase la definición de parámetros a continuación :
Pico pico de tensión inversa de fuga | IRRM | 4 mA 100 mA |
Conducción - on de conducción
TÉRMICAS Y CARACTERÍSTICAS MECÁNICAS
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +150 |
| oC |
|
Temperatura de almacenamiento | Tstg | -40 | +150 |
| oC |
|
Resistencia térmica - unión a case | RΘ (j-c) |
| 0.009 |
| K / kW | Doble cara refrigerado Refrigeración por una sola cara |
Resistencia térmica - de la carcasa a disipador | RΘ (c-s) |
| 0.005 - |
| K/kW | Doble cara refrigerado Refrigeración por una sola cara |
Resistencia térmica - unión a disipador | RΘ (j-s) |
| - - |
| oC/kW | Doble cara refrigerado Refrigeración por una sola cara |
Fuerza de montaje | P | 24 | 30 |
| kN |
|
Peso | W |
|
| 0.078 | kg | aproximadamente |

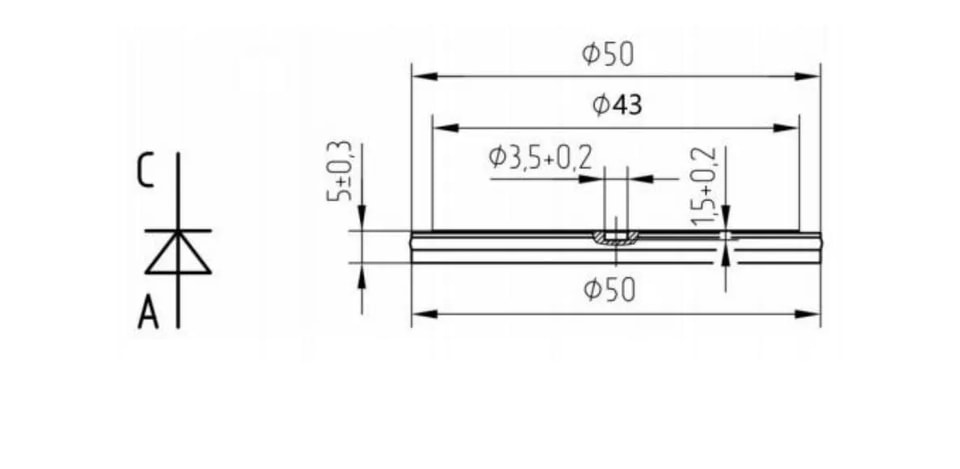

CONTORNO DE LA CARCASA Y DIMENSIONES
.jpg)
-3.jpg)
.jpg)
.jpg)
.jpg)
