COMPONENTE DE POTENCIA

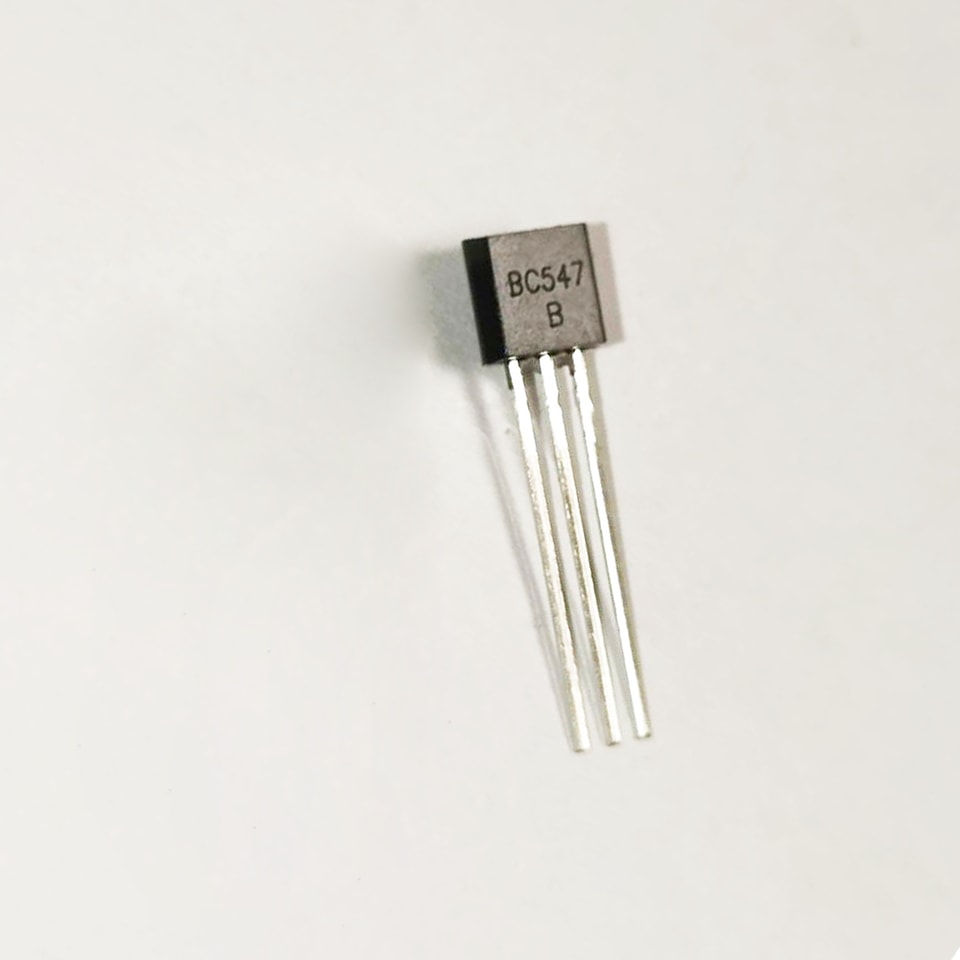

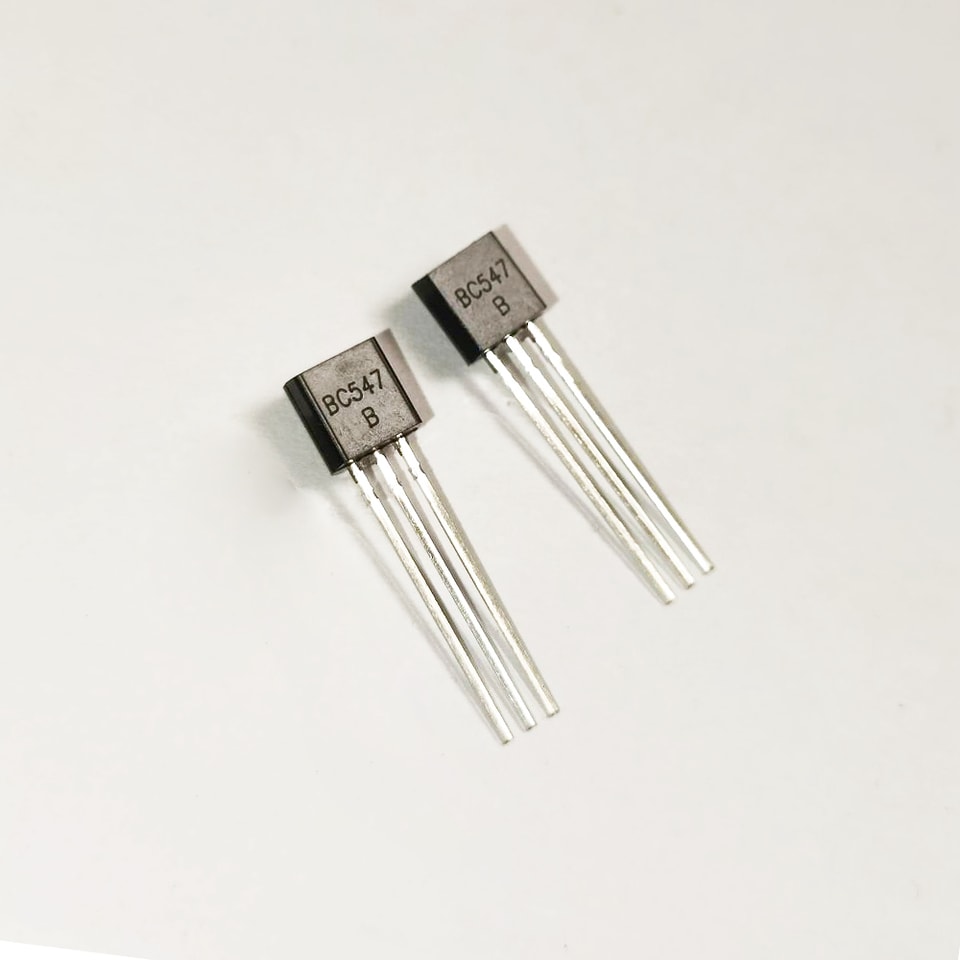

YZPST-BC547
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

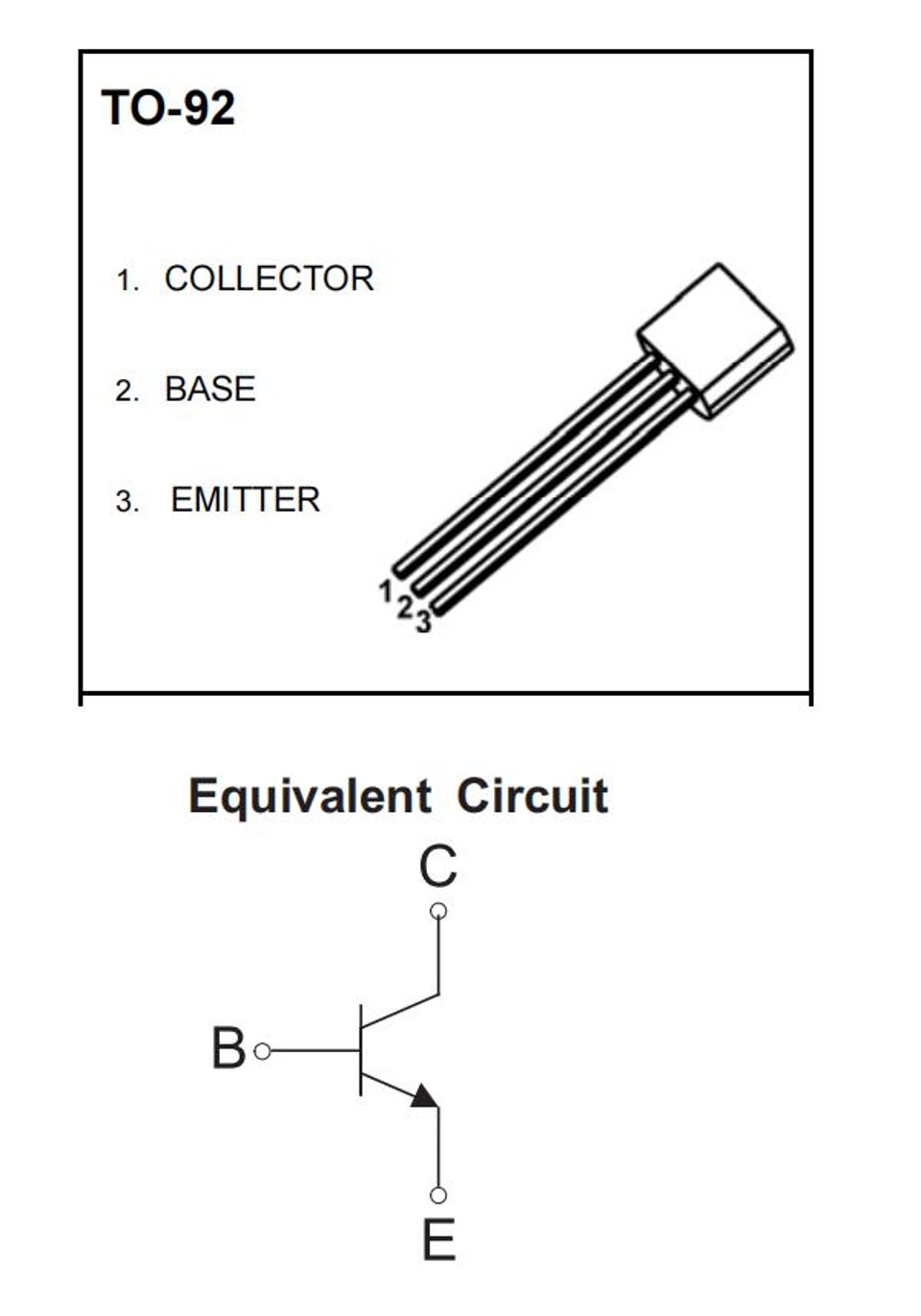

Transistores encapsulados en plástico TO-92
YZPST-BC546 / BC547 / BC548 TRANSISTOR (NPN)
CARACTERÍSTICAS
Alta tensión
Complemento de BC556, BC557, BC558
PEDIDO INFORMACIÓN
| Número de pieza | Encapsulado | Método de embalaje | Cantidad por paquete |
| BC546 | TO-92 | A granel | 1000 piezas/bolsa |
| BC546-TA | TO-92 | Cinta | 2000 piezas/caja |
| BC547 | TO-92 | A granel | 1000 piezas/bolsa |
| BC547-TA | TO-92 | Cinta | 2000 piezas/caja |
| BC548 | TO-92 | A granel | 1000 piezas/bolsa |
| BC548-TA | TO-92 | Cinta | 2000 piezas/caja |
ABSOLUTOS VALORES (Ta=25τsalvo que se anotado)
| Símbolo | Parámetro | Valor | Unidad | |
| BC546 | 80 | |||
| V CBO | Tensión colector-base | BC547 | 50 | V |
| BC548 | 30 | |||
| BC546 | 65 | |||
| V CEO | Tensión colector-emisor | BC547 | 45 | V |
| BC548 | 30 | |||
| BC546 | 6 | V | ||
| V EBO | Tensión emisor-base | BC547 | 6 | V |
| BC548 | 5 | V | ||
| IC | Corriente de colector continua | 0.1 | A | |
| P C | Disipación de potencia del colector | 625 | mW | |
| R θ JA | Resistencia térmica de unión a ambiente | 200 | τ /W | |
| TJ,Tstg | Rango de temperatura de funcionamiento de unión y almacenamiento | -55~+150 | τ | |
Ta =25 τsalvo que se especifique
ELÉCTRICAS CARACTERÍSTICAS =25τsalvo que se
| Parámetro | Símbolo | Condiciones de prueba | Mín. | Típ. | Máx. | Unidad | |
| BC546 | 80 | ||||||
| Tensión de ruptura colector-base | BC547 | V(BR)CBO | IC= 0.1mA,IE=0 | 50 | V | ||
| BC548 | 30 | ||||||
| BC546 | 65 | ||||||
| Tensión de ruptura colector-emisor | BC547 | V(BR)CEO | IC=1mA,IB=0 | 45 | V | ||
| BC548 | 30 | ||||||
| BC546 | 6 | ||||||
| Tensión de ruptura emisor-base | BC547 | V(BR)EBO | IE=10μA,IC=0 | 6 | V | ||
| BC548 | 5 | ||||||
| BC546 | VCB=70V,IE=0 | 0.1 | μA | ||||
| Corriente de corte del colector | BC547 | ICBO | VCB=50V,IE=0 | 0.1 | μA | ||
| BC548 | VCB=30V,IE=0 | 0.1 | μA | ||||
| BC546 | VCE=60V,IB=0 | 0.1 | μA | ||||
| Corriente de corte del colector | BC547 | ICEO | VCE=45V,IB=0 | 0.1 | μA | ||
| BC548 | VCE=30V,IB=0 | 0.1 | μA | ||||
| Corriente de corte del emisor | IEBO | VEB=5V,IC=0 | 0.1 | μA | |||
| Ganancia de corriente continua | * | VCE=5V, IC=2mA | 110 | 800 | |||
| hFE | |||||||
| Tensión de saturación colector-emisor | VCE(sat) | IC=100mA,IB=5mA | 0.3 | V | |||
| Tensión de saturación base-emisor | VBE(sat) | IC=100mA,IB=5mA | 1.1 | V | |||
| Tensión base-emisor | VBE | VCE=5V, IC=2mA | 0.58 | 0.7 | V | ||
| VCE=5V, IC=10mA | 0.75 | V | |||||
| Capacitancia de salida del colector | Cob | VCB=10V,IE=0, f=1MHz | 4.5 | pF | |||
| Frecuencia de transición | fT | VCE=5V,IC=10mA, f=100MHz | 150 | MH | |||

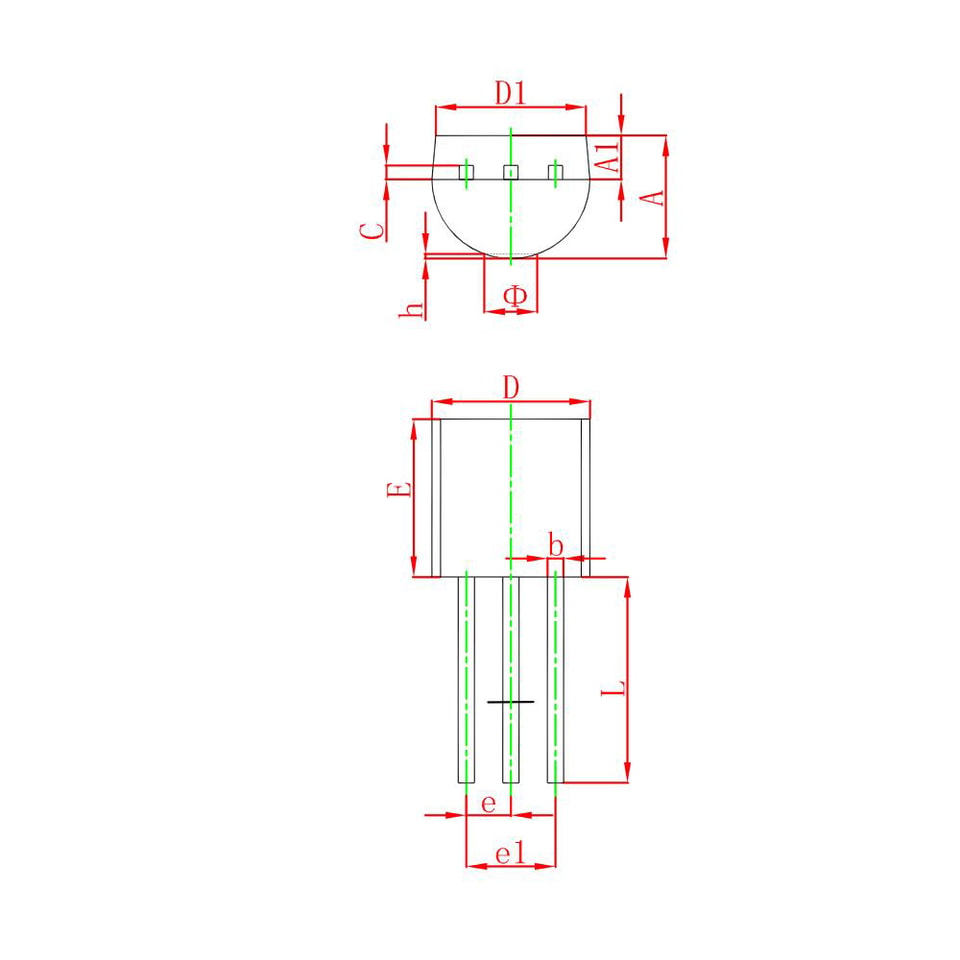

TO-92 Esquema del encapsuladoe Dimensiones
.jpg)
| Símbolo | Dimensiones en milímetros | Dimensiones en pulgadas | ||
| Mín. | Máx. | Mín. | Máx. | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 TÍP. | 0.050 TÍP. | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Para obtener más información sobre YZPST-BC547descargue el archivo PDF anterior llamado " YZPST-BC546 BC547 BC548 TO92 "
