YZPST-MAC97A8
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
P/N:YZPST-MAC97A6 97A8 Triacs
Características
Dispositivos triac de silicio con diseño sensible
Aislado por difusión de tipo P
Tecnología de pasivación de vidrio en mesa
Cara posterior de metal multicapa
Aplicación típica
Controlador de calefacción; controlador de regulación de intensidad
Control de lámparas; Electrodomésticos

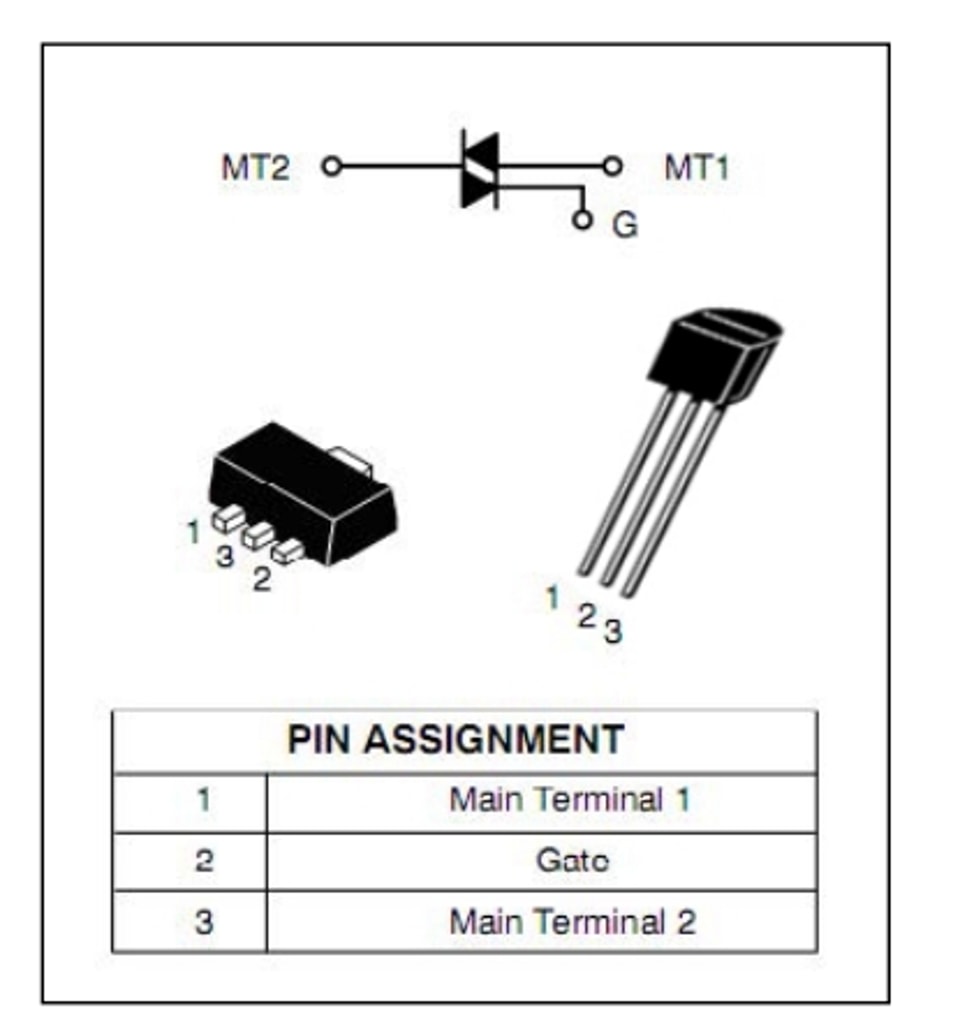

Encapsulado
TO-92 SOT-89
Especificaciones principales (Tj=25℃）
| Tipo | Contenido | Valor | Unidad | |
| IT(Eficaz) | Corriente RMS nominal en conducción Corriente | 0.8 | A | |
| Bloqueo/ inversa en estado de apagado repetitiva pico voltaje | MAC97A6 | 400 | V | |
| VDRM/VRRM | ||||
| MAC97A8 | 600 | V | ||
| ITSM | No repetitiva en conducción sobretensión current | 8 | A | |
Especificación limitada
| Tipo | Especificaciones y condiciones | valor | unidades | |
| IT(Eficaz) | Corriente RMS nominal en conducción Tterminal ≤50℃ | 0.8 | A | |
| Pico repetitivo en estado de bloqueo | 400 | V | ||
| voltaje Tj=25℃ | MAC97A6 | |||
| VDRM/VRRM | Corriente de fuga inversa pico repetitiva | 600 | V | |
| voltaje Tj=25℃ | MAC97A8 | |||
| ITSM | No repetitivo en estado de conducción sobretensión current senoidal 50 Hz,un ciclo TC=25℃ | 9 | A | |
| I2t | Fusible current (tp=10ms) | 0.45 | A2S | |
| IGM | Corriente de pico de compuerta | 1 | A | |
| PGM | Potencia de pico de compuerta | 1 | W | |
PG(AV) |
Potencia media de compuerta |
0.1 |
W |
di/dt |
Tasa crítica de aumento de la tensión en estado de conducción (ITM=1 A,,IG=0.2A, d IG /dt=0.2A/μS, Tj=110℃ ) |
20 |
A/μS |
Tstg Tj | Temperatura de almacenamiento Temperatura de unión | -40--+150 -40--+110 |
℃ |

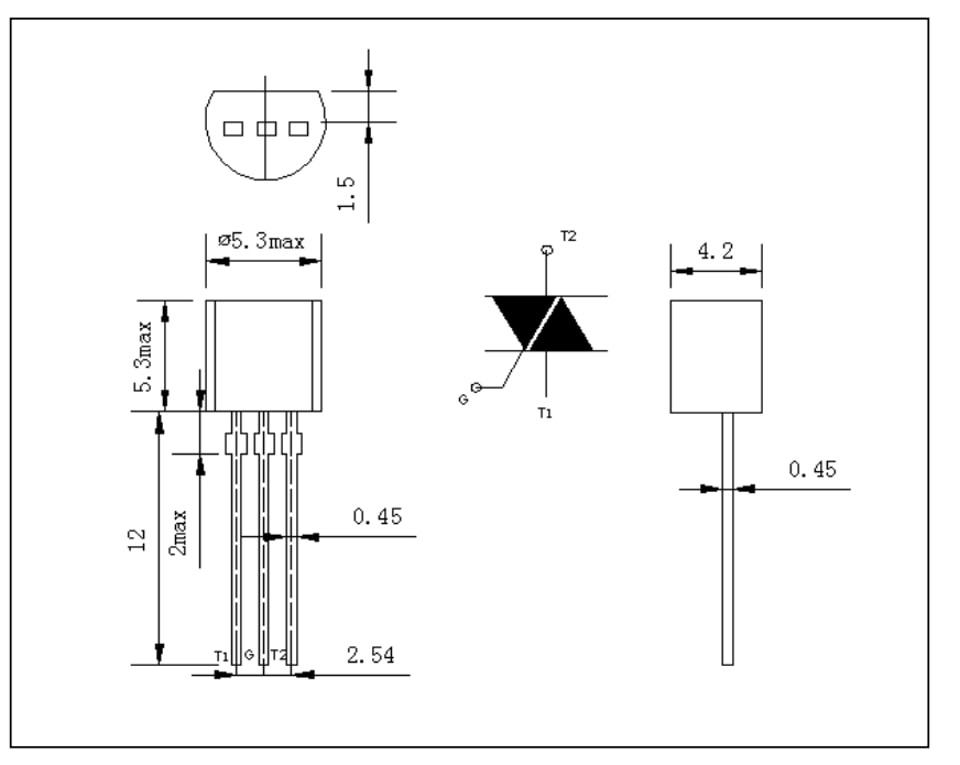

Dibujo del encapsulado TO-92：
