YZPST-K3002GRP
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
P/N: YZPST-K3002GRP
Sidac de alta tensión
Disparadores bidireccionales
1 A RMS
Características
Iluminación de vapor de sodio a alta presión
Reguladores de alta tensión
Generadores de pulsos
Se utiliza para disparar las compuertas de SCR y triacs
Estos dispositivos no contienen plomo*
Protección de lámparas LED

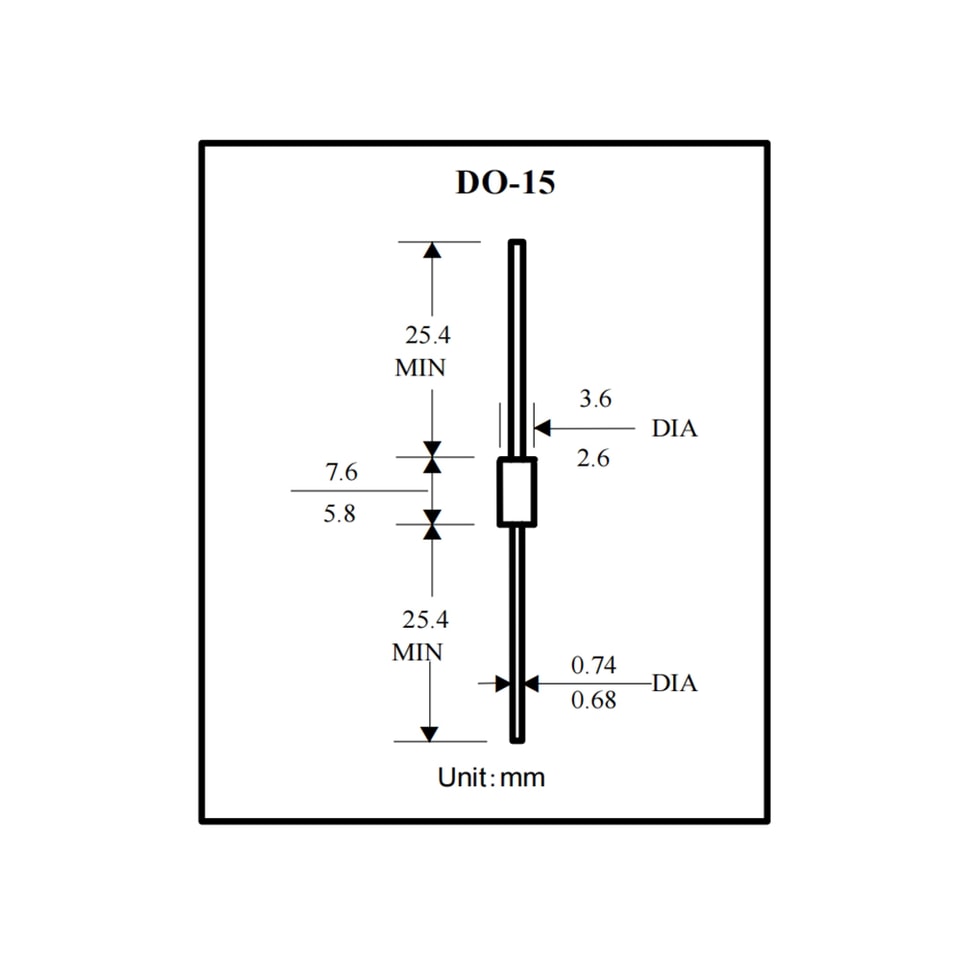

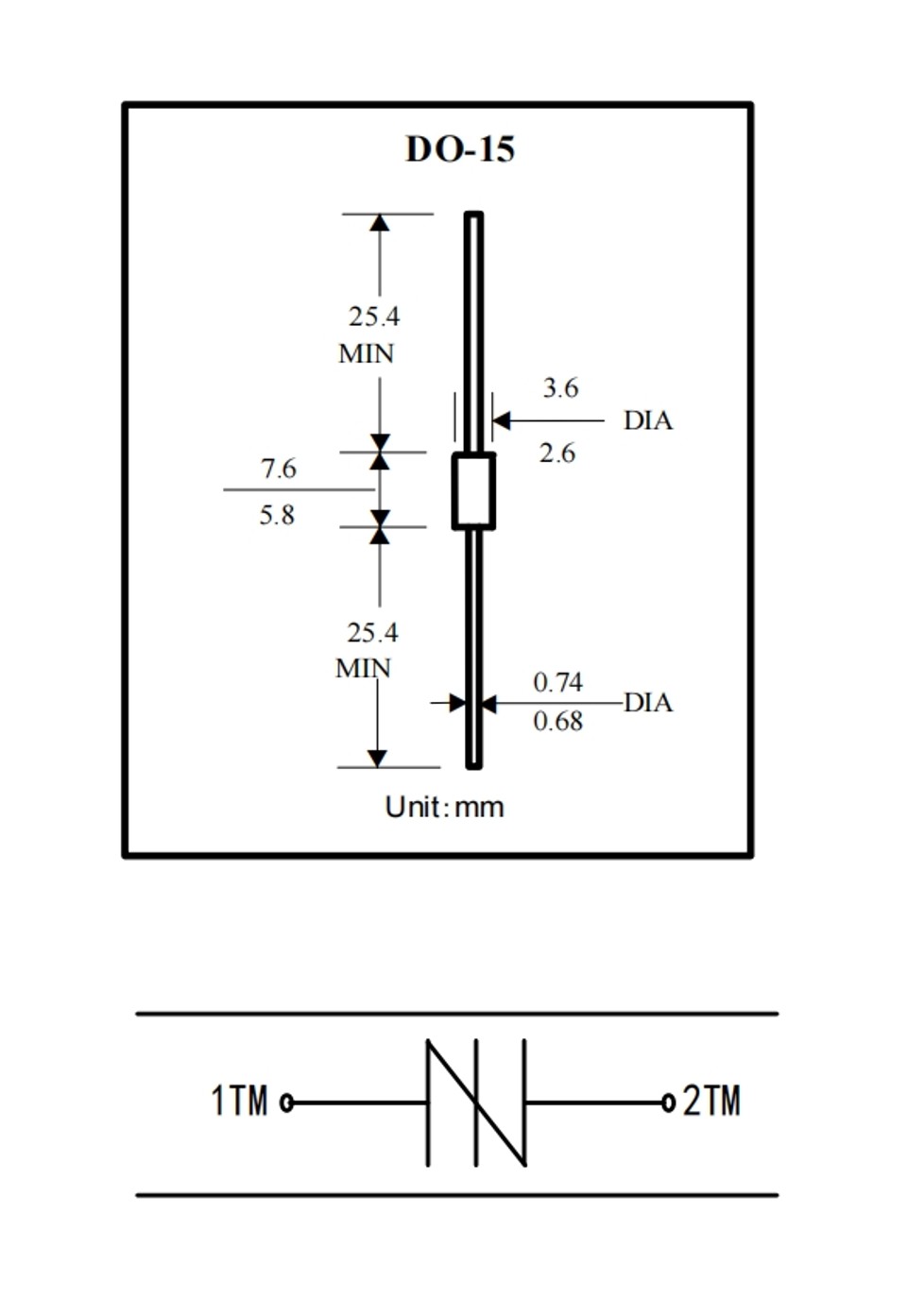

Datos mecánicos
Terminales: patillas axiales estañadas
Posición de montaje: cualquiera
Valores máximos y características térmicas
Valores nominales a 25℃ °C de temperatura ambiente, salvo que se especifique lo contrario.
| Valor nominal | Símbolos | K300 | Unidad |
| Máximo repetitiva pico tensión inversa （Senoidal, 50 a 60 Hz, TJ=-40 a 125℃) | VDRM VRRM | ||
| ±240 | V | ||
| Corriente eficaz en estado ON (TL=80℃, longitud de las patillas Longitud = 3/8", todos los ángulos de conducción Ángulos | IT(Eficaz) | ||
| ±1,0 | A | ||
| repetitivo No Sobretensión repetitivaCorriente | ±20 | ||
| (60Hz Uno Ciclo Senoidal-onda,TJ=125℃) | ITSM | A | |
| Temperatura de unión de funcionamiento Rango | TJ | -40 hasta +125 | ℃ |
| Tstg | -40 hasta +125 | ℃ | |
| Temperatura de almacenamiento Rango | |||
| Térmica Resistencia unión-patilla (LONGITUD DE LAS PATILLAS = 3/8") | RθJA | 15 | ℃/W |
| Temperatura de soldadura de las patillas | TL | 275 | ℃ |
| (Longitud longitud≥1/16"desde Encapsulado,10s Máx.) |
CARACTERÍSTICAS ELÉCTRICAS (TC = 25℃ salvo indicación en contrario; las características eléctricas se aplican en ambas direcciones)
Característica | Símbolos | YZPST-K3002GRP | Unidad |
Mín. |
| 270 |
|
Tensión de disparo, IBO=200μA | VBO | 330 | V |
Corriente de estado apagado de pico repetitiva (onda senoidal de 50 a 60 Hz) |
|
|
|
IDRM | 5 | μA | |
| IBO |
|
|
Corriente de disparo | 200 | μA | |
Tensión de estado encendido de pico |
| Típ. 1.5 Máx. 4 |
|
(ITM=1 A pico, ancho de pulso≤300μs, ciclo de trabajo≤2%) | VTM | V | |
Corriente de mantenimiento dinámica | IH | Típ. 50 | mA |
(onda senoidal, 60 Hz, RL=100Ω) | Máx. 100 | ||
Resistencia de conmutación (onda senoidal, 50 a 60 Hz) | RS | 0.1 |
|
kΩ | |||
Tasa crítica de subida de la corriente en estado encendido, |
|
|
|
Circuito de forma de onda críticamente amortiguada (IPK=130Ω, ancho de pulso=10μs) | di/dt | 120 |
|
|
|
| A/μS |
