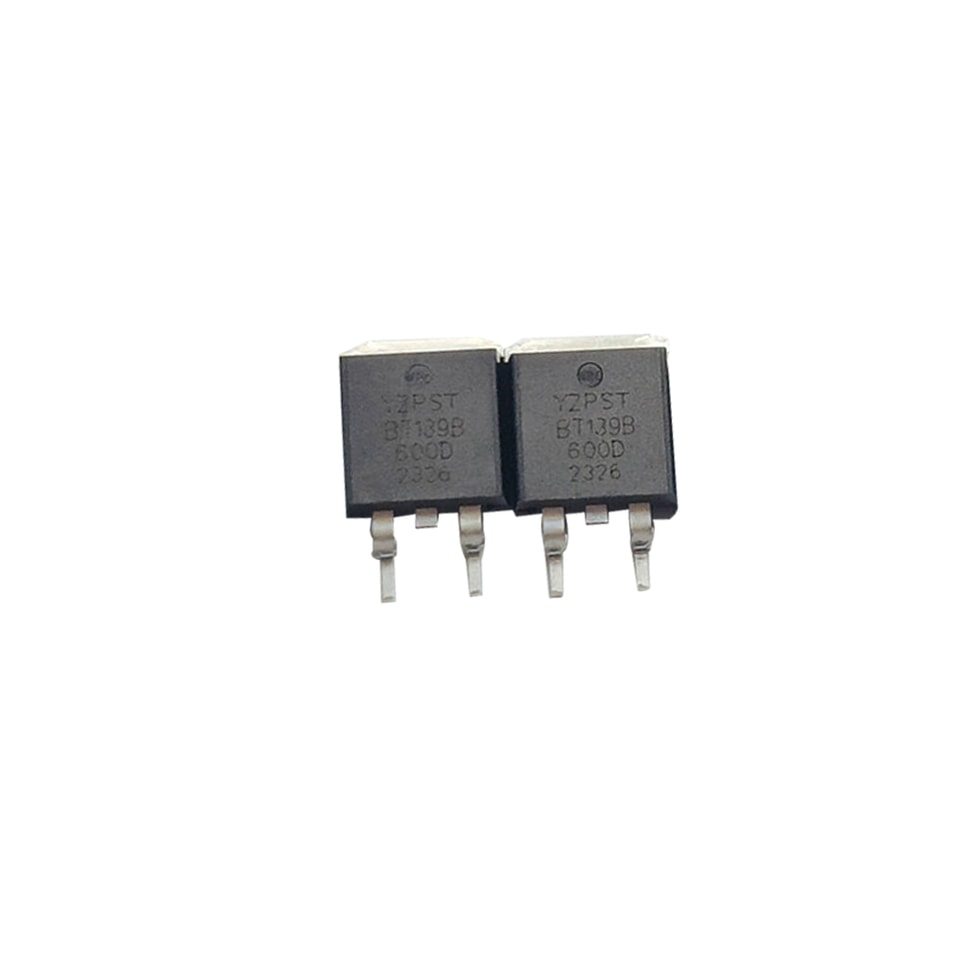

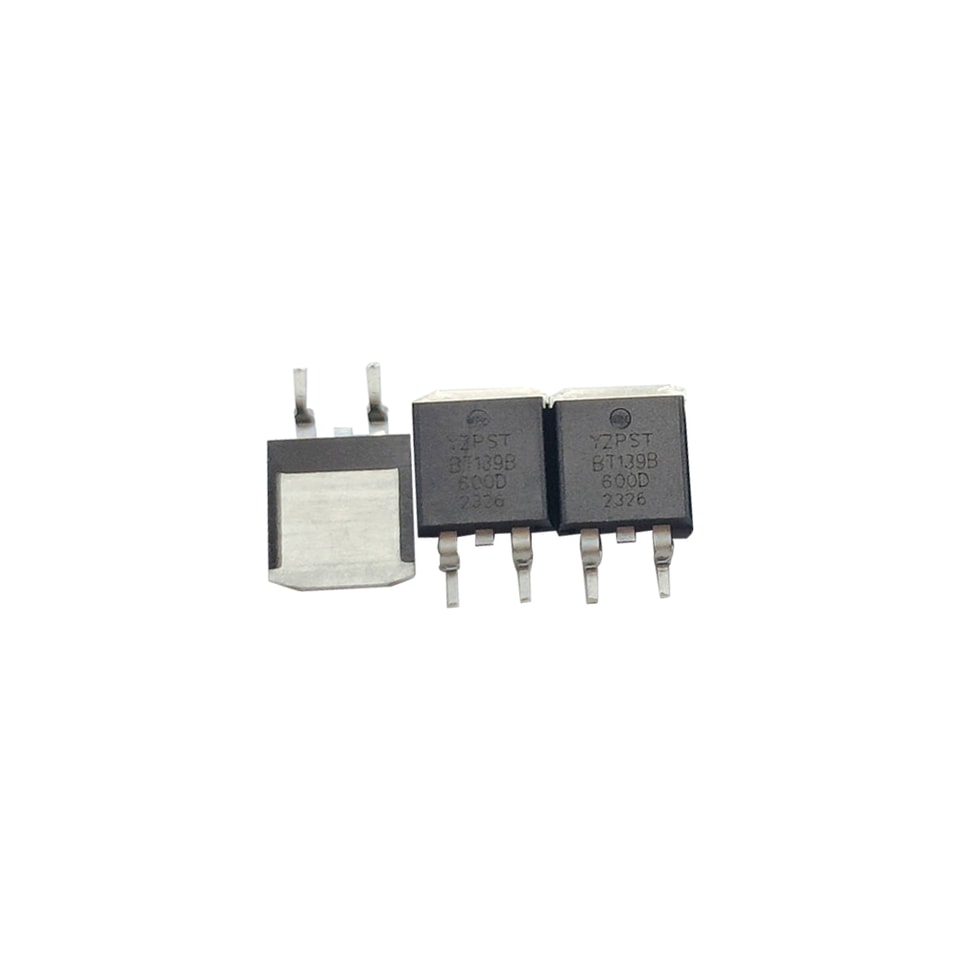

YZPST-BT139B-600D
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
N.º de pieza: serie YZPST-BT139 triac de 16 A
Triac BT139B-600D de 16 A y alta densidad de corriente
Descripción:
Alta densidad de corriente gracias a la tecnología mesa; pasivación de vidrio.
Aplicaciones
La serie BT139 de triacs es adecuada para conmutación de CA de uso general.
Pueden utilizarse como función de encendido/apagado en aplicaciones como
relés estáticos, regulación de calefacción y circuitos de arranque de motores de inducción...
o para control por fase en atenuadores de luz y controladores de velocidad de motor.
Características:
Tensión de bloqueo de 600 y 800 V
Corriente eficaz en conducción de hasta 16 A
Corriente máxima no repetitiva en conducción de hasta 140 A
Valores nominales máximos absolutos
| Símbolo | Parámetro | Condiciones | Valor | Unidad |
| VDRM | Tensión repetitiva de pico en estado de bloqueo | TJ=25 ℃ | 600 y 800 | V |
| VRRM | Pico repetitivo Tensión de bloqueotensión inversa | TJ=25℃ | 600 & 800 | V |
| IT(Eficaz) | Corriente RMS en estado de conducción (ciclo completo senoidal ) | Tc=99 ℃ | 16 | A |
| Pico de sobretensión no repetitiva en estado de conducción current (ciclo completo, Tj=25 | tp=20 ms | 140 | A | |
| ITSM | A | |||
| I2t | I2Valor t para fusión | tp=10ms | 98 | A2S |
| IGM | Pico de compuerta current | 2 | A | |
| PG(AV) | Potencia media de compuerta disdisipación | tp=20 µs, TJ=125 ℃ | 0.5 | W |
| PGM | Potencia de pico de compuerta total de potencia | tp=10 ms, TJ=125 ℃ | 5 | W |
| TSTG | Temperatura de almacenamiento | -40 150 | ℃ | |
| TJ | Temperatura de unión | -40 125 | ℃ |
Características eléctricas
| Símbolo | Parámetro | Numérico | Unidad | |
| VTM IT=15A,tp=380 µs | TJ=25 ℃ | 1.65 | V | |
| IDRM VD=VDRM,VR=VRRM | TJ=25 ℃ | 5 | µA | |
| IRRM VD=VDRM,VR=VRRM | TJ=125 ℃ | 1 | mA |
Dimensiones del contorno del encapsulado
TO-263：
.jpg)
.jpg)
.jpg)
.jpg)
Dispositivos semiconductores de potencia, componentes de protección y soluciones industriales de alimentación eléctrica.
