COMPONENTE DE POTENCIA

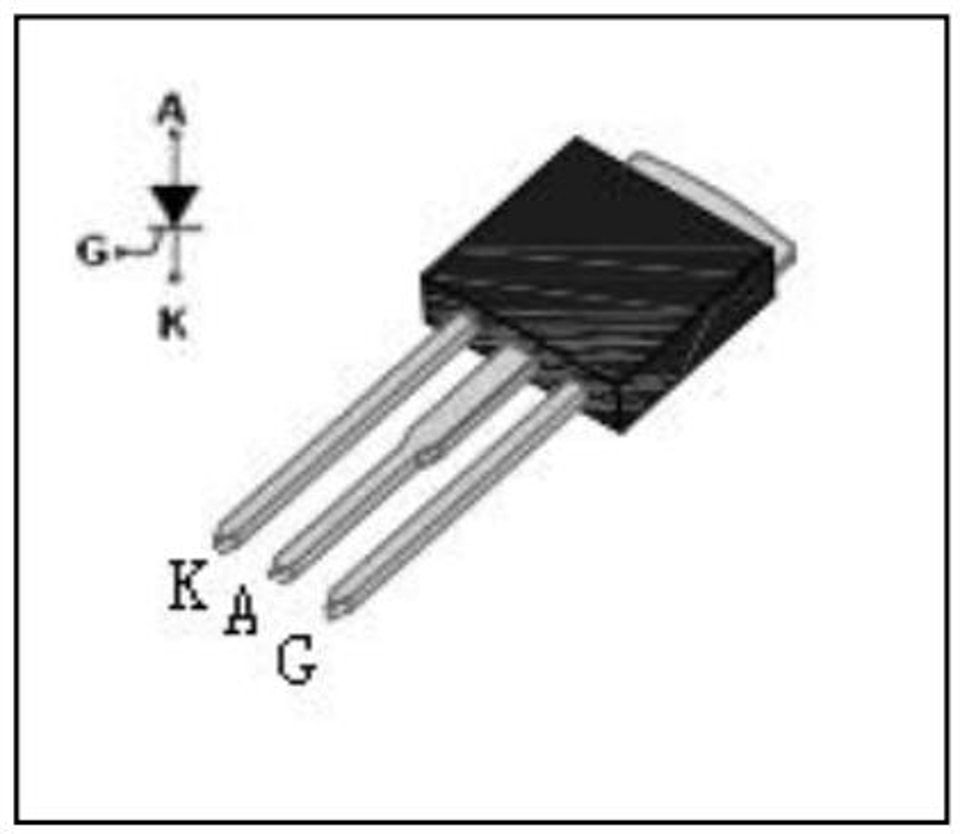

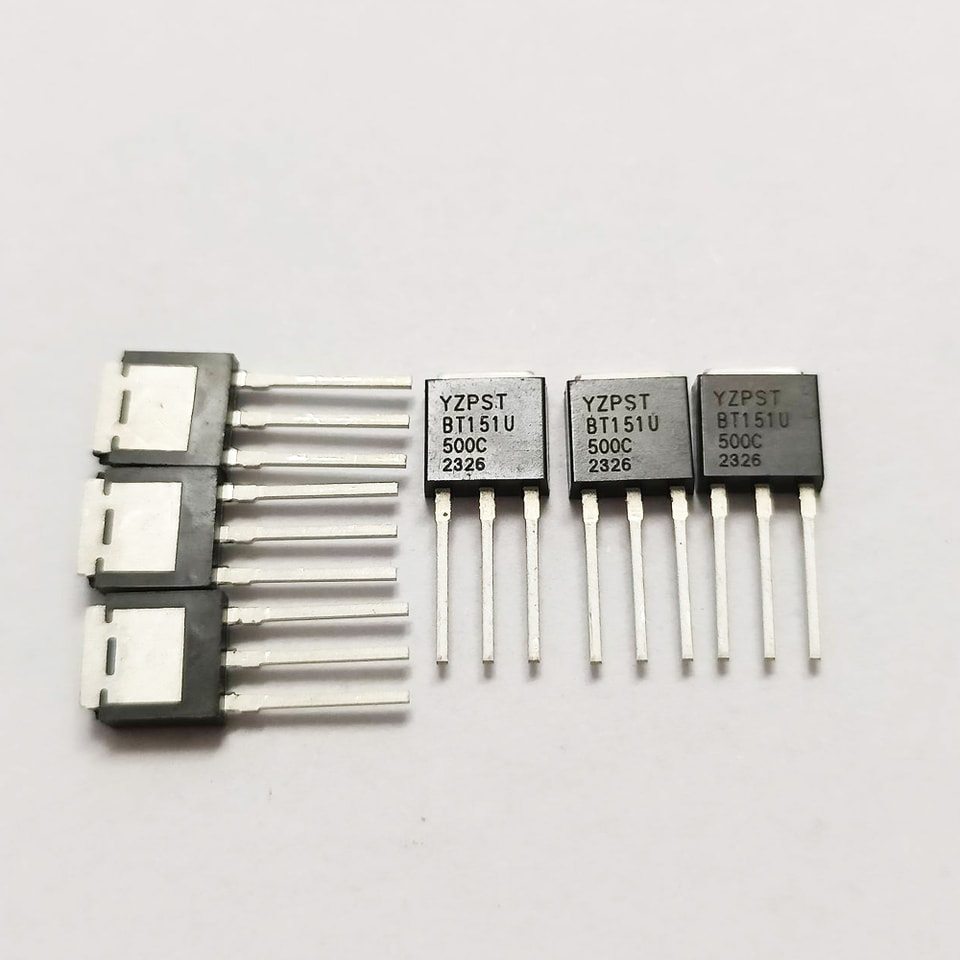

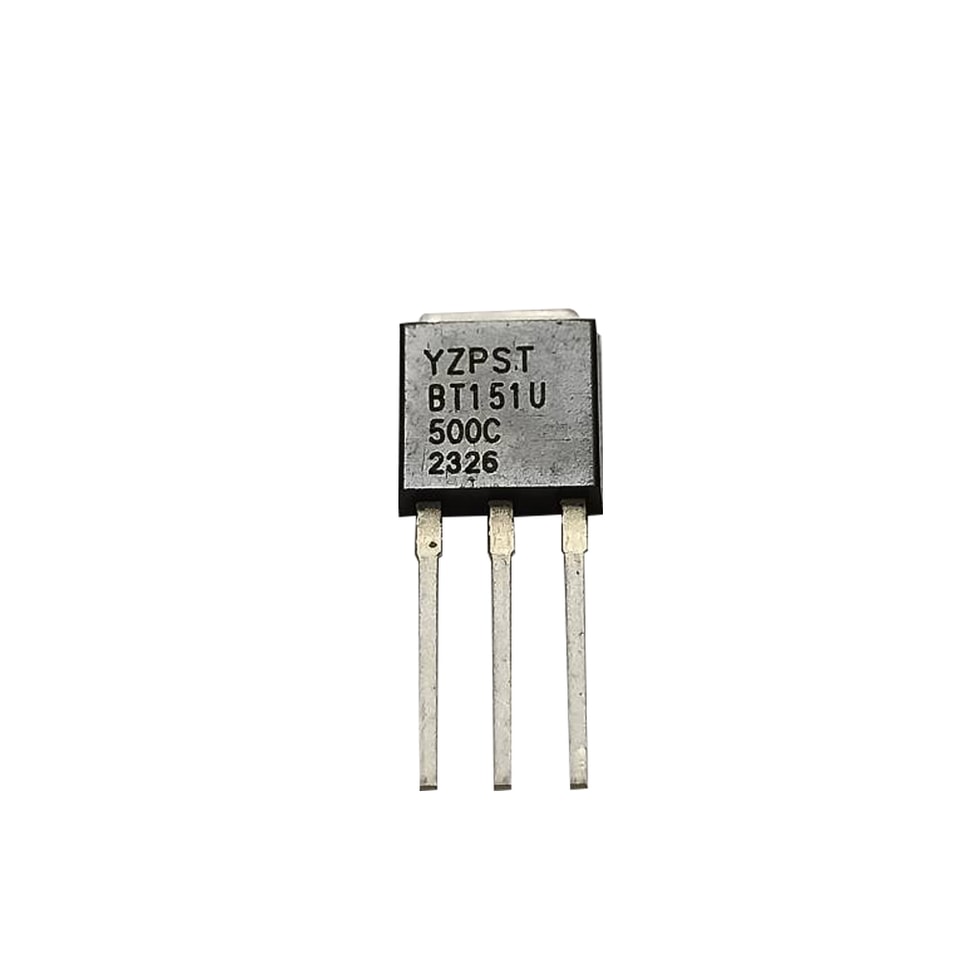

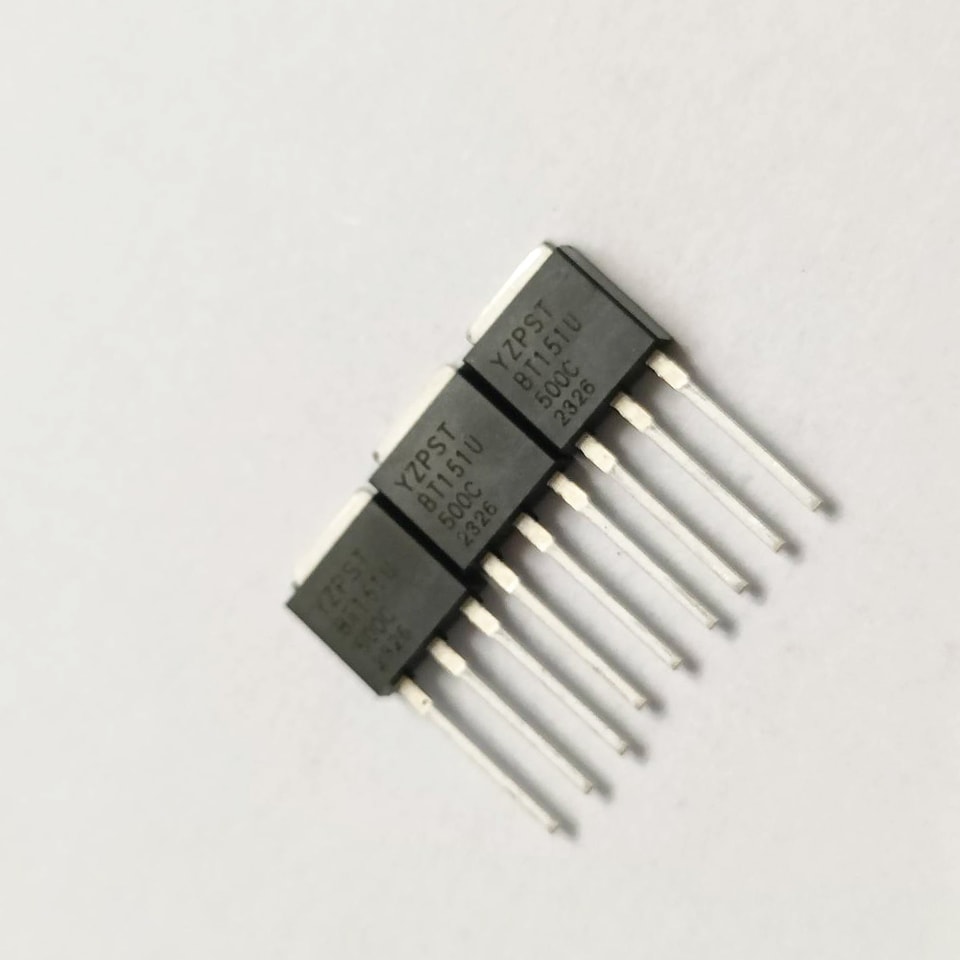

YZPST-BT151U-500C SCR BT151U de 12 A en encapsulado TO-251, superventas
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
P/N:YZPST-BT151U SCR
SCR BT151U de 12 A en encapsulado TO-251 de gran venta
Encapsulado
TO-251
Característica principal (Tj=25℃)
| Símbolo | Valor | Unidad |
| IT(RMS) | 12 | A |
| VDRM / VRRM | 600/800 | V |
| IGT | 2 a 15 | mA |
Valores absolutos (valores límite)
| Símbolo | Parámetro | Valor | Unidad |
| IT(RMS) | Corriente eficaz en estado de conducción (180°ángulo de conducción) | 12 | A |
| IT(AV) | Corriente media en estado de conducción (180°ángulo de conducción) | 7.5 | A |
| ITSM | Pico de corriente no repetitiva en estado ON | 100 | A |
| Corriente (tp=10 ms) | |||
| I2t | (tp=10 ms) | 50 | A2S |
| IGM | Corriente pico de compuerta (tp=20 us) | 2 | A |
| PGM | Potencia de pico de compuerta | 5 | W |
| PG(AV) | Potencia media de compuerta | 0.5 | W |
| Tstg | Temperatura de almacenamiento | 110 | ℃ |
| Tj | Temperatura de unión de funcionamiento | 85 |
Resistencias térmicas
| Símbolo | Parámetro | Valor | Unidad |
| Rth (j-c) | Unión a encapsulado | 1.3 | K/W |
| Rth (j-a) | Unión a ambiente | 60 | K/W |
Características eléctricas (Tj=25℃ salvo que se indique lo contrario)
| Símbolo | Condiciones de prueba | Valor | Unidad | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=6 V, RL100Ω | 2 | 5 | 15 | mA | |
| VGT | VD=12 V, RL100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 kΩ Tj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT=100 mA Compuerta abierta | ----- | 9 | 20 | mA | |
| dV/dt | VD=67%VDRM, compuerta abierta, Tj=125 ℃ | 200 | ----- | ----- | v/μs | |
| VTM | IT=16 A, tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

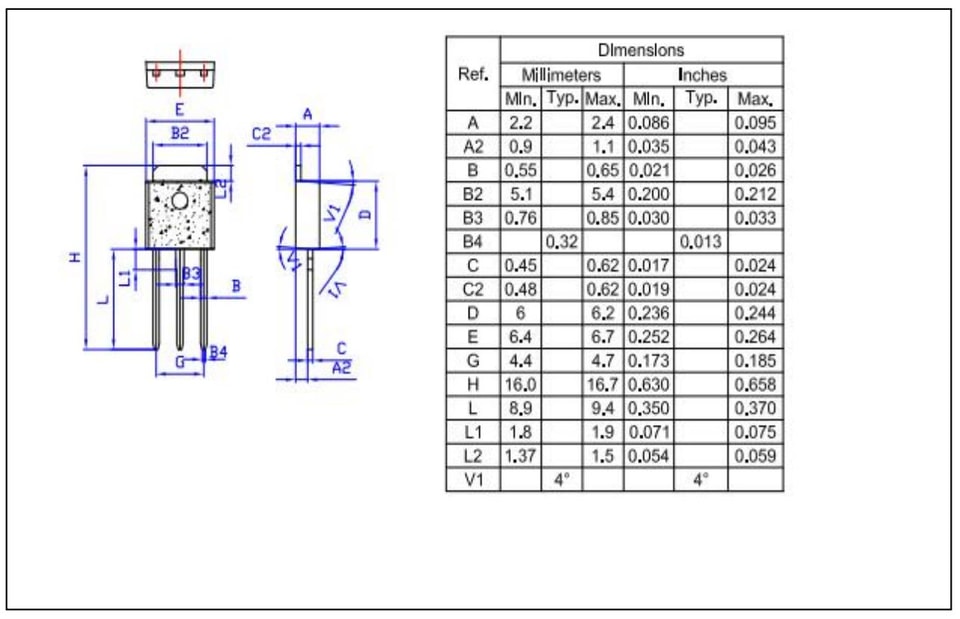

Medidas del encapsulado(TO-251)
No hay contenido adicional del producto disponible.
