COMPONENTE DE POTENCIA
YZPST-BT134
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos

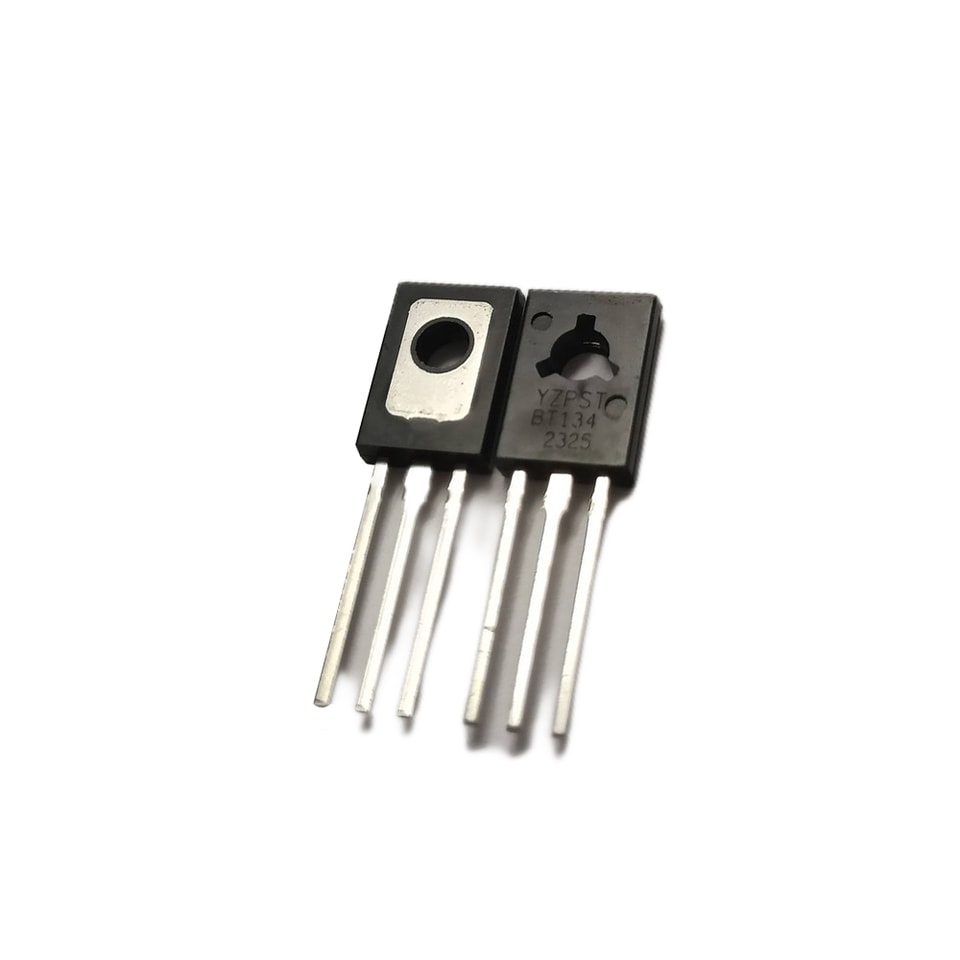

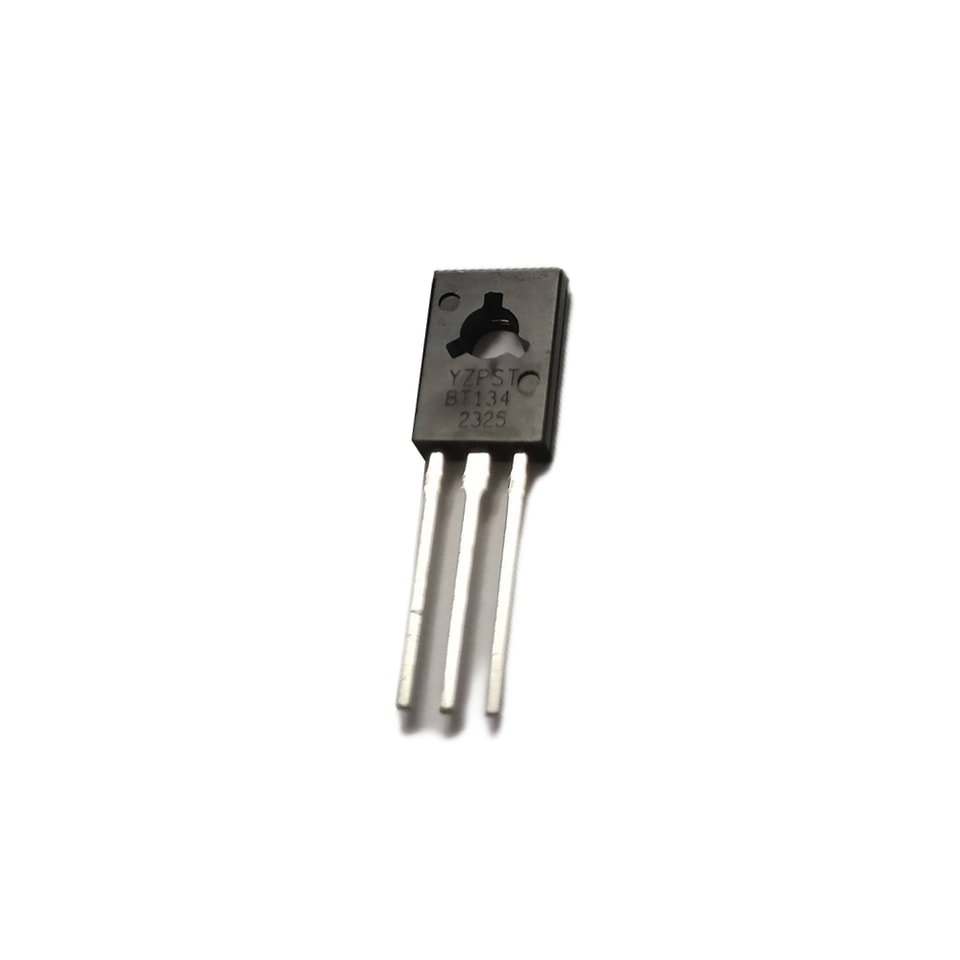

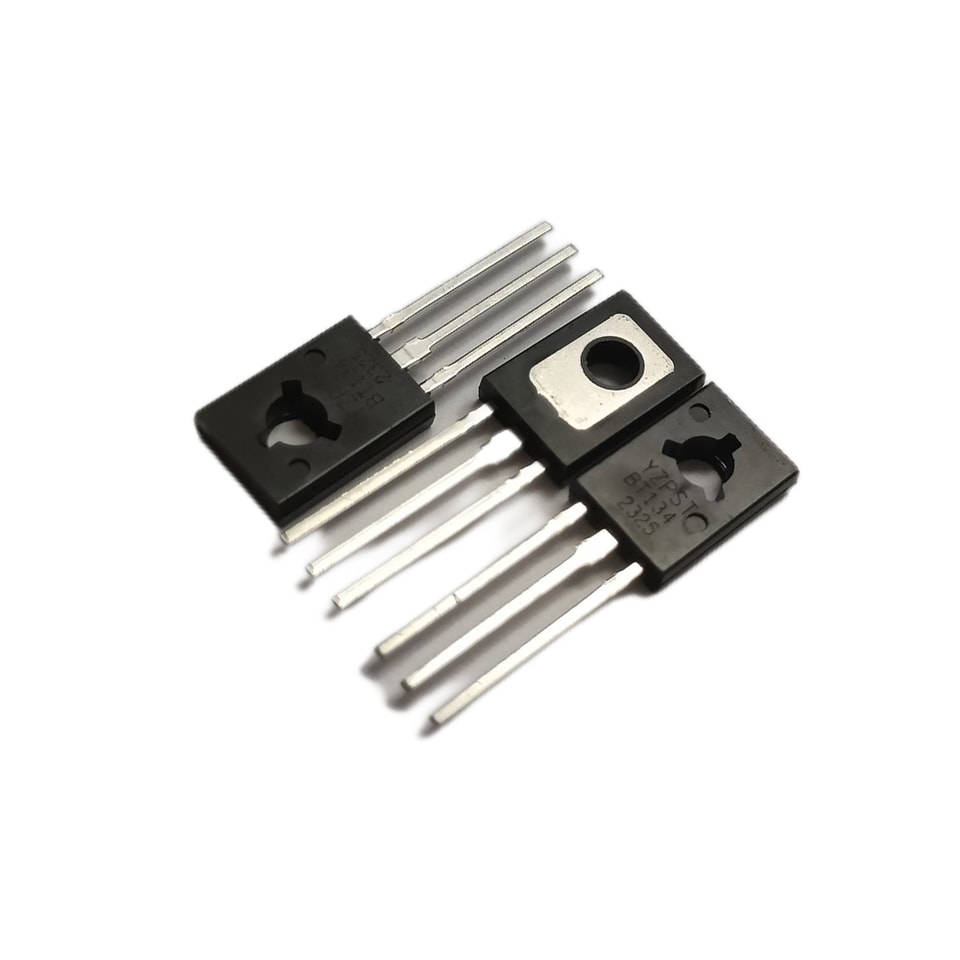

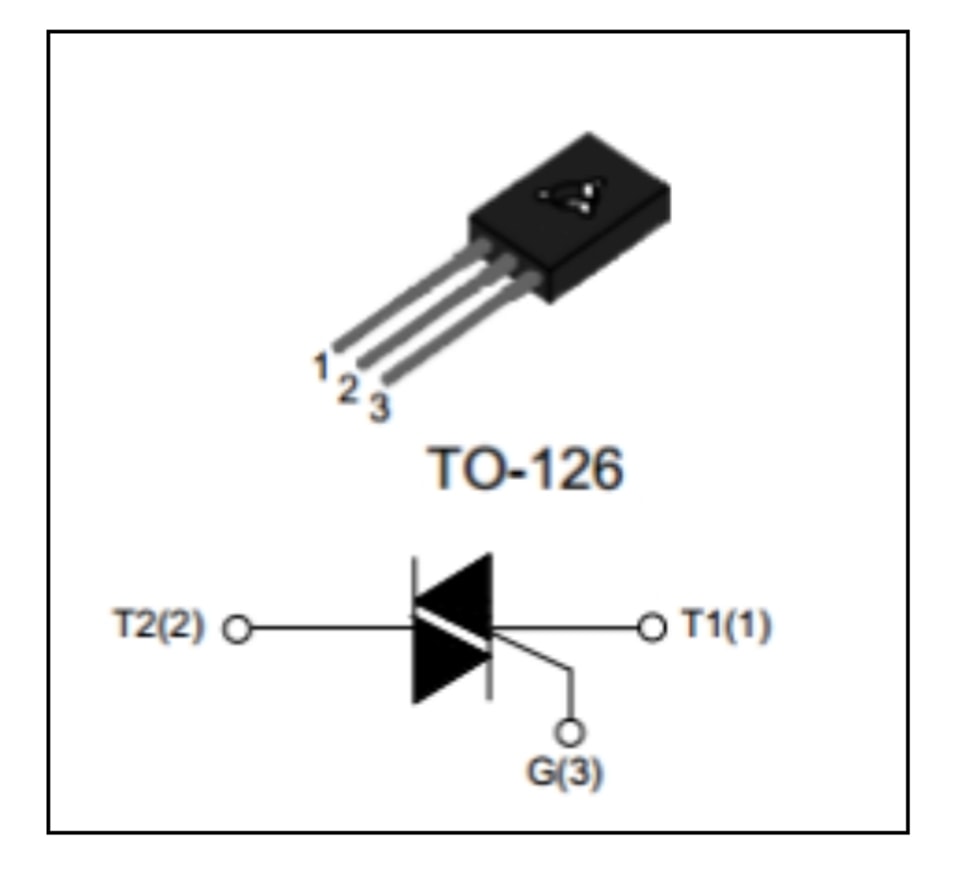

BT134 Triac encapsulado TO-126
Características del producto
Aislamiento por difusión pasante P+.
Estructura de mesa simple (Single Mesa),
Proceso de pasivación con vidrio en la superficie,
Disparo con nivel lógico en la compuerta
Accionamiento directo mediante IC
Principal Características (Tj=25℃)
Símbolo | Valor | Unidad |
IT (RMS) | 2 | A |
VDRM / VRRM | 600 | V |
VTM | 1.5 | V |
Eléctrico inversa (Tj=25℃ salvo que se se especifique)
| Símbolo | Condiciones de prueba | Valor | Unidad | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 3 | mA |
| Ⅳ | ----- | ----- | 5 | |||
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | mA | ||
| IRRM | VD=VRRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | mA | ||
| IL | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 7 | mA |
| Ⅳ | ----- | ----- | 15 | |||
| VGT | VD12V | ----- | ----- | 1.5 | V | |
| VGD | VD=VDRM, Tj=125℃ | 0.2 | ----- | ----- | V | |
| IH | VD12V ，IT=100mA | ----- | ----- | 15 | mA | |
| VTM | ITM5A, tp=380 μs | ----- | ----- | 1.6 | V | |
| dV/dt | VD67%VDRM, | 30 | v/ μs | |||
| GateOpen, Tj=125 ℃ | ----- | ----- | ||||

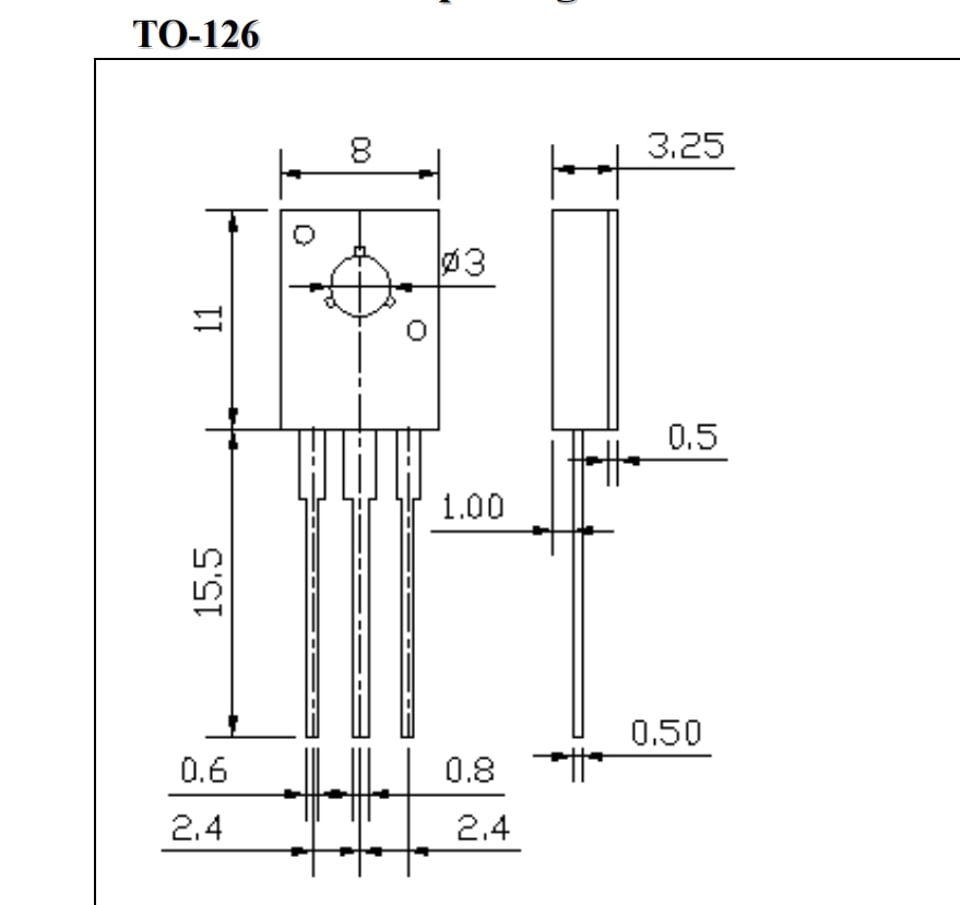

Medir de encapsulado
TO-126
No hay contenido adicional del producto disponible.
