Características
- Diseño compacto
- Montaje con un solo tornillo
- Transferencia de calor y aislamiento mediante cerámica de óxido de aluminio unida directamente al cobre (DBC)
- chips de tiristor pasivados con vidrio
- Hasta 1600 V de tensión inversa
IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA

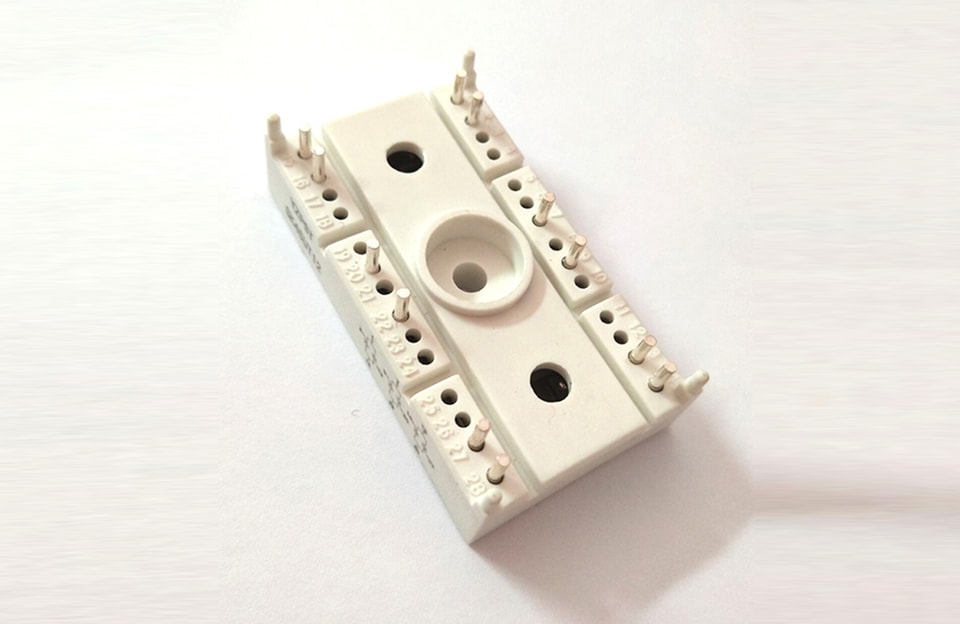

YZPST-DH70
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicaciones típicas
Arrancadores suaves
Control de iluminación
Control de temperatura
Control de motores
Arrancadores suaves
Control de iluminación
Control de temperatura
Control de motores
Tipo de módulo | ||
Tipo | VR RM | VR SM |
H70-08 | 800V | 900V |
H70-12 | 1200V | 1300V |
H70-16 | 1600V | 1700V |
SÍMBOLO | CONDICIONES | VALORES | UNIDADES |
Rth(j-s) Tvj Tvj Tstg | Sen. 180° por tiristor Diodos Tiristores |
1.20
-40~+150 -40~+125 -40~+125 | k/W ℃ ℃ ℃ |
Peso de Ms aislado | c.a. 50 Hz; valor eficaz; 1 s/1 min. Par de montaje al disipador | 3000/2500
2.5
30
| V N·m g |
Para obtener más información sobre el módulo rectificador de puente semicontrolado, descargue el archivo PDF anterior denominado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
