Parámetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Voltaje inverso pico repetitivo

V _RRM

800

V

T _j = 1 50 ^o C

Voltaje pico inverso no repetitivo

V _RSM

960

V

T _j = 1 50 ^o C

Max. corriente directa promedio

I _{F (AV)}

95

A

Onda sinusoidal,180 ^o conducción,T _c = 140 ^o C

Corriente directa máxima eficaz

I _{F( RMS )}

149

A

Valor nominal

Corriente de sobretensión máxima, un ciclo hacia adelante, no repetitiva

Corriente de sobretensión no repetitiva máxima, un ciclo hacia adelante

I _{F SM}

2000

A

10.0 msec (50Hz), mitad sine onda,

T _j = 1 80 ^o C , V _RM = 0.6V _RRM

Máximo I ² t para fusión

I ² t

20

k A ² s

Máx. caída de voltaje directo

V _{F M}

1.40

V

I _TM = 267 A ; T _c = 25 ^o C

Voltaje umbral

V _F0

0.73

V

S resistencia de pendiente

r _f

3.0

mΩ

Parámetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condiciones

Temperatura de operación

T _j

- 55

+ 180

^o C

Temperatura de almacenamiento

T _stg

- 55

+ 180

^o C

Carga de recuperación inversa

Q _{r r}

-

μC

Resistencia térmica - unión a caja

R _{Q (j-c)}

-

-

0.27

K /W

Resistencia térmica - caja a calor disipador

R _{Q (c-s)}

-

-

0.25

K /W

Fuerza de montaje

P

3.4

N m

u00b1 1 0%

Peso

W

-

-

1 6

g

acerca de

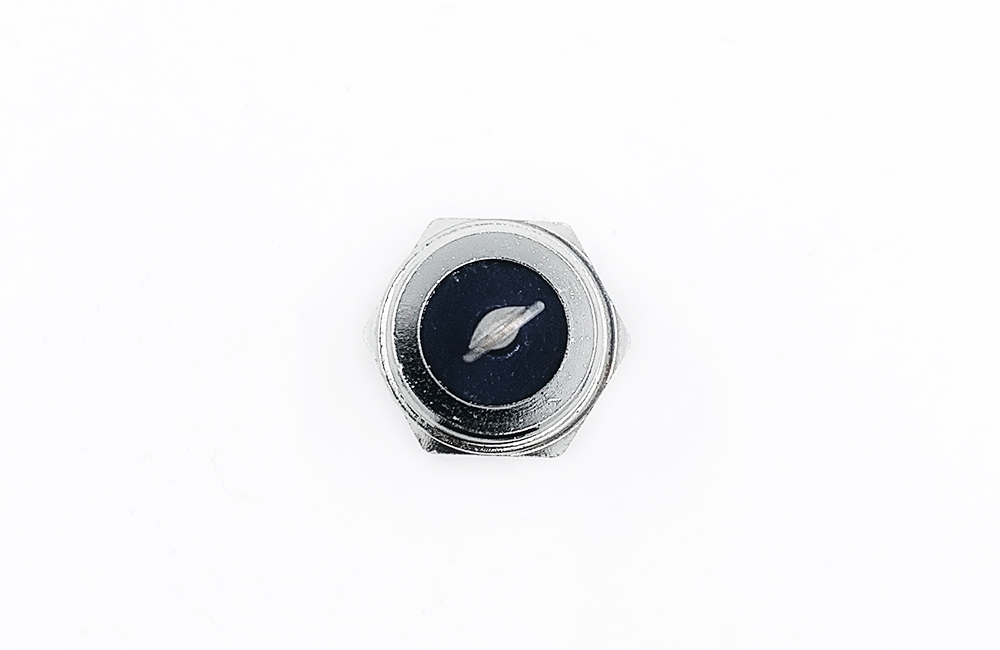

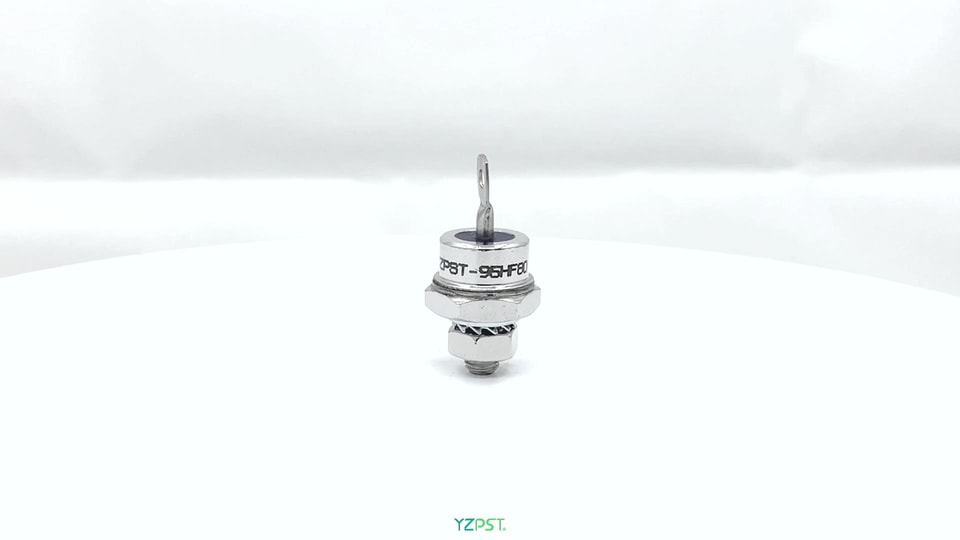

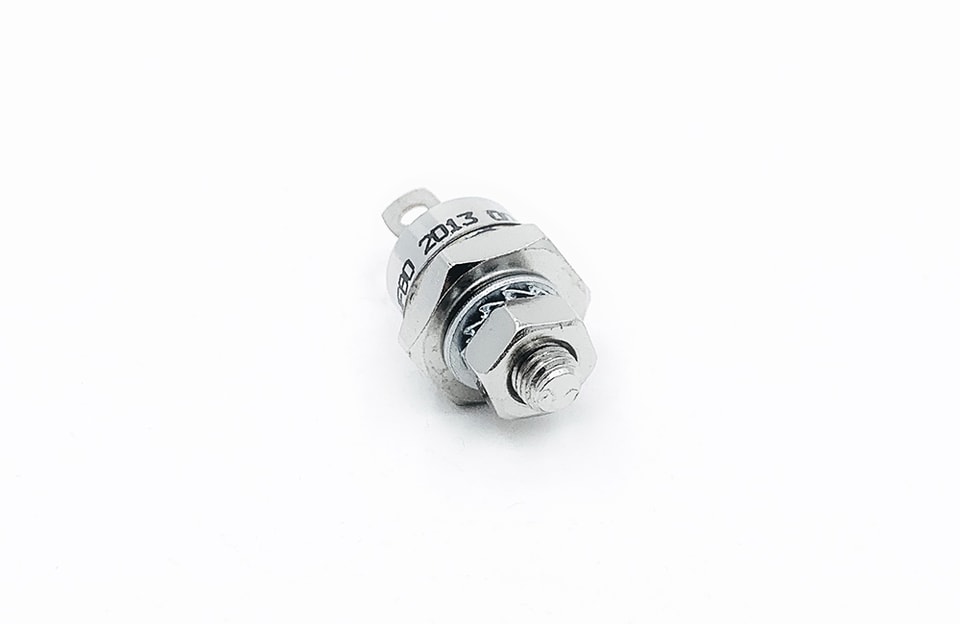

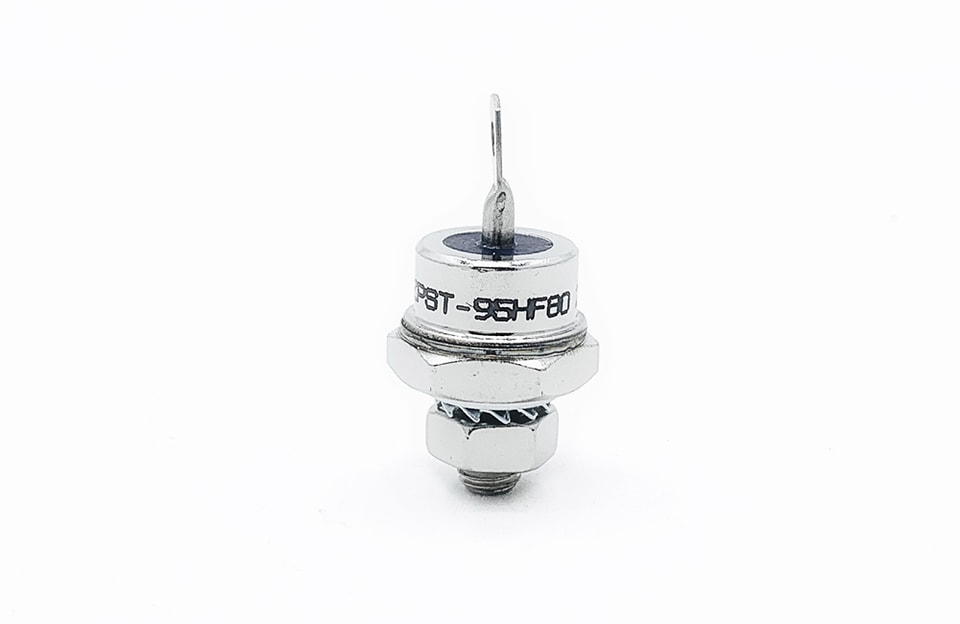

Estilo de caja

DO-5

Consulte la tabla de contornos
