YZPST-PWA-150A06
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

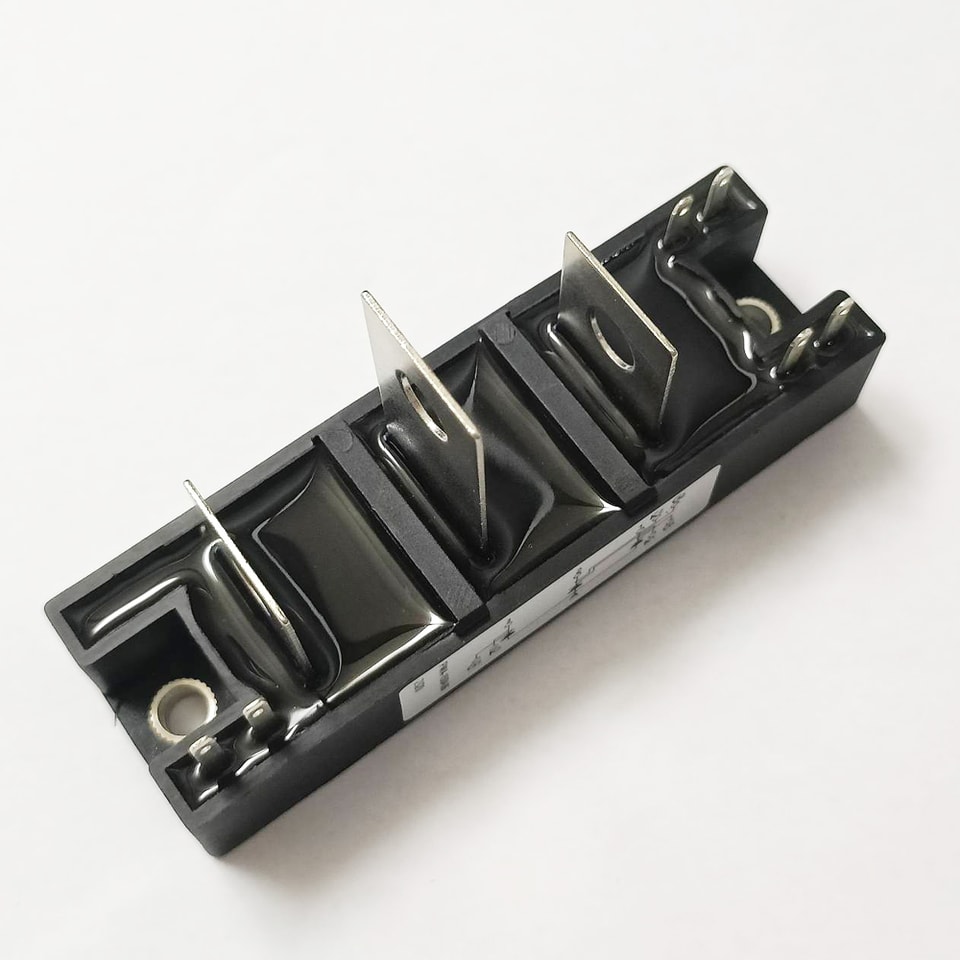

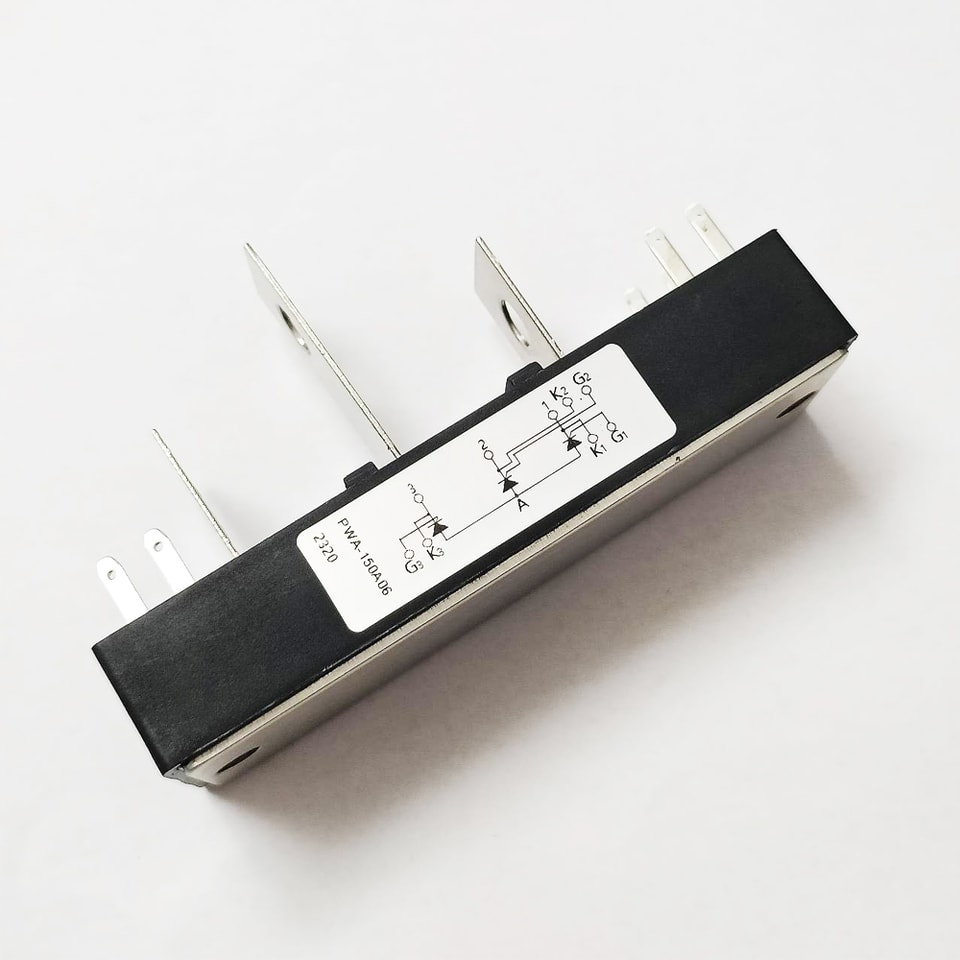

Módulos de tiristores TIPO: YZPST-PWA150SA-4
Este producto es un módulo tiristor adecuado para aplicaciones de rectificación trifásica de bajo voltaje.
·IT(AV) 150 A (cada dispositivo)
·Alta corriente de sobrecarga 3000 A (60 Hz)
·Construcción sencilla
·No aislado. Base de montaje como terminal de ánodo común
Aplicaciones
·Fuente de alimentación para soldadura
·Diversas fuentes de alimentación de CC
Valores máximos
Símbolo | Condición | Clasificaciones | Unidad |
IT(AV) | Monofásico, media onda, conducción de 180°, TC=116°C | 150 | A |
ITRMS | Monofásico, media onda, conducción de 180°, TC=116°C | 230 | A |
ITSM | Tj=150°C | 3000 | A |
I2t | Tj=150°C | 38 | kA2S |
VDRM/VRRM |
| 400/400 | V |
di/dt | no repetitiva | 100 | A/µs |
Viso | CA 1 minuto | 3000 | V |
Tj |
| -30 ~ +150 | °C |
Tstg |
| -30 ~ +125 | °C |
W | aproximado | 250 | g |
Características eléctricas
Símbolo | Condición | Clasificaciones | Unidad |
IDRM /IRRM | A VDRM,Monofásico, media onda, Tj=150°C | 40 | mA |
VTM | Corriente en estado de conducción 450 A, Tj=150°C | 1.2 | V |
VT(TO) | Tj=150°C | - | V |
tgd | Tj=25°C | - | us |
tq | Tj=150°C | - | us |
IGT/VGT | Tj=25°C | 100 / 3,0 | mA/V |
VGD | VD=67%VDRM , Tj=150°C | 0.25 | V |
DV/DT | VD=67%VDRM | 200 | V/µs |
IH | Tj=25°C | - | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | Por módulo | 0.15 | °C/W |

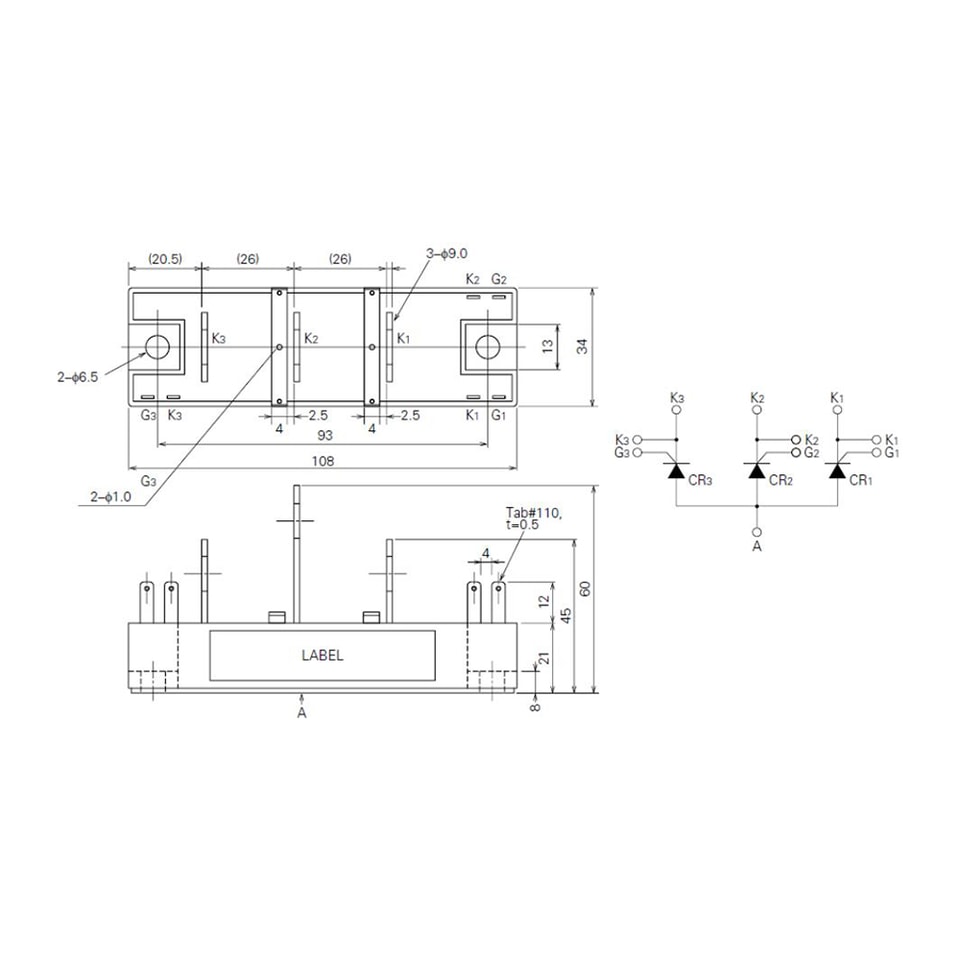

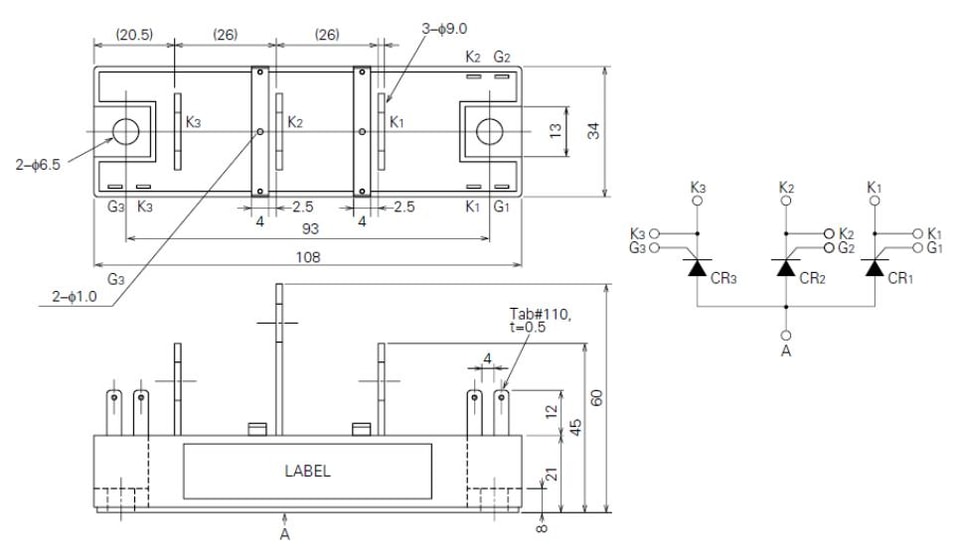

Dibujo esquemático
.jpg)
.jpg)
