COMPONENTE DE POTENCIA

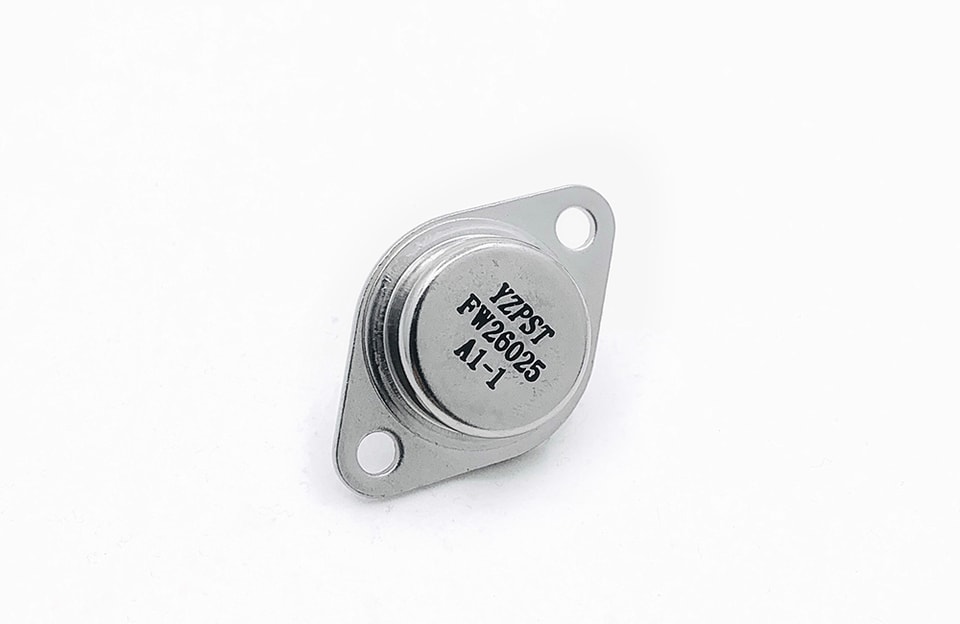

YZPST-FW26025A
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
hFE = 5000 (mín.) a IC= -2A
Tensión de sustentación colector-emisor-
VCEO(SUS) = -100V (mín.)
Variaciones mínimas entre lotes para un rendimiento sólido del dispositivo y un funcionamiento fiable.
Diseñado para equipos industriales lineales y de conmutación
Descripción
Alta ganancia de corriente en CC-hFE = 5000 (mín.) a IC= -2A
Tensión de sustentación colector-emisor-
VCEO(SUS) = -100V (mín.)
Variaciones mínimas entre lotes para un rendimiento sólido del dispositivo y un funcionamiento fiable.
Aplicaciones
Diseñado para equipos industriales lineales y de conmutación
YZPST puede proporcionar la siguiente lista de transistores Darlington
| Transistor Darlington en encapsulado TO3, etc. | |||||||||||
| Tipo | Polaridad | PCM | ICM | VCEO | VCBO | VEBO | HFE |  Nota | |||
| MÍN | MÁX | IC | VCE | ||||||||
| W | A | V | V | V | A | V | |||||
| MJ10000 | NPN | 175 | 20 | 350 | 450 | 8 | 1K | 8K | 2 | 5 | cortacésped motorizado |
| MJ10012 | NPN | 175 | 10 | 400 | 600 | 8 | 1K | 8K | 2 | 5 | Encendedor de automóviles |
| MJ11015 | PNP | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Amplificador de potencia de audio |
| MJ11016 | NPN | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Fuente de alimentación para inversor |
| MJ11032 | NPN | 300 | 50 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Fuente de alimentación para inversor |
| MJ11033 | PNP | 300 | 50 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Fuente de alimentación para inversor |

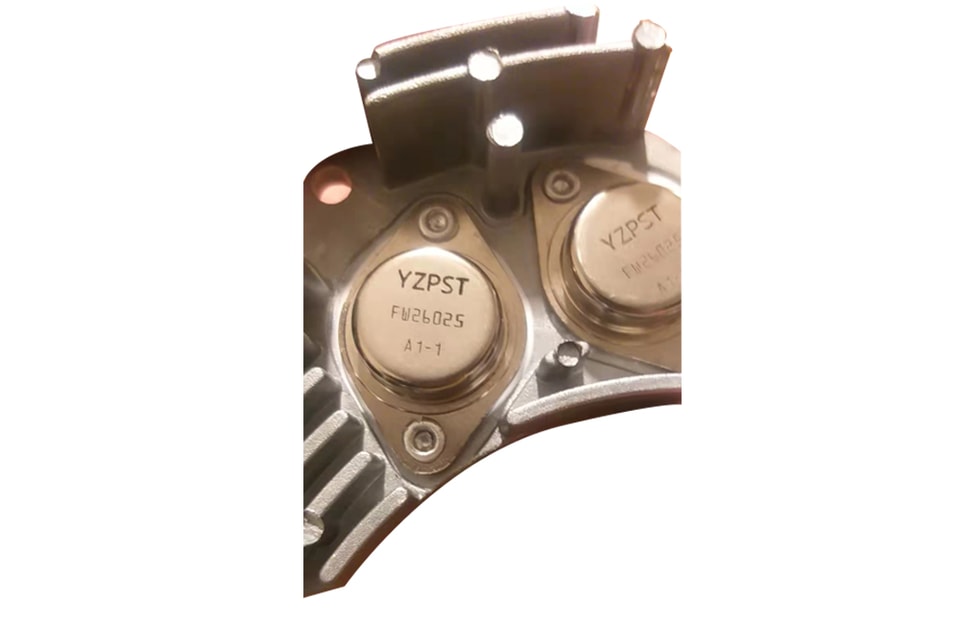

| FW26025A-1 | PNP | 100 | 15 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Controlador de ventilador |
| FW26025A-2 | PNP | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | Controlador de ventilador |
| BU932 | NPN | 150 | 15 | 400 | 500 | 8 | 2K | 8K | 2 | 5 | Encendedor de automóviles |
| BU941 | NPN | 180 | 15 | 400 | 500 | 8 | 2K | 8K | 2 | 5 | Encendedor de automóviles |
| 2SD798 | NPN | 30 | 6 | 300 | 600 | 8 | 1K | 8K | 2 | 5 | cortacésped motorizado |
| TIP122 | NPN | 65 | 5 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | Fuente de alimentación conmutada |
| TIP127 | PNP | 65 | 5 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | Fuente de alimentación conmutada |
| TIP132 | NPN | 70 | 8 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | Controlador LED |
| TIP137 | PNP | 70 | 8 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | Controlador LED |
| TIP142 | NPN | 125 | 10 | 120 | 120 | 8 | 1K | 10K | 2 | 5 | Regulador de voltaje |
| TIP147 | PNP | 125 | 10 | 120 | 120 | 8 | 1K | 10K | 2 | 5 | Regulador de voltaje |
Para obtener más información sobre el transistor Darlington, descargue el archivo PDF anterior titulado "YANGZHOU POSITIONING TECH CO piezas de tiristores y diodos de potencia"
No hay contenido adicional del producto disponible.
