Características:
- Estructura totalmente difundida
- Alta capacidad frente a sobretensiones
- Recuperación inversa suave
- Encapsulado cerámico hermético y robusto
- Dispositivo ensamblado por presión

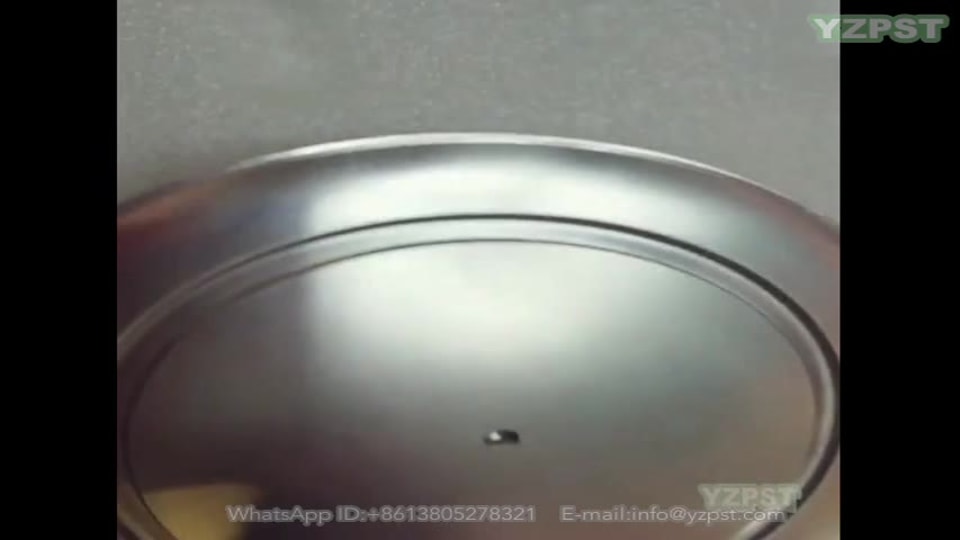

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-DRD5940H55
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicaciones típicas:
- Rectificador para aplicaciones de accionamiento
- Convertidores de media tensión
- Aplicaciones de potencia pulsada
- Aplicaciones crowbar
VRRM (1) | VRSM (1) |
5500 | 5600 |
VRRM = tensión inversa de pico repetitiva
VRSM = tensión inversa de pico no repetitiva (2)
VRSM = tensión inversa de pico no repetitiva (2)
Corriente de fuga inversa de pico repetitiva | IRRM | 50 mA 600 mA |
Notas:
Todos los valores nominales se especifican para Tj=25 oC salvo
que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una
onda sinusoidal aplicada de 50 Hz/60 Hz sobre el
rango de temperatura de -40 a +150 oC.
(2) Ancho de pulso máx. de 10 ms
(3) Valor máximo para Tj = 150 oC.
(4) Consulte la definición de parámetros a continuación:
Todos los valores nominales se especifican para Tj=25 oC salvo
que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una
onda sinusoidal aplicada de 50 Hz/60 Hz sobre el
rango de temperatura de -40 a +150 oC.
(2) Ancho de pulso máx. de 10 ms
(3) Valor máximo para Tj = 150 oC.
(4) Consulte la definición de parámetros a continuación:
Estado de conducción
* Para valores máximos garantizados, contacte con fábrica
Parámetro | Símbolo | Mín. | Máx. | Tipo | Unidades | Condiciones |
Valor promedio máximo de la corriente en estado de conducción | IF(AV) | 5940 | A | Senoidal, conducción de 180°, Tc=100°C | ||
Valor RMS de la corriente en estado de conducción | IF(RMS) | 9330 | A | Valor nominal | ||
Pico de sobretensión de un ciclo (corriente no repetitiva) | IFSM | 93.6 | kA | Tj=150°C, VR=0V, tp=10ms | ||
I cuadrado t | I2t | 43.8×103 | kA2s | 10 ms | ||
Tensión máxima en estado de conducción | VFM | 1.26 | V | IFM =6000 A; Tj = Tj Máx | ||
Tensión umbral | VF0 | 0.8 | V | Tj = Tj Máx | ||
Resistencia de pendiente | rf | 0.076 | mΩ | Tj = Tj Máx | ||
Carga de recuperación inversa (4) | Qrr | 9000 | - | mC | ||
Tiempo de recuperación inversa (4) | tRR | - | ms |
Para más información sobre el diodo estándar, descargue el archivo PDF indicado arriba"YANGZHOU POSITIONING TECH CO piezas de tiristores y diodos de potencia"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
* Las superficies de montaje deben ser lisas, planas y engrasadas
CARACTERÍSTICAS TÉRMICAS Y MECÁNICAS
Parámetro | Mín. | Máx. | Típ. | Unidades | Condiciones | |
Temperatura de funcionamiento | Tj | 0 | +150 | °C | ||
Temperatura de almacenamiento | Tstg | -40 | +160 | °C | ||
Resistencia térmica - unión a encapsulado | RQ (j-c) | 0.004 | °C/W | Refrigeración por ambos lados Refrigeración por una sola cara | ||
Resistencia térmica - encapsulado a disipador | RQ (c-s) | 1 | °C/W | Refrigeración por ambos lados Refrigeración por una sola cara | ||
Resistencia térmica - unión a disipador | RQ (j-s) |
-
-
| °C/kW | Refrigeración por ambos lados Refrigeración por una sola cara | ||
Fuerza de montaje | P | 110 | 130 | kN | ||
Peso | W | - | Kg | aprox. |
CONTORNO Y DIMENSIONES DE LA CAJA
Símb. | A | B | C | D | H |
mm | 172 | 110 | 159 | 3.5×3 | 35±1 |
YZPST puede proporcionar la siguiente lista de equivalentes de diodos estándar con alta unión(Tipos cápsula)
| Tipo | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (máx.) Tj=125 °C | VFM(máx.) | Tvj | Rthjc | F±10% | ||
| A | KA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | KN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
Para más información sobre el diodo estándar, descargue el archivo PDF anterior llamado"YANGZHOU POSITIONING TECH CO piezas de tiristores y diodos de potencia"
