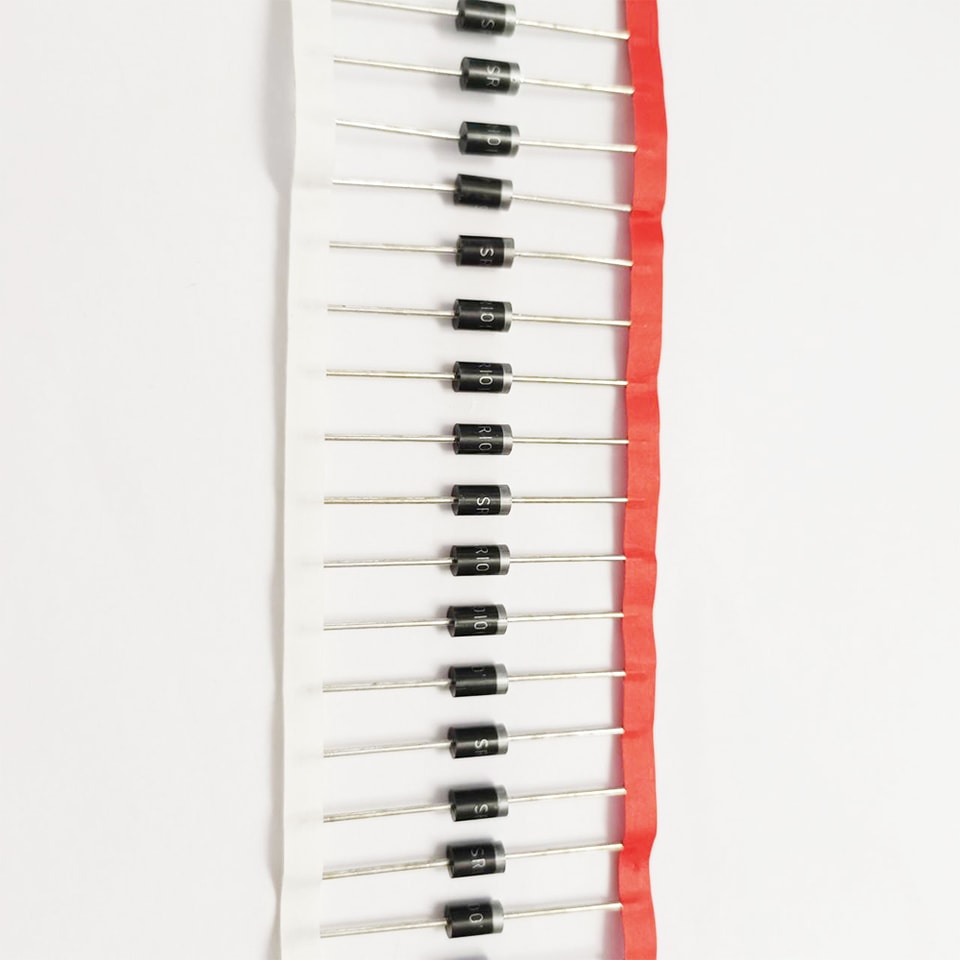

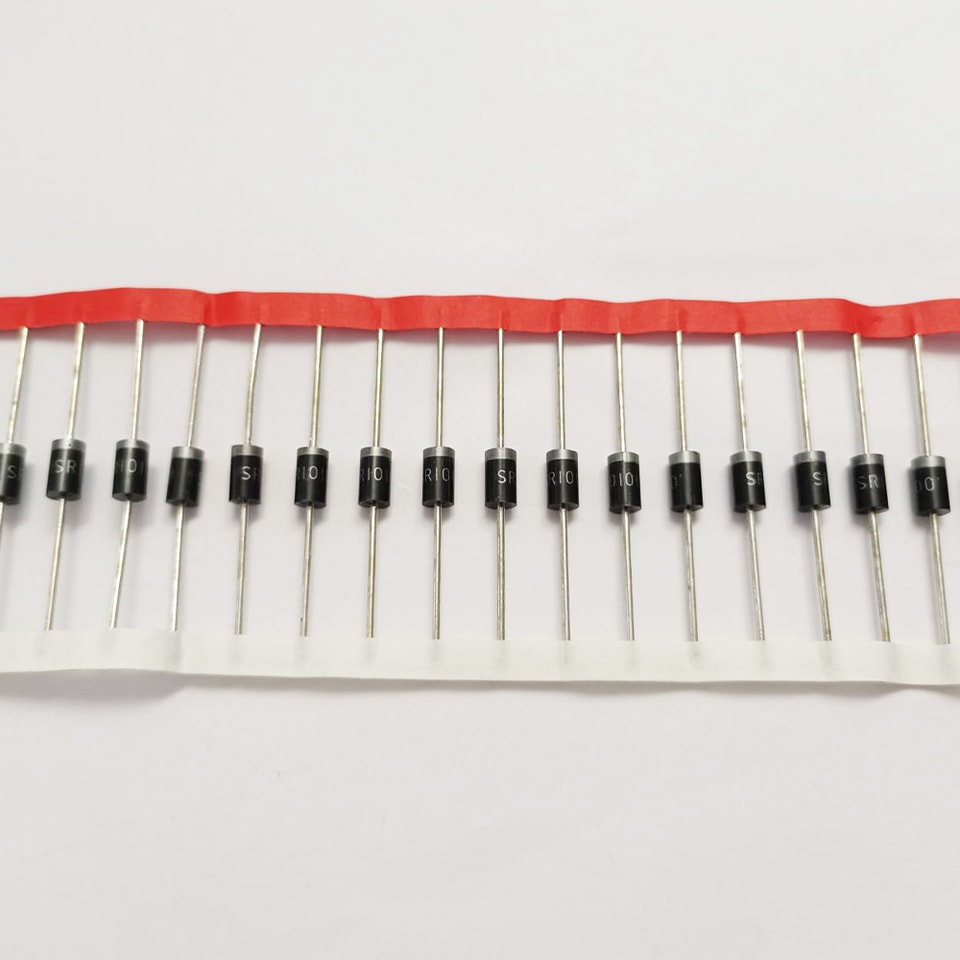

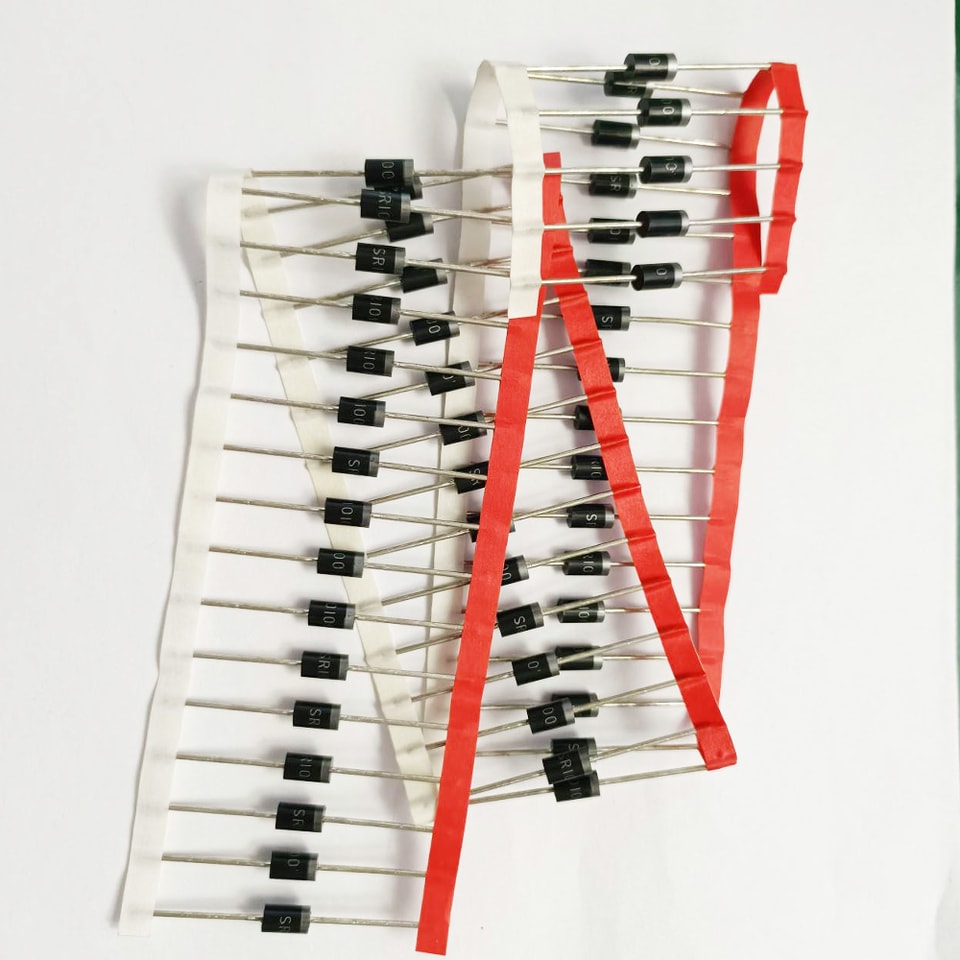

YZPST-SR10100 Diodo rectificador de barrera Schottky de plástico de alta eficiencia SR10100
Diodo rectificador de barrera Schottky de plástico
YZPST-SR10100
Características
Rectificador de silicio metálico, conducción de portadores mayoritarios · Anillo de protección para transitorios
Baja pérdida de potencia, alta eficiencia
Alta capacidad de corriente, bajo VF
Alta capacidad de sobretensión
El paquete de plástico tiene clasificación de inflamabilidad UL 94 V-0
Datos mecánicos
Cajas: plástico moldeado JEDEC R-6
Polaridad: La banda de color denota cátodo
Peso: 0.07 onzas 2.1 gramos
Posición de montaje: Cualquiera
Diodo rectificador de barrera Schottky de plástico
YZPST-SR10100
Características
Rectificador de silicio metálico, conducción de portadores mayoritarios
· Anillo de protección para transitorios
Baja pérdida de potencia, alta eficiencia
Capacidad de corriente alta, VF baja
Alta capacidad de sobretensión
El paquete de plástico tiene clasificación de inflamabilidad UL 94 V-0
Datos mecánicos
Cajas: plástico moldeado JEDEC R-6
Polaridad: Banda de color cenotes cátodo
Peso: 0.07 onzas 2.1 gramos
Posición de montaje: Cualquiera
Calificaciones máximas y características eléctricas
Calificaciones a 25℃ temperatura ambiente a menos que se especifique lo contrario.
Fase única, media onda, 60Hz, carga resistiva o inductiva.
Para carga capacitiva, reduzca la corriente en un 20%
| Símbolos | SR 10100 | Unidad | ||
| Pico repetitivo máximo Voltaje inverso | V RRM | 100 | V | |
| Máximo Voltaje RMS | V R(RMS) | 70 | V | |
| Máximo Voltaje de bloqueo de CC | V CC | 100 | V | |
| I F(AV) | 10 | A | ||
| Máximo promedio Directo Corriente rectificada media | ||||
| Corriente máxima de pico directo t 8.3 ms sencillo media onda sinusoidal superpuesto en carga nominal | I FSM | 150 | A | |
| @ IF =10A | ||||
| Voltaje directo máximo | V F | 0.85 | V | |
| Corriente inversa máxima | @ TA = 25 ℃ @ TA = 100 ℃ | IR | 0.5 | mA |
| 50 | ||||
| Resistencia térmica típica | R heta JA | 3 | ℃ //W | |
| Rango de temperatura de almacenamiento | T STG | -205 | ℃ | |
| Junction temperatura rango en reducida tensión inversa en D C directa modo | Tj | -205 | ℃ | |
