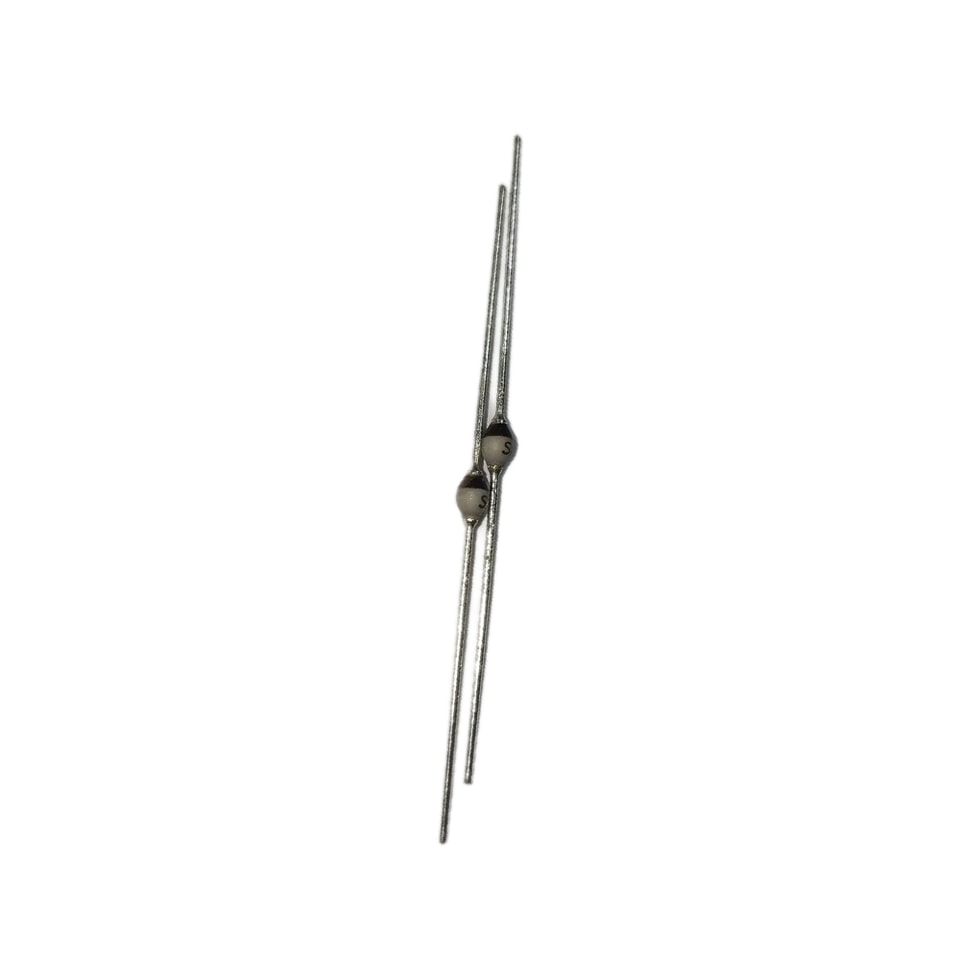

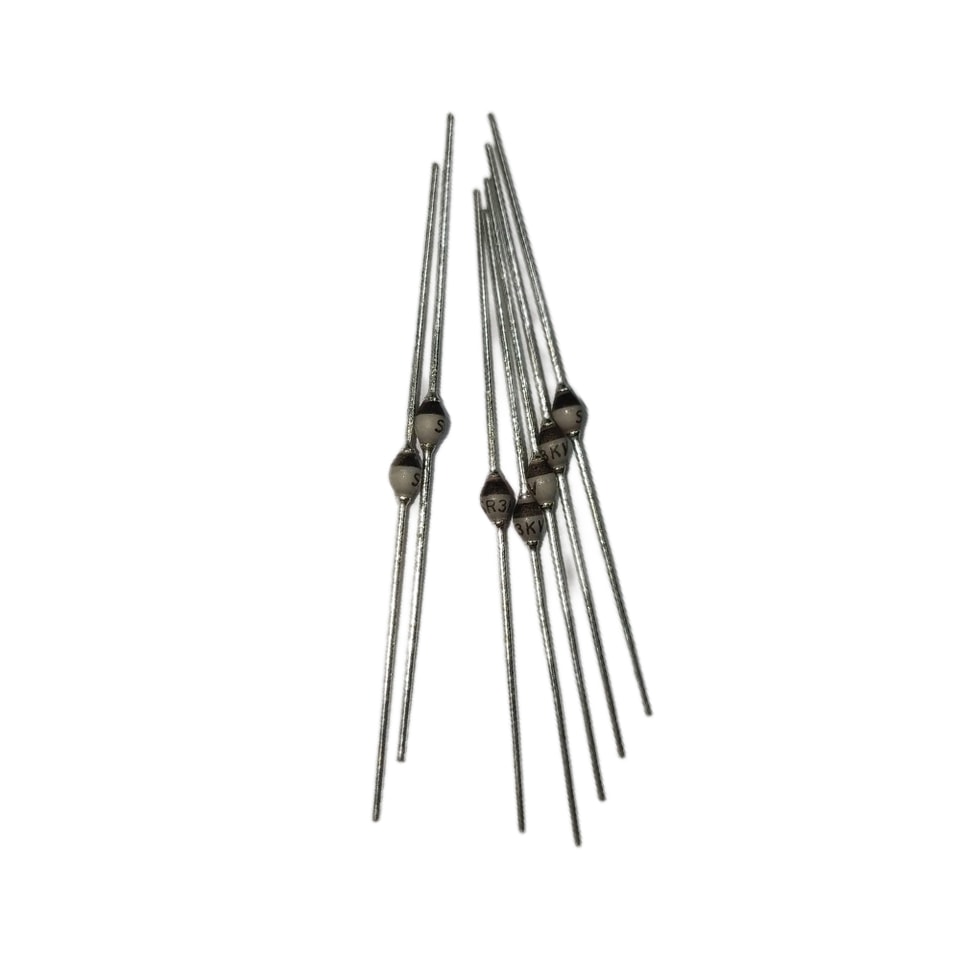

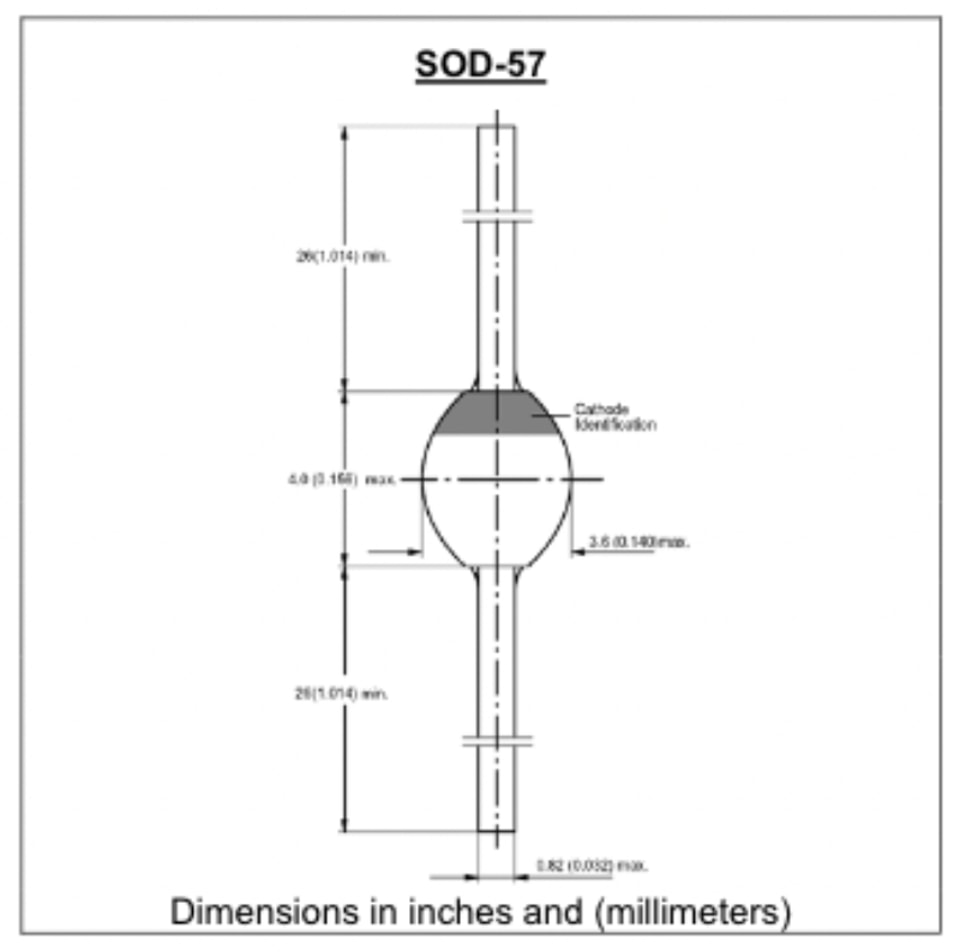

YZPST-SR3KV

ABSOLUTOS      VALORES      Y      ELÉCTRICAS      CARACTERÍSTICAS

(monofásico, media onda, 60 Hz, carga resistiva o inductivaiva potencia nominal de carga a 25 °C, salvo que que se indicado)

Símbolo

SR3KV

unidades

Tensión inversa pico recurrente máximage

VRRM

3000

V

Tensión RMS máxima

VRMs

2100

V

Tensión máxima de bloqueo en CCge

VCC

3000

V

Tensión mínima de ruptura inversa    IR=100μA

V(BR)R

3100

V

Corriente media rectificada directa media ondamedia

IFAV

0.25

A

Corriente de sobretensión directa máxima 10 ms, media onda sinusoidal

lFSM

15

A

Tensión directa máxima at 0,25 A

VF

5.0

V

No repetitivo pico inversa avalancha energía a leRR)=0,2 A

ER

5.0

Corriente inversa continua máximante

a la tensión nominal de bloqueo en CC voltaje

Tj=25℃ Tj=125 ℃

lR

10.0 100.0

μA

Tiempo de recuperación inversa máximo(Nota 1)

Trr

250

nS

Resistencia térmica típicaistencia            (Nota 2)

Rth(ja) Rth(jc)

45

25

℃/W

Capacitancia típica de la unión          (Nota 3)

Cj

10.5

pF

Temperatura de almacenamiento y de unión en funcionamientoeratura

Tstg,Tj

-55 a +175

℃

Nota:

1. Condición de recuperación inversa If=0.5A,Ir=1.0A, Irr =0.25A 2. Longitud de los terminales I=10 mm, TL=constante

3. Medido a 1,0 MHz y aplicado Vr=4,0 V

Mín.

3000.00

Mín.

Máx.

10

5

250

Máx.

Condición

IR

VRRM

IF

Condición

Bin1@

100 μA

3000 V

0.25 A

If = 0,5 A,Ir =1.0A, I rr =0,25 A

Bin1@

Ítem

VRRM(V)

IR( μA)

VF(V)

TRR(ns)

Ítem

1

3889

0.198

2.281

115

2

3867

0.097

2.179

126

3

3866

0.316

2.172

120

4

3974

0.18

2.18

124

5

3883

0.202

2.21

123

6

3813

0.189

2.201

122

7

3747

0.164

2.252

112

8

3958

0.184

2.418

112

9

3851

0.111

2.137

125

10

3818

0.115

2.202

116

11

3991

0.125

2.231

122

12

3735

0.184

2.629

96

13

3913

1.104

2.239

118

14

3932

0.128

2.461

106

15

3899

0.11

2.203

122

Mín.

3735

0.097

2.137

96

Máx.

3991

1.104

2.629

126

Promedio

3875.733

0.227133

2.26633

117.2667
