P/N: YZPST-30SQ045

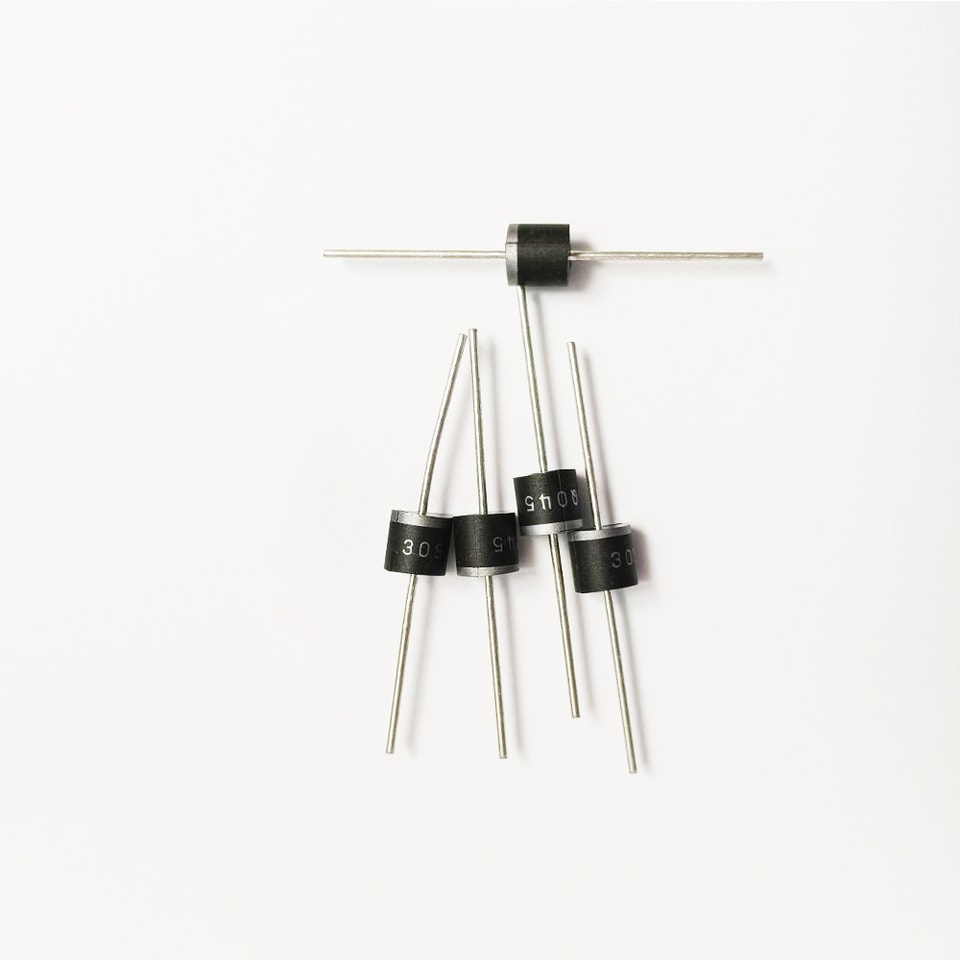

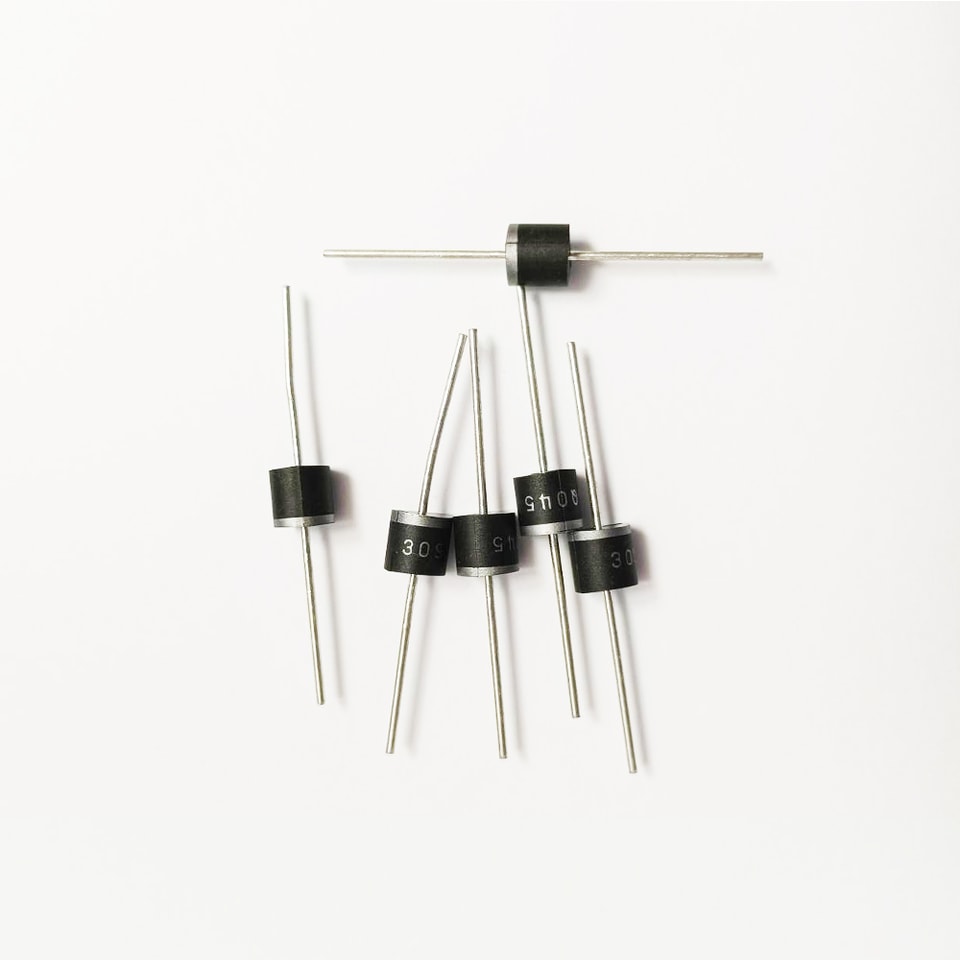

Rectificador Schottky de encapsulado plástico
Características
Rectificador de silicio metálico, conducción por portadores mayoritarios
Anillo de guarda para protección transitoria
Baja pérdida de potencia, alta eficiencia
Alta capacidad de corriente, bajo VF
Alta capacidad de sobretensión
El encapsulado plástico tiene clasificación de inflamabilidad UL 94 V-0
Datos mecánicos

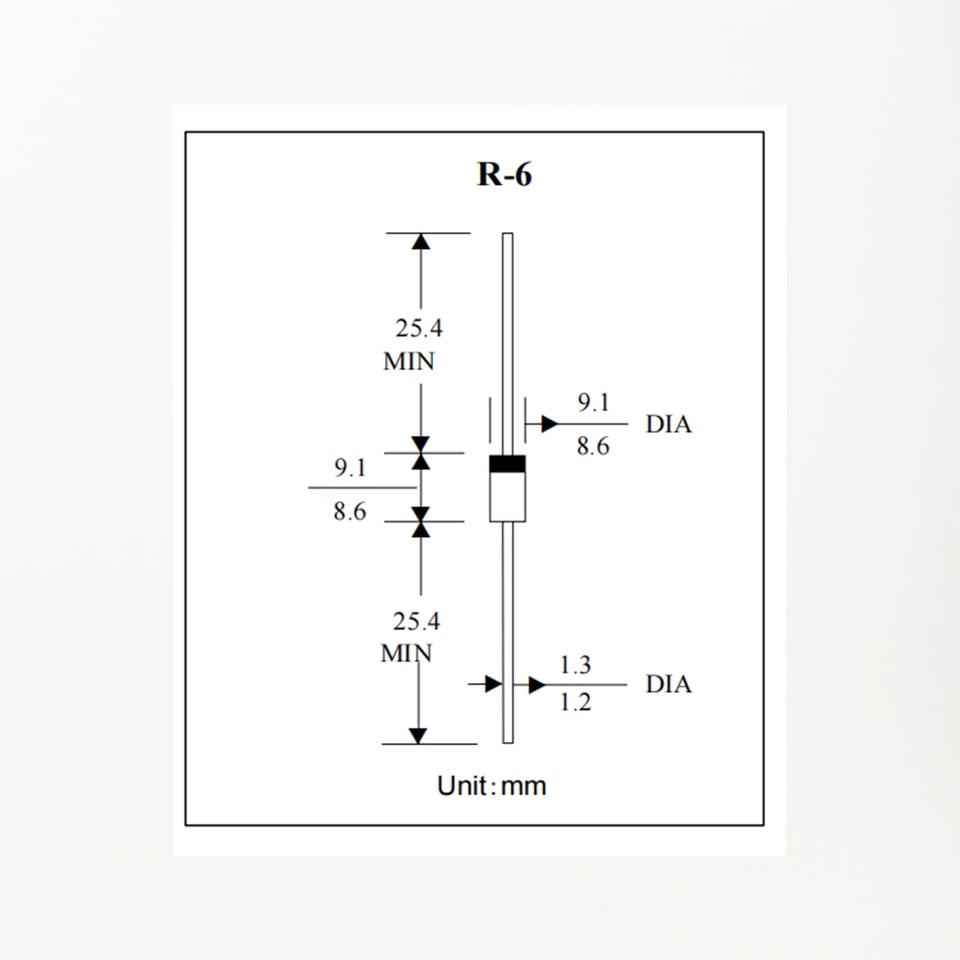

Encapsulados: plástico moldeado JEDEC R-6
Polaridad: banda de color cátodo
Peso: 0.07 onzas 2.1 gramos
Posición de montaje: cualquiera
Valores máximos nominales y características eléctricas
Valores nominales a temperatura ambiente de 25 ℃, salvo que se indique lo contrario.
Monofásico, de media onda, 60 Hz, carga resistiva o inductiva.
Para carga capacitiva, reduzca la corriente en un 20%.
30SQ045 | Unidad Unidad | ||||
Pico máximo repetitivo tensión inversa | VRRM | 45 | V | ||
Tensión eficaz máxima | VR(RMS) | 31.5 | V | ||
CC máxima Tensión de bloqueo | VCC | 45 | V | ||
@IF=30 A Tensión directa máxima | VF | 0.55 | V | ||
Corriente rectificada media directa máxima rectificada | IF(AV) | 30 | A | ||
Corriente de sobretensión directa de picocorriente en un solo ciclo de 8,3 ms de media onda sinusoidal superpuesta sobre la corriente nominal carga | IFSM |
300 |
A | ||
Corriente inversa máxima | @TA = 25℃ @TA = 100℃ | IR | 0.2 10 | mA | |
Térmica típica resistencia | RθJA | 3.0 | ℃//W | ||
Rango de temperatura de almacenamiento | TSTG | -55 --- +150 | ℃ | ||
Temperatura de unión rango a tensión inversa reducida en CC modo directo |
VR≤80%VRRM VR≤50%VRRM |
Tj | -55 --- +150 ≤175 ≤200 |
℃ | |
