YZPST-6A10T

SÍMBOLOS

6A05T

6A1 T

6A2T

6A4T

6A6T

6A8T

6A10T

UNIDADES

Máximo repetitiva pico inversatensión e

VRRM

50

100

200

400

600

800

1000

VOLTIOS

Máximo Tensión RMS

VEficaz

35

70

140

280

420

560

700

VOLTIOS

Máximo CC Tensión de bloqueo

VCC

50

100

200

400

600

800

1000

VOLTIOS

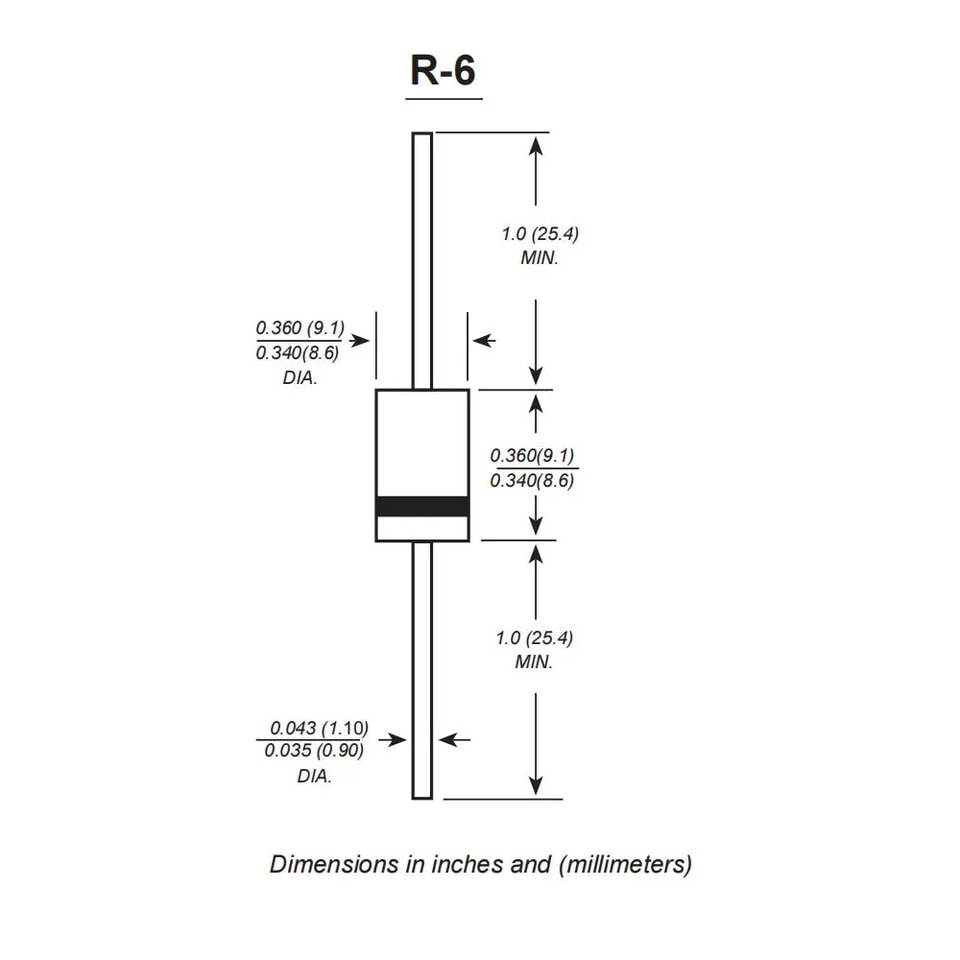

Corriente media máxima en directa rectificada 0.375”Longitud del terminal (9,5 mm) at TA=60 C

I(AV)

6.0

amperios

Corriente de sobretensión máxima en directa

semionda senoidal única de 8,3 ms superpuesta ala carga (JEDEC nominal carga (JEDEC Método)

IFSM

400

amperios

Tensión directa instantánea máximaa 6,0 A

VF

0.95

Voltios

Máximo CC corriente inversa a nominal CC Tensión de bloqueo

TA=25 C

TA100 C

IR

10.0

400

μA

Capacitancia típica de unión (NOTA 1)

CJ

150

pF

Resistencia térmica típica (NOTA 2)

RθJA

10.0

。C/W

Rango de temperatura de unión y almacenamiento de funcionamientoe

TJ,TSTG

-65 a +175

。C
