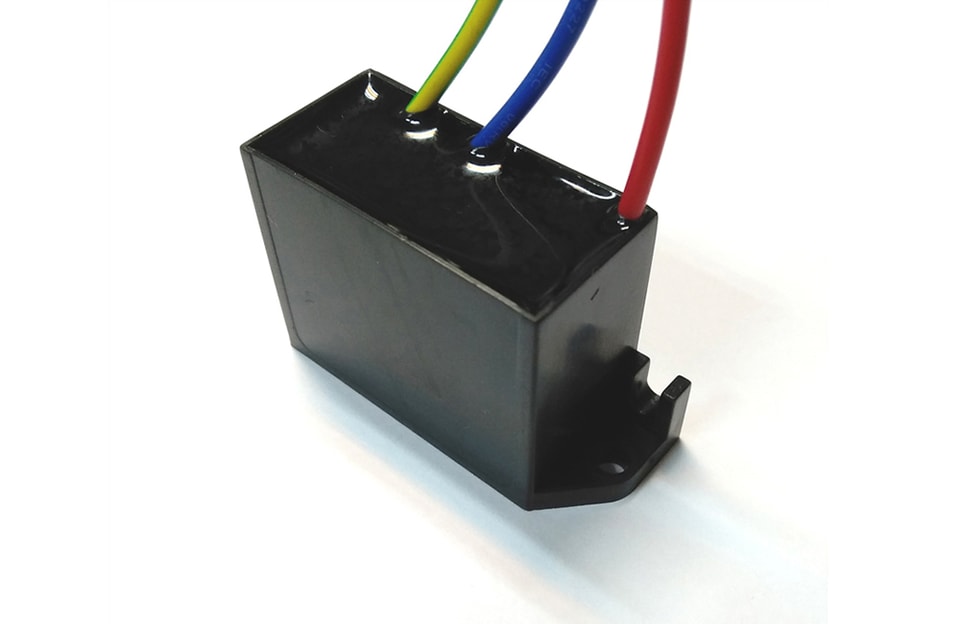

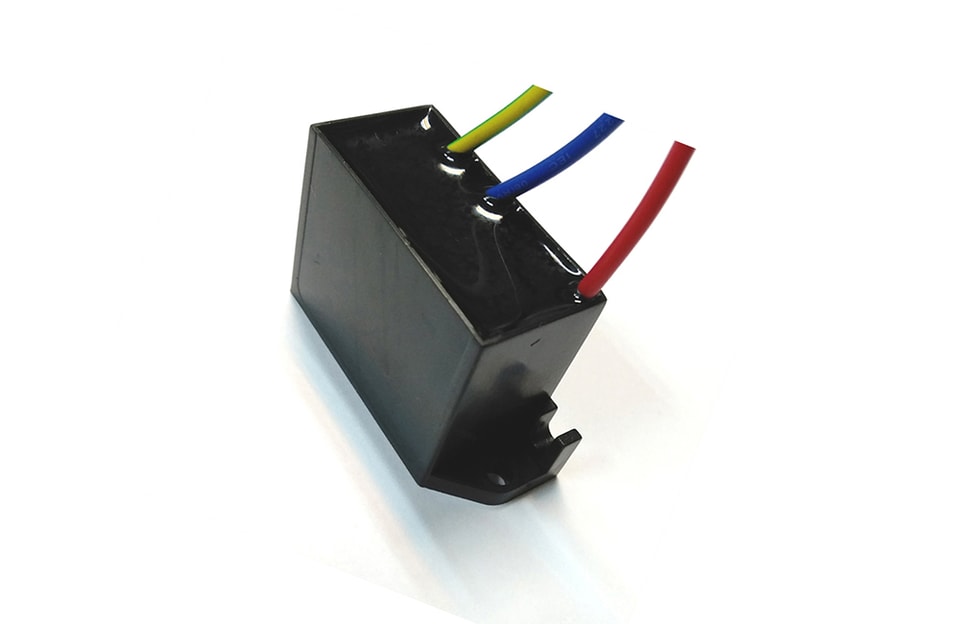

Breve introducción del producto

Este producto se utiliza para la protección contra rayos y pulsos de sobretensión de lámparas LED. Como en las lámparas LED el componente central es un diodo semiconductor, una sobretensión extrema —o incluso una ligera sobretensión— puede destruir las perlas LED; 5-6 V bastan para dañarlas. Por eso es necesario seleccionar un protector especial contra rayos para proteger la línea de alimentación del LED contra sobretensiones y evitar que, tras un rayo, se produzcan daños masivos y apagones en una misma zona. El producto desarrollado por nuestra empresa presenta las siguientes características:

1. Este producto se conecta en paralelo, lo que permite diagnosticar a tiempo el estado de funcionamiento de la protección contra rayos y actuar a tiempo para proteger las lámparas.

2. Tiene gran capacidad de absorción de sobretensiones, bajo voltaje residual de salida, tamaño reducido, estructura impermeable opcional y fácil instalación.

Para obtener más información sobre el descargador de sobretensiones LED, descargue el archivo PDF anterior titulado "YZPST-LED lightning arrester"

http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

Modelo	YZPST-LED10B	YZPST-LED20B	YZPST-LED5B
Tensión nominal de trabajo Un	110/220/277V	110/220/277V	220V
Tensión máxima de trabajo continuo Uc	150/275/320V	150/275/320V	275V
Tensión de impulso soportada Uoc	10kV	20kV	6kV
Corriente nominal de descarga In (8/20μs)	5kA	10kA	2.5kA
Corriente máxima de descarga Imax (8/20μs)	10kA	20kA	5kA
Nivel de protección de tensión Up	1kV	1.5kV	0.7kV
Corriente de fuga Ir	﹤5μA
Dimensiones exteriores	622235mm
Tiempo de respuesta Ta	≤25ns
Rango de temperatura de funcionamiento Tup	-40℃ a +70℃
Función impermeable	Opcional
Grado de protección	IP67
Material de revestimiento	Material termoplástico retardante de llama
Modo de interfaz	Terminales
Modo de conexión	Conexión en paralelo
Indicación de falla	Opcional

Método de instalación

1）Cuando los parámetros de tensión del protector no coincidan con el parámetro de funcionamiento del equipo, puede afectar el funcionamiento del circuito. Se recomienda determinar la tensión de trabajo del dispositivo al seleccionarlo.

2) Conecte la línea de fase de alimentación (L) y la línea neutra (N) al conector correspondiente del protector contra sobretensiones y asegúrese de que la conexión sea firme y fiable. Conecte adecuadamente el borne de tierra del descargador con el conductor de puesta a tierra de la protección contra rayos (resistencia de tierra recomendada ≤4Ω).
