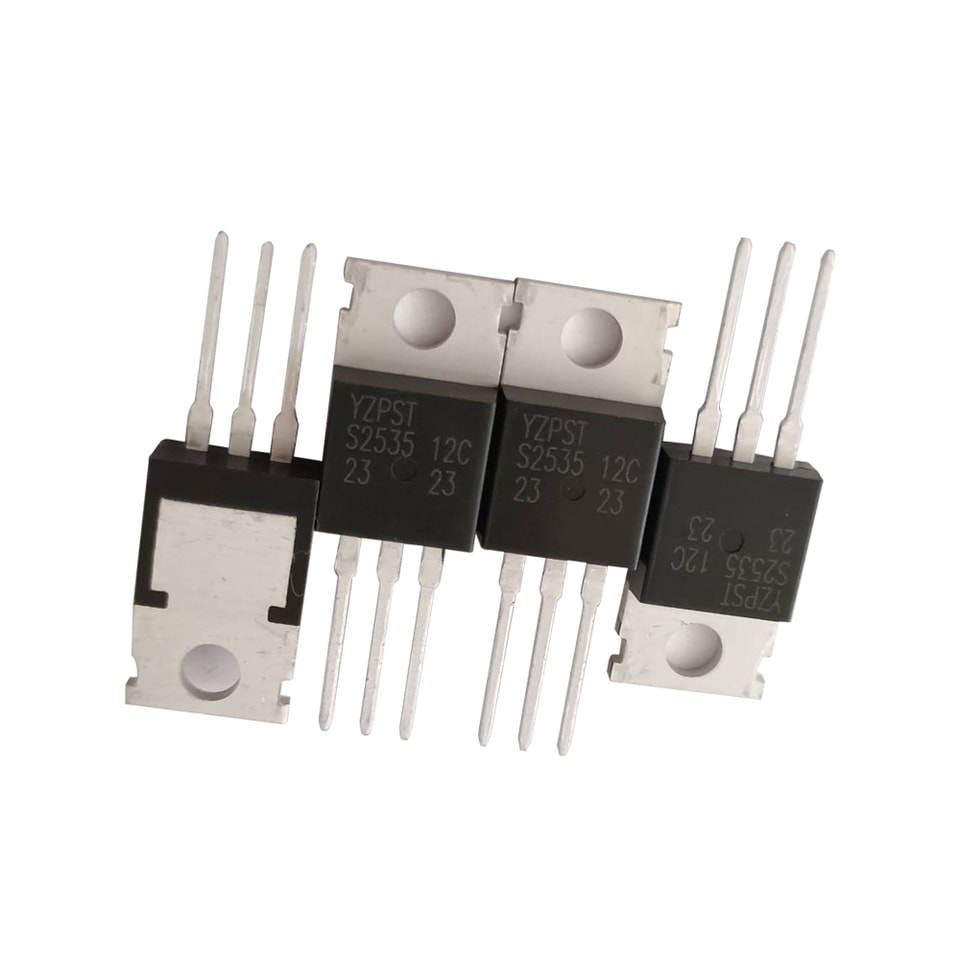

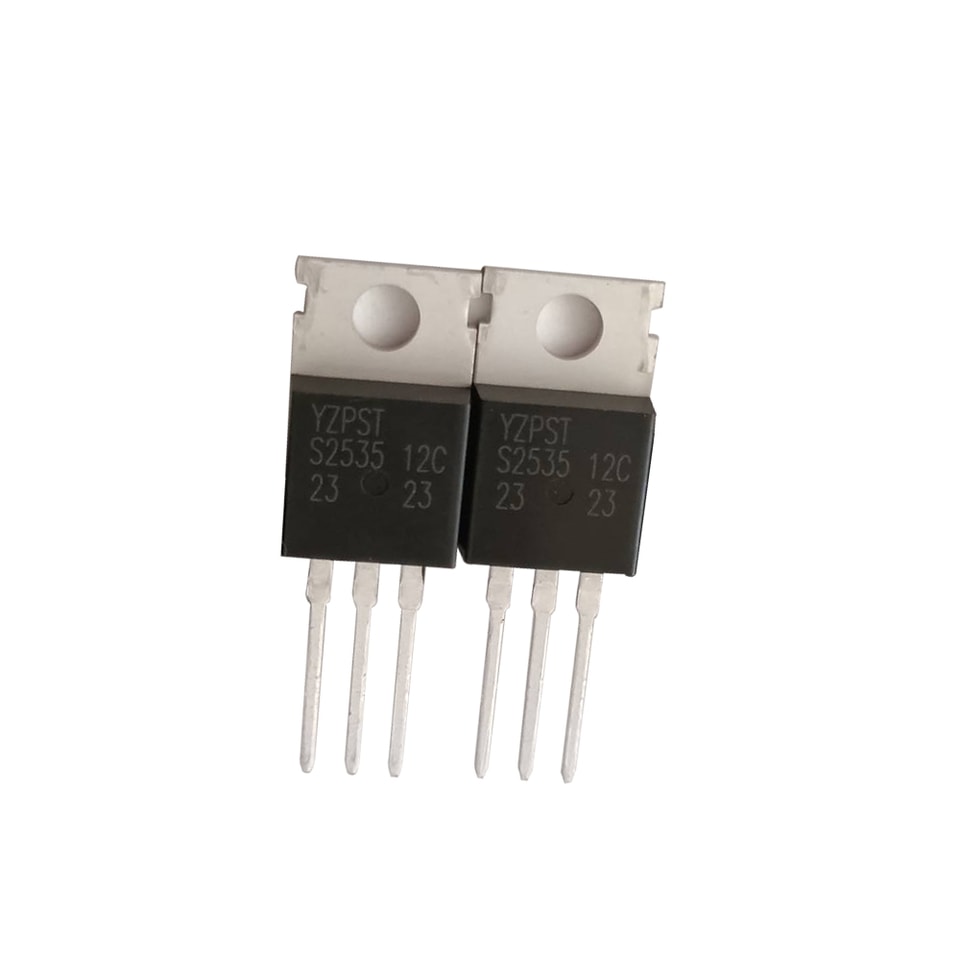

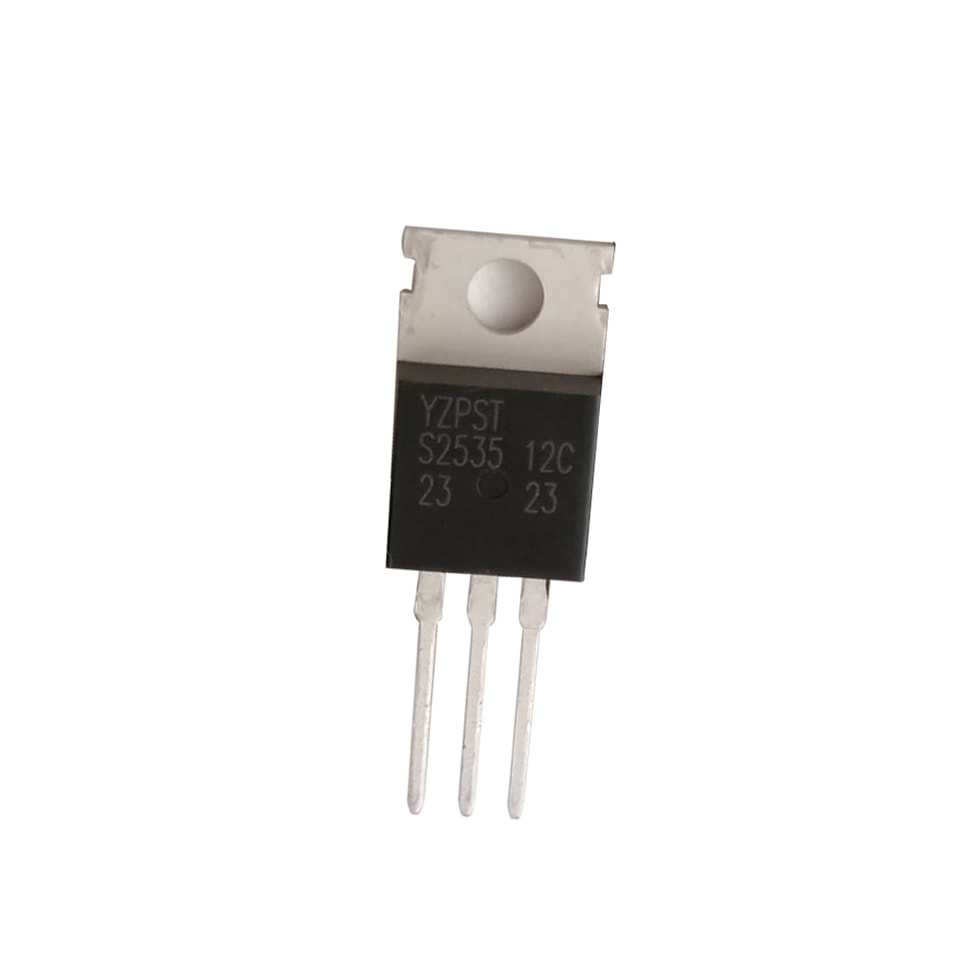

YZPST-S2535-12C
P/N: YZPST-S2535 Series 25A SCRs
La serie de SCRs YZPST-S2535 de 25A es adecuada para adaptarse a todos los modos de control
DESCRIPCIÓN:
Tiristores pasivados por vidrio en un sobre de plástico, la serie YZPST-S2535 SCRs es adecuada para adaptarse a todos los modos de control, se encuentran en aplicaciones como protección contra sobretensiones, control de motores en herramientas eléctricas y electrodomésticos de cocina, circuitos limitadores de corriente de entrada, encendido por descarga capacitiva, control de arranque suave de motores AC y circuitos de regulación de voltaje…
P/N: Serie YZPST-S2535 25A SCRs
La serie de SCRs YZPST-S2535 de 25A es adecuada para adaptarse a todos los modos de control
DESCRI PTION :
Tiristores pasivados por vidrio en un sobre de plástico, la serie YZPST-S2535 SCRs es adecuada para adaptarse a todos los modos de control, se encuentran en aplicaciones como protección contra sobretensiones, control de motores en herramientas eléctricas y electrodomésticos de cocina, circuitos limitadores de corriente de entrada, encendido de descarga capacitiva, arranque suave, control de motores AC y circuitos de regulación de voltaje...
|
Símbolo |
Valor |
Unidad |
|
IT(RMS) |
40 |
A |
|
VDRM VRRM |
1200 |
V |
|
IGT |
35 |
mA |
ABSOLUTE MAXIMUM RATINGS
|
Parame ter |
S Símbolo |
Val ue |
U nit |
|
Rango de temperatura de la unión de almacenamiento |
Tstg |
-40 ~150 |
"Celsius" |
|
Rango de temperatura de unión de operación |
Tj |
-40~125 |
"Celsius" |
|
Voltaje pico repetitivo de estado no conductor (T =25℃) |
VDRM |
1200 |
V |
|
Voltaje pico inverso repetitivo (T =25℃) |
VRRM |
1200 |
V |
|
Voltaje pico no repetitivo de sobretensión de estado no conductor |
VDSM |
VDRM +100 |
V |
|
Voltaje pico inverso no repetitivo |
VRSM |
VRRM +100 |
V |
|
Corriente eficaz en estado activo (T =100℃) |
IT(RMS) |
40 |
A |
|
Corriente pico de sobretensión no repetitiva en estado activo |
ITSM |
350 |
A |
|
Corriente media en estado activo (ángulo de conducción de 180°) |
TI (AV) |
25 |
A |
|
Valor I2t para fusión (tp=10ms) |
I2t |
450 |
A2S |
|
Tasa crítica de aumento de corriente en estado activo (I =2×IGT, tr ≤ 100 ns |
dI/dt |
150 |
A/ S |
|
Corriente pico de compuerta |
IGM |
4 |
A |
|
Disipación promedio de potencia en la compuerta |
PG(AV) |
1 |
W |
|
Symbo l |
Test Con dition |
|
Va lue |
U nit |
|
IGT |
V = 12V R = 140Ω |
MAX. |
35 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG=1.2IGT |
MAX. |
75 |
mA |
|
IH |
IT=50mA |
MAX. |
50 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125℃ |
MIN. |
500 |
V/μs |
STATIC CH ARACTERISTICS
| Symbo l | Parame ter | Valor ( MAX . ) | U nit | |
| V T M | I TM = 40 A tp =380μ s | Tj =25℃ | 1.65 | V |
| I D RM | V D = V DRM V R = V RRM | Tj =25℃ | 500 | A |
| I R RM | Tj =125 "Celsius" | 6 | m A | |
T hermal Resistances
| Symbo l | Parame ter | Valor ( MAX . ) | U nit |
| R th ( j - a ) | junction to ambient ( DC ) | 60 | |
| R th ( j - c ) | Junction to caso ( DC) | 0.9 | ℃/W |

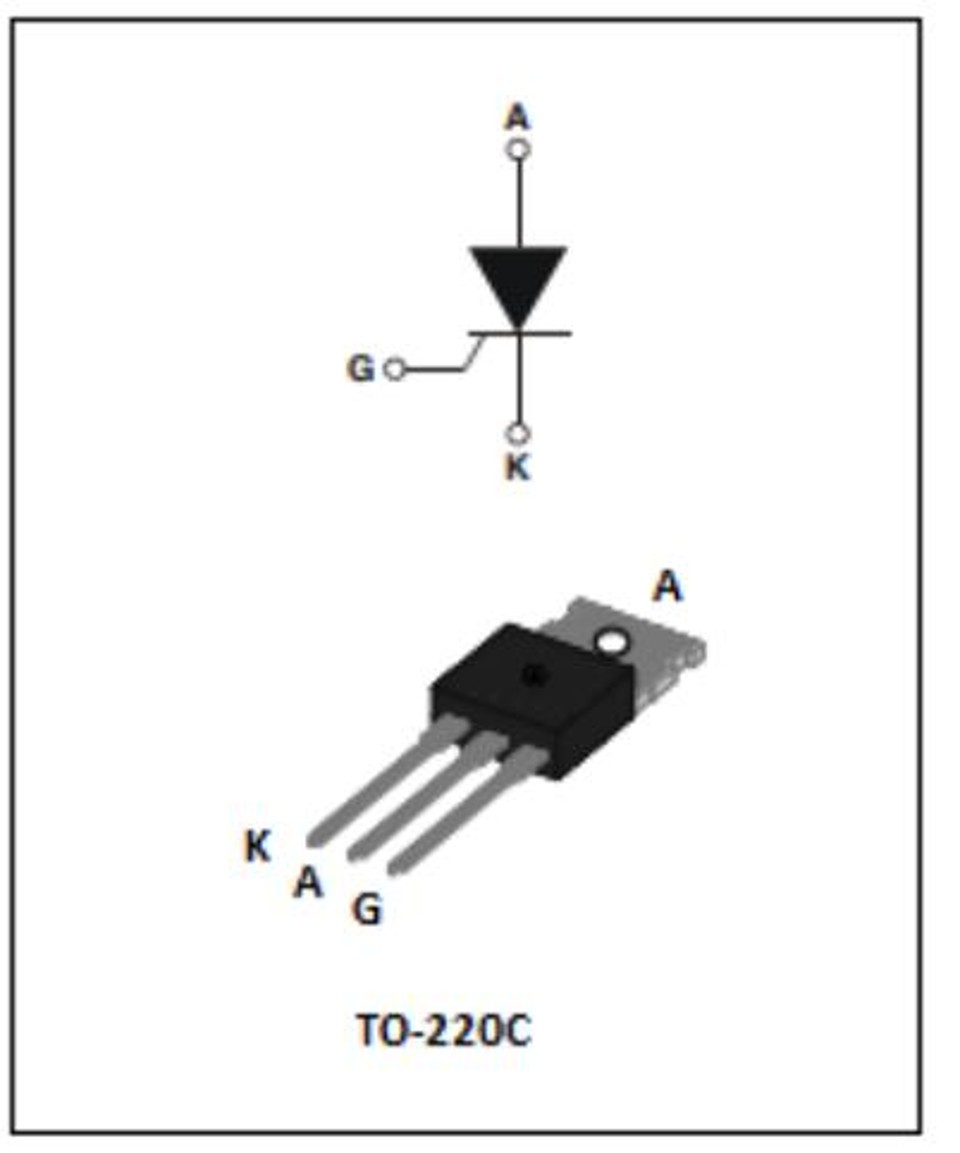

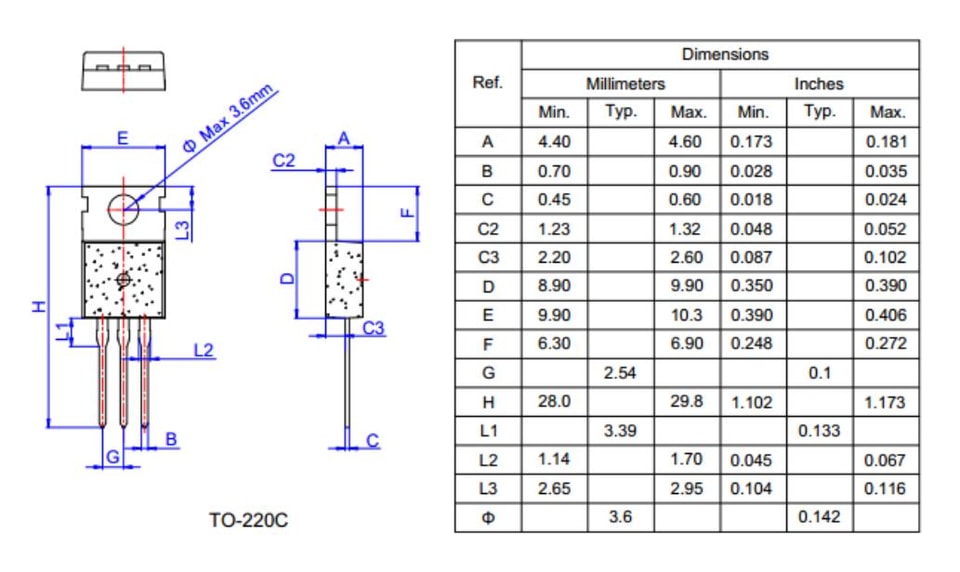

TO -2 20C Paquete Mecánico Datos
