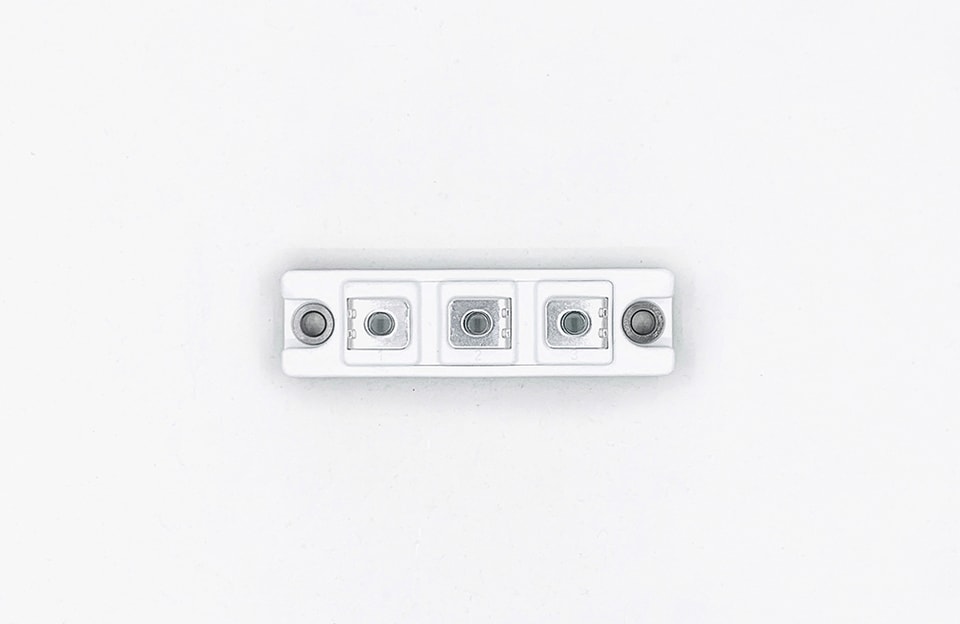

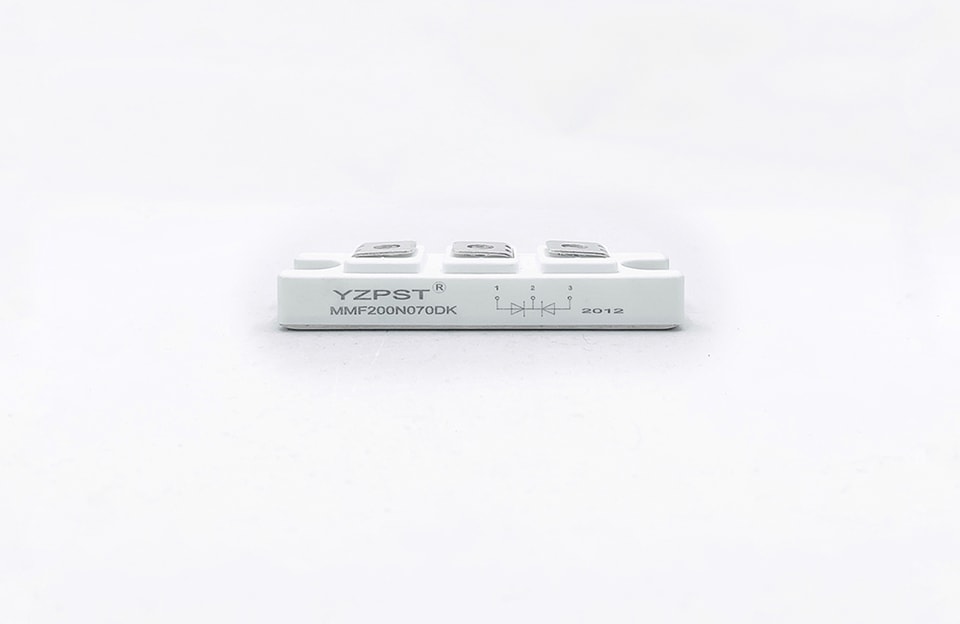

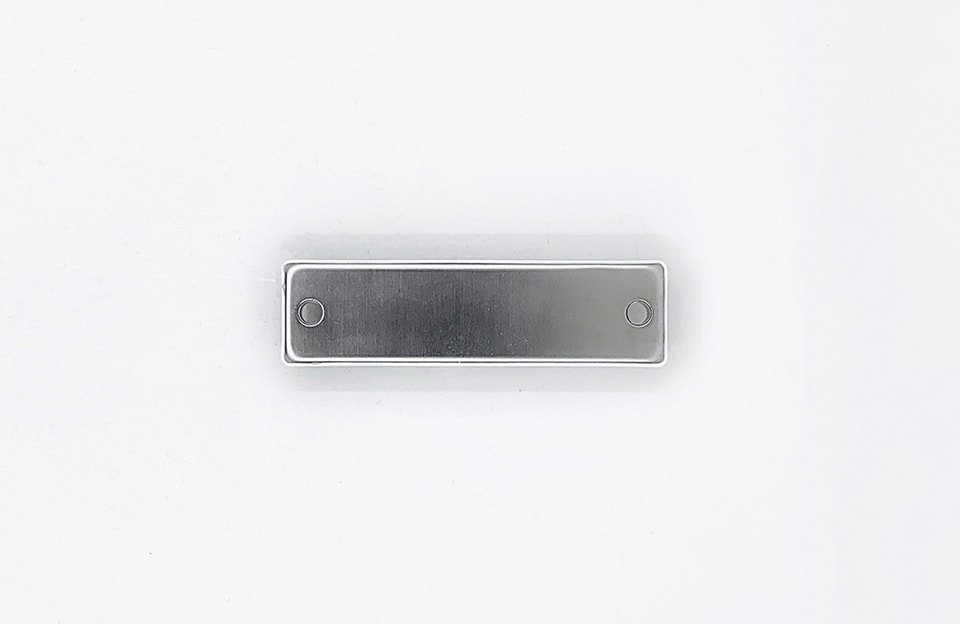

YZPST-MMF200N070DK
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
CARACTERÍSTICAS DEL PRODUCTO
Tiempo de recuperación inversa ultrarrápidoCaracterísticas suaves de recuperación inversa
Baja pérdida de recuperación inversa
Baja tensión directa
Alta capacidad de corriente de sobretensión
Baja corriente de fuga
Soldadora inverter
Sistema de alimentación ininterrumpida
Fuente de alimentación para galvanoplastia
Limpiador y soldadora ultrasónicos
Convertidor y chopper
PFC
Símbolo | Parámetro/condiciones de prueba | Valores | Unidad | |
VR | Tensión inversa continua máxima | 700 | V | |
VRRM | Tensión inversa repetitiva máxima | |||
IF(AV) | Corriente media en directa | TC=90℃, por diodo | 100 | A |
TC=90℃, por módulo | 200 | |||
IF(RMS) | Corriente eficaz en directa | TC=90°C, por diodo | 141 | |
IFSM | Corriente de sobretensión en directa no repetitiva Corriente | TJ=45℃, t=10 ms, senoidal, valor pico | 1200 | |
T =45℃, t=8,3 ms, senoidal, valor pico | 1320 | |||
I2t | Para fusión | TJ=45℃, t=10 ms, senoidal, valor pico | 7200 | A2S |
TJ=45℃, t=8,3 ms, senoidal, valor pico | 7230 | |||
PD | Disipación de potencia | 370 | W | |
TJ | Temperatura de unión | -40 a +150 | ℃ | |
TSTG | Rango de temperatura de almacenamiento | -40 a +125 | ℃ | |
Visol | Tensión de ruptura de aislamiento | CA, 50 Hz (RMS), t=1 minuto | 3000 | V |
Par de apriete | Módulo a disipador | Recomendado (M5) | 2,5～4 | Nm |
Par de apriete | Electrodos del módulo | Recomendado (M5) | 2,5～4 | Nm |
RthJC | Resistencia térmica de unión a carcasa (por diodo) | 0.34 | ℃ /W | |
Peso | 100 | g | ||
