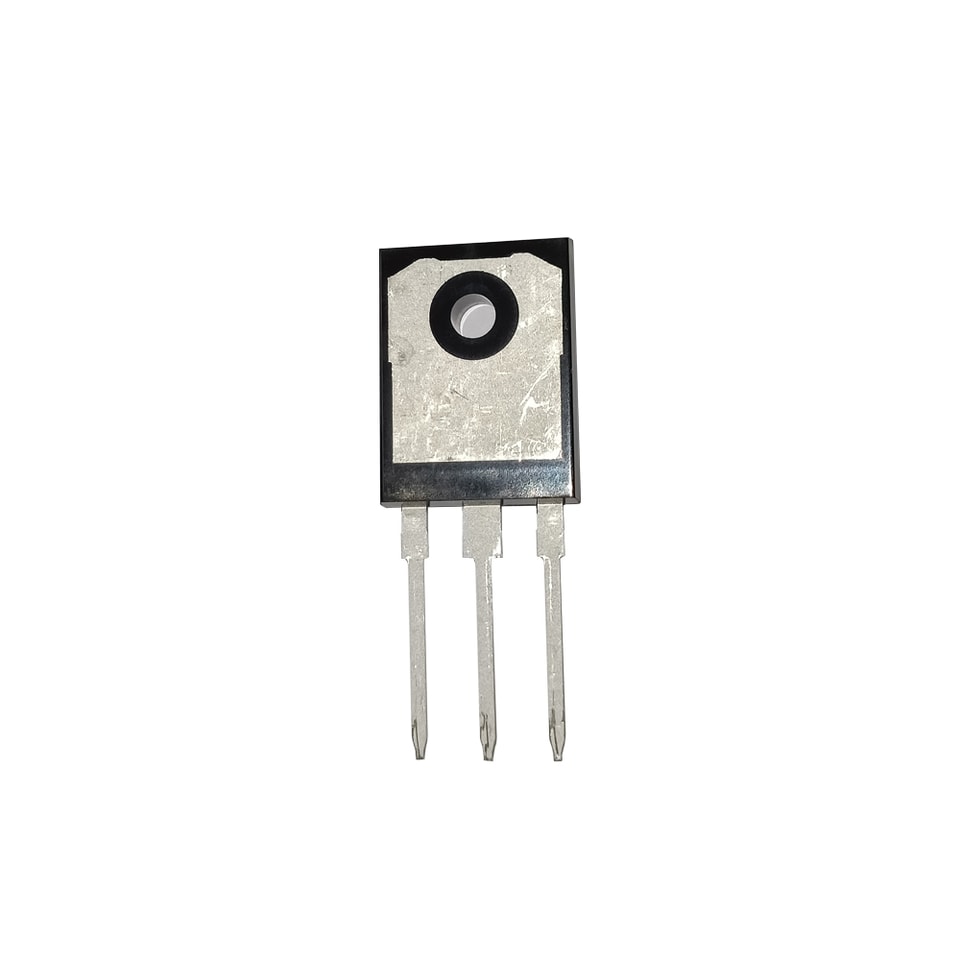

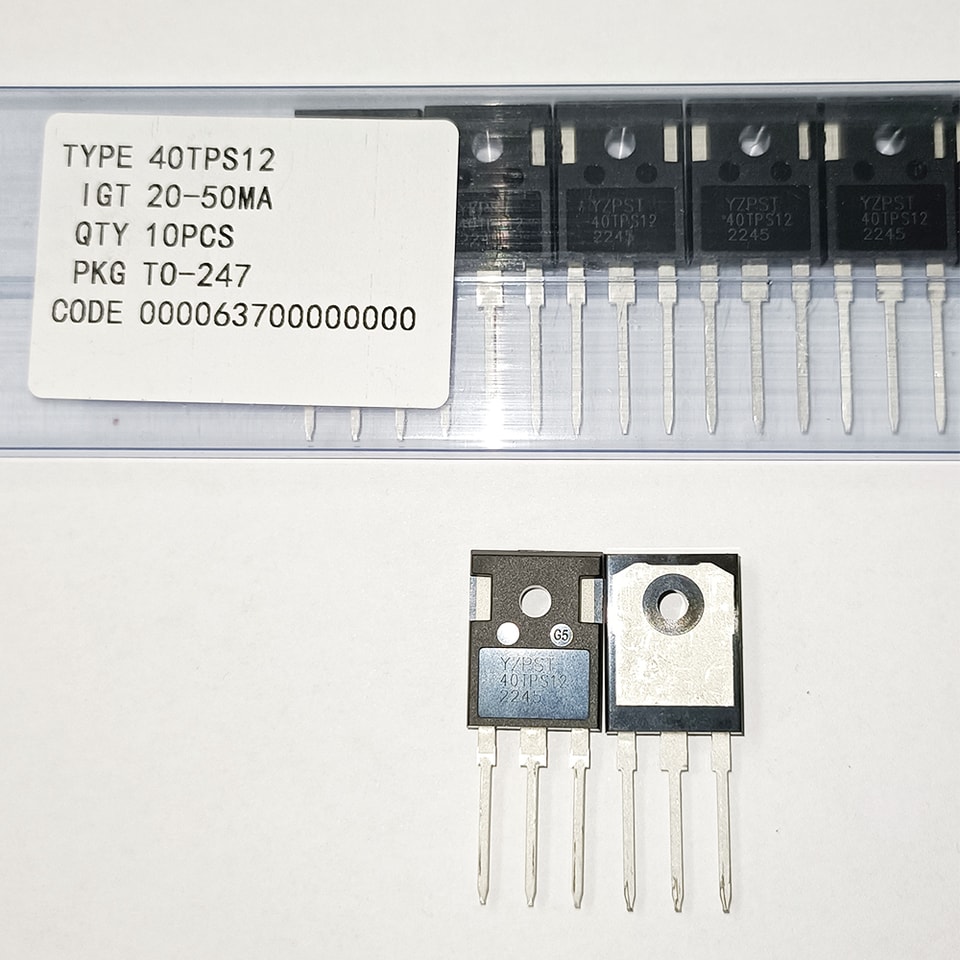

SCR YZPST-40TPS12

Características del producto

Proceso de pasivación con vidrio de mesa,

El metal del electrodo posterior (ánodo): Ti-Ni-Ag

El metal del electrodo positivo (compuerta, ánodo): AL

Principales usos

Conmutador de corriente alterna,

Convertidor de alimentación CA/CC,

Control de calefacción eléctrica

Control de velocidad del motor

Encapsulado

TO-247

Característica principal (Tj=25℃)

Absoluto rCaracterísticas (Límite Valores)

Símbolo	PParámetro	Valor	UUnidad
IT (RMS)	Corriente eficaz en estado de conducción (ángulo de conducción de 180°)	40	A
ITSM	Pico de corriente en estado de conducción no repetitivo Corriente (tp= 10 ms)	460	A
IGM	Corriente máxima de compuerta (tp=20 μs)	4	A
PGM	Potencia máxima de compuerta	5	W
PG(AV)	Potencia media de compuerta	1	W
Tstg Tj	Temperatura de almacenamiento Temperatura de unión de funcionamiento	-40--+ 150 -40--+ 125	℃

Térmico Resistencias

Símbolo

PParámetro

Valor

UUnidad

Rth (j-c)

Unión a encapsulado

TO-247

0.95

℃/W

Eléctricol inversaTj=25℃ salvo que se se especifique
