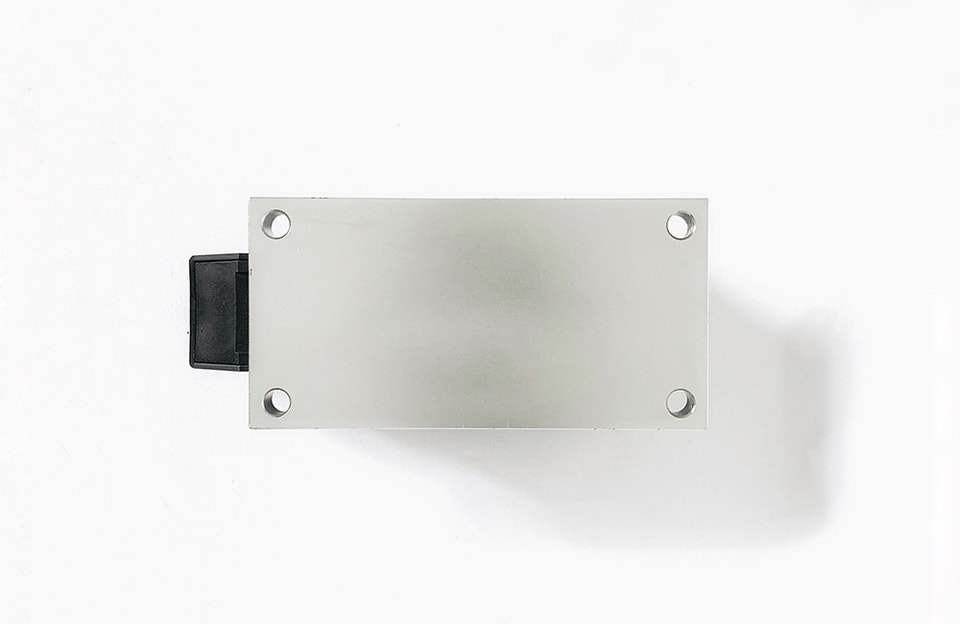

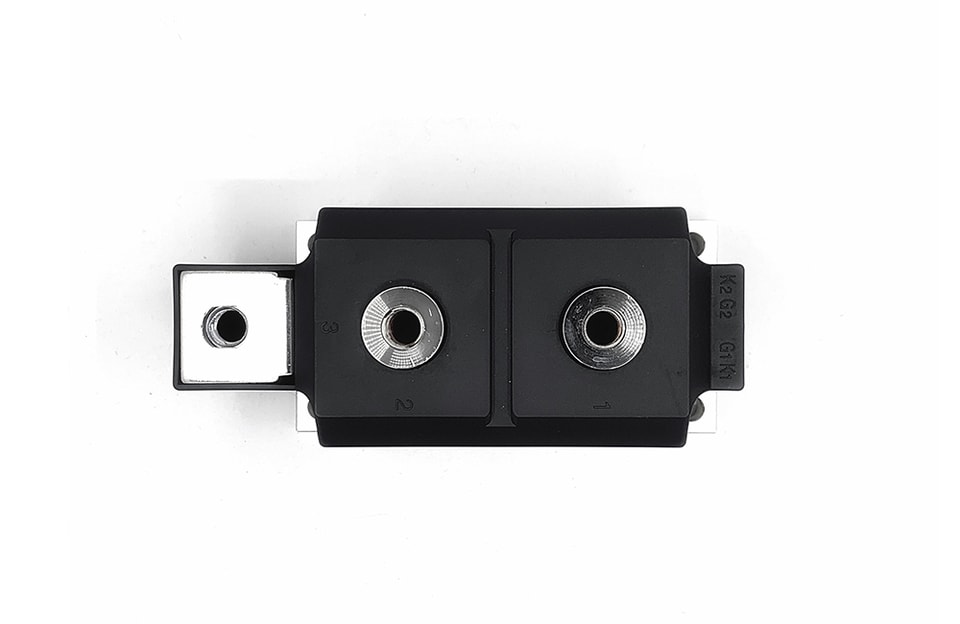

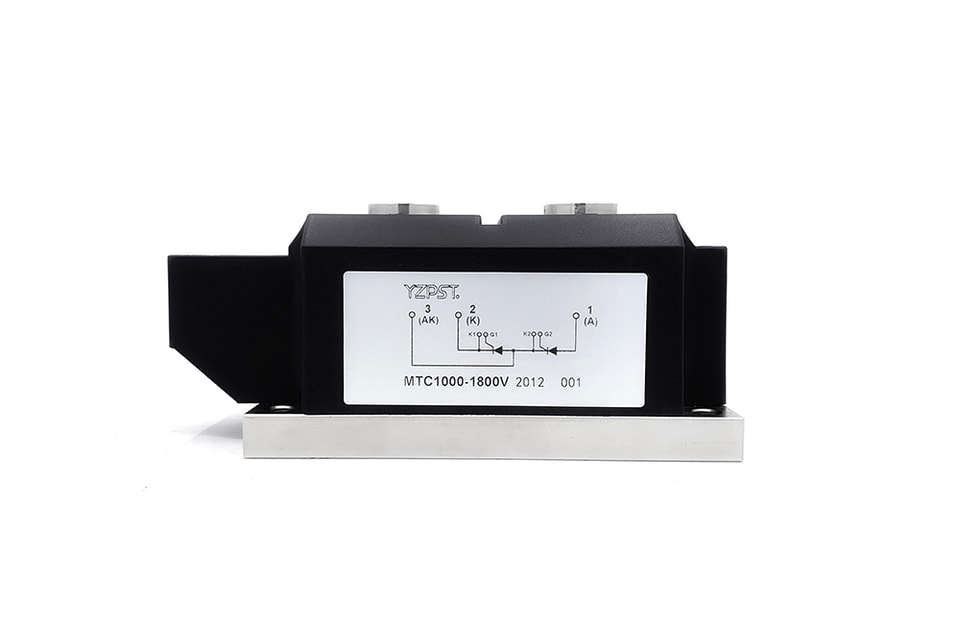

YZPST-MTC1000A 1800V (refrigerado por agua)
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
Características
Transferencia de calor a través de una base metálica aislada con cerámica de nitruro de aluminio
Contactos de presión de metal precioso
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motor de CC
(p. ej., para máquinas herramienta)
Arrancadores suaves para motores de CA
Control de temperatura
(p. ej., para hornos y procesos químicos)
Regulación profesional de luz (estudios, teatros)
Símbolo | Condición | Valores nominales | Unidad |
IT(AV) | Monofásico, media onda, conducción de 180°, Tc=78℃/85℃ | 1000/850 | A |
ITRMS | Monofásico, media onda, conducción de 180°, Tc=78℃ | 1256 | A |
ITSM | Tj=125℃ | 28 | KA |
I2t | Tj=125℃ | 5120 | KA2S |
VDRM/VRRM | 1800/1800 | V | |
(di/dt)cr | Tj=125℃ | 400 | A/us |
Viso | CA 1 minuto | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +130 | ℃ | |
W | - | g |
Símbolo | Condición | Valores nominales | Unidad |
IDRM | A VDRM, monofásico, media onda, Tj=125℃ | 100 | mA |
IRRM | A VRRM, monofásico, media onda, Tj=125℃ | 100 | mA |
VTM | Corriente en estado de conducción 2500 A, Tj=25℃ | 1.55 | V |
VT(TO) | Tj=125℃ | 0.85 | V |
RK1G1 | - | Ω | |
RK2G2 | - | Ω | |
tgd | Tj=25℃; VD=0,4 VDRM; ITM=ITAV | 2.0 | us |
tq | dvD/dt=50 V/us; Tj=125℃; ITM=ITAV | 250 | us |
IGT/VGT | Tj=25℃, IT=1 A, VD=6 V | 250 / 2,5 | mA/V |
VGD | Tj=130℃ VD=1/2 VDRM | 0.25 | V |
DV/DT | Tj=130℃, VD=2/3 VDRM, | 1000 | V/us |
IH | Tj=25℃ | 300 | mA |
IL | Tj=25℃ | 1500 | mA |
Rth(j-c) | Por módulo | 0.025 | ℃/W |
