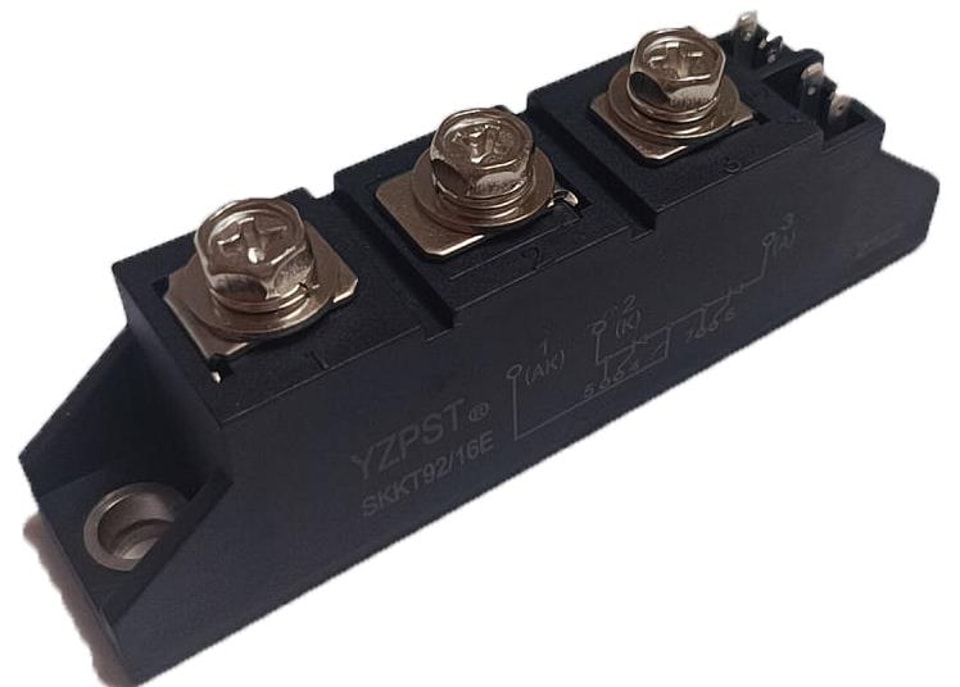

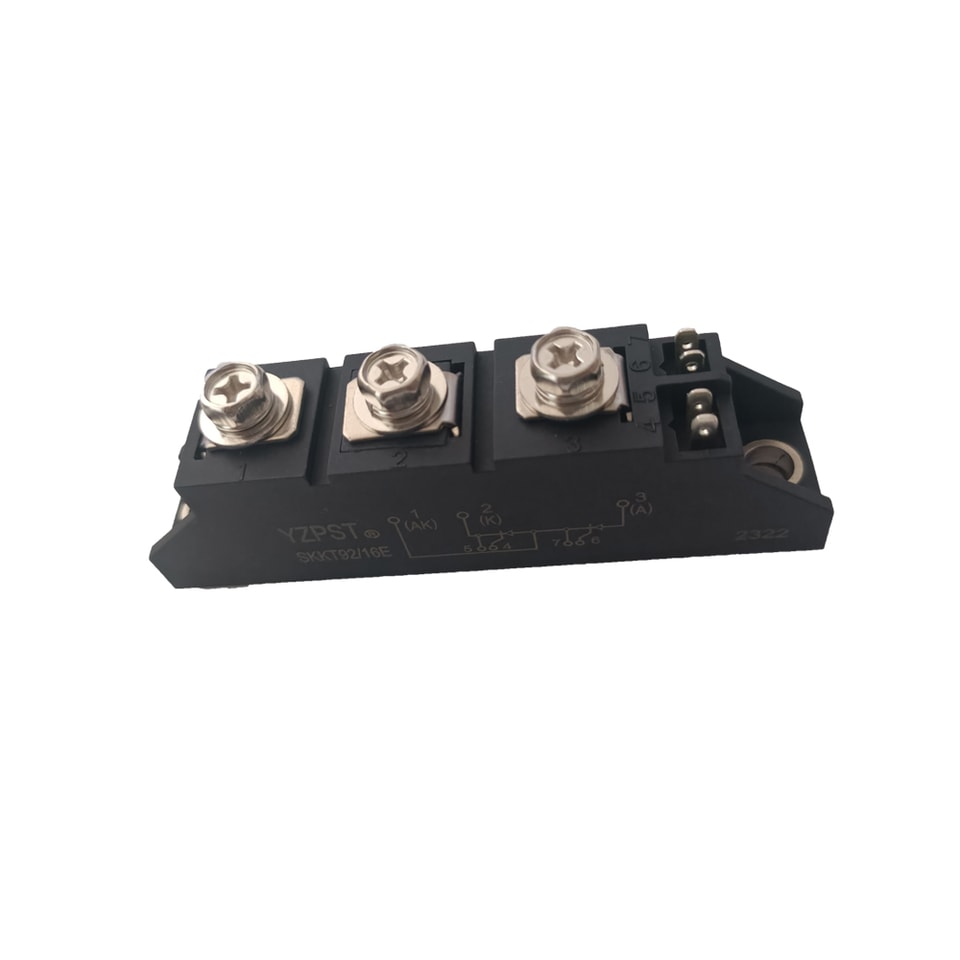

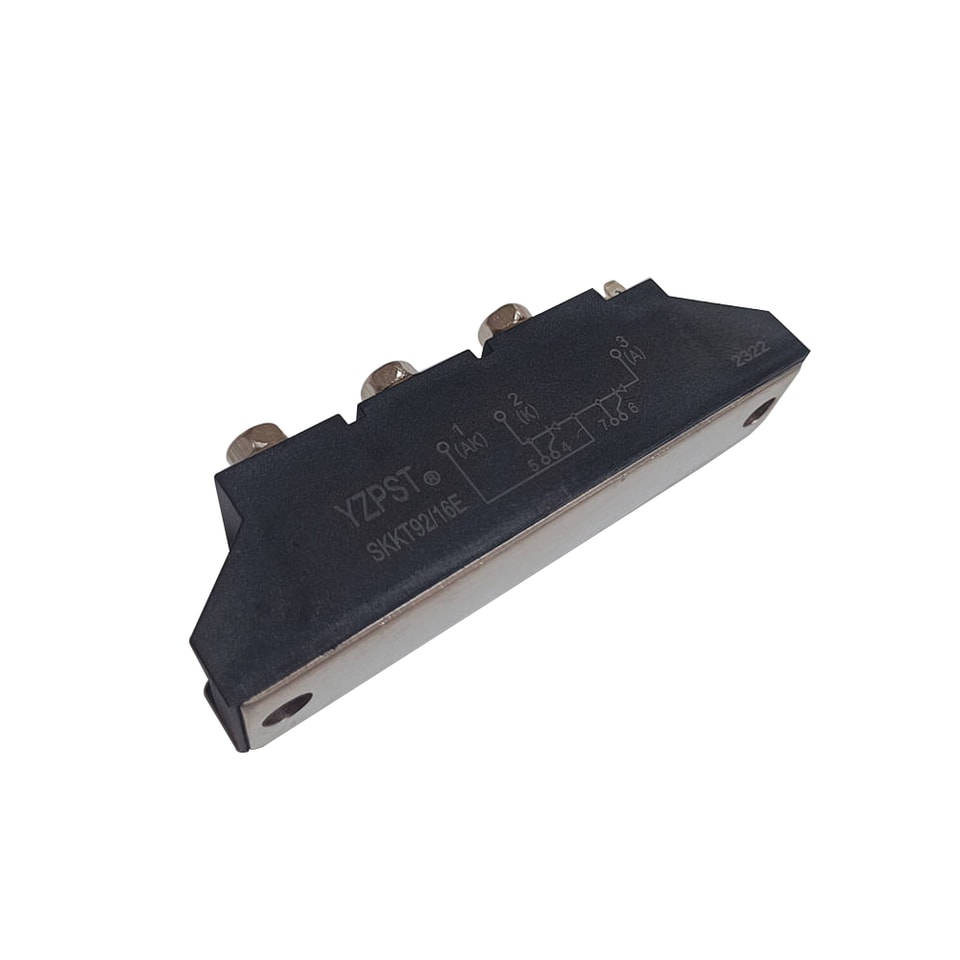

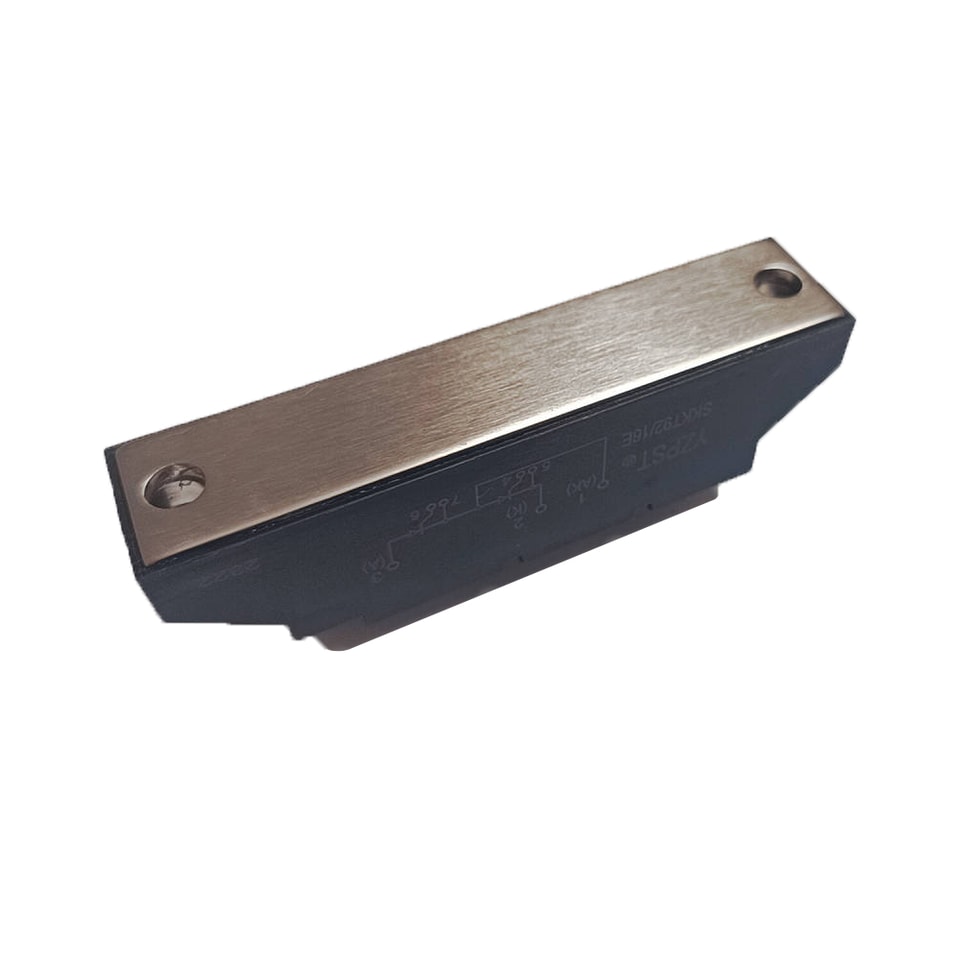

YZPST-SKKT92-12E
TIPO: YZPST-SKKT92/12E/16E
Módulos de tiristores YZPST de alta fiabilidad de la marca 1200V
Características
Transferencia de calor a través de placa base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motor de CC
Arrancadores de motor de CA
Control de temperatura
Regulación profesional de la luz
Tiristor Módulos
TIPO: YZPST-SKKT92/12E/16E
Módulos de tiristor YZPST de alta confiabilidad de 1200V marca
Características
Transferencia de calor a través de placa base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta confiabilidad
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motor de CC
Arrancadores de motor de corriente alterna
Control de temperatura
Atenuación profesional de la luz
|
VDRM |
VRRM |
VRSM |
|
1200 |
1200 |
1300 |
|
1600 |
1600 |
1700 |
|
Símbolo |
Condiciones |
Valores |
Unidades |
|
IT(AV)
IRMS |
sin. 180; TC=85°C |
95
150 |
A |
|
ITSM I2t |
Tvj=25°C; 10ms Tvj=25°C; 8.3ms |
2000 20 |
A KA2s |
|
VT IDD IRD |
Tvj=25°C; IT=300A Tvj=125°C; VRD=VRRM; VDD=VDRM |
máx. 1.65 máx. 20 |
V
mA |
|
tgd tgr |
Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM |
1 2 |
μs |
|
(di/dt)cr (dv/dt)cr tq IH IL |
Tvj=125°C Tvj=125°C Tvj=125°C Tvj=25°C; typ. /max. Tvj=25°C; RG=33Ω; typ. /max. |
máx. 150 máx. 1000 100 250 600 |
A/μs V/μs μs mA mA |
|
VGT IGT VGD IGD |
Tvj=25°C; d.c. Tvj=25°C; d.c. Tvj=125°C; d.c. Tvj=125°C; d.c. |
min.1.0 min.35 max.0.25 max.6 |
V mA V mA |
|
Rth(j-c) Rth(c-s) Tvj Tstg |
por tiristor / por módulo por tiristor / por módulo |
0.28 0.2 -40…+125 -40…+125 |
K/W K/W °C °C |
|
Visol |
a.c. 50Hz; r.m.s.; 1s/1min. |
3600/3000 |
V |
