YZPST-BTA41-800BW 15-25MA
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

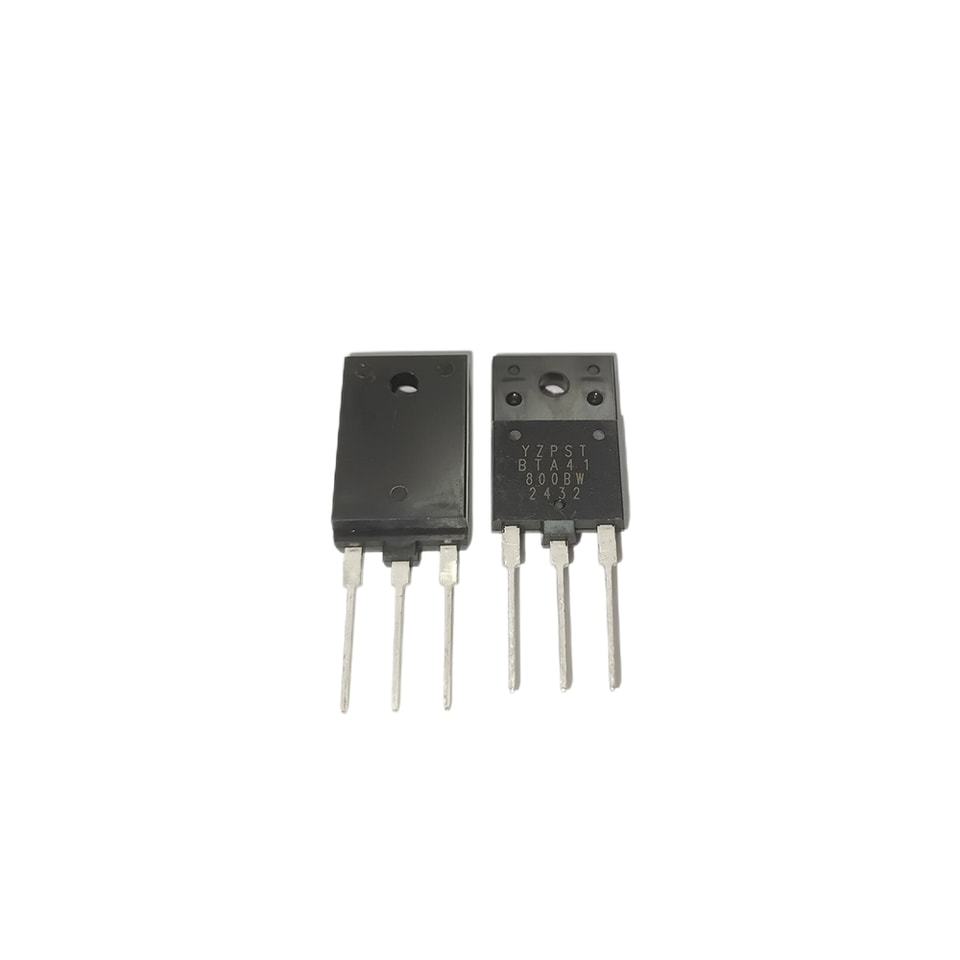

Serie BTA41 de TRIACs de 40 A YZPST-BTA41-800BW 15-25 mA
DESCRIPCIÓN:
La serie de triacs BTA41 es adecuada para adaptarse a todos los modelos de control. Se utiliza en aplicaciones como control de motores, iluminación industrial y doméstica, calefacción y conmutación estática, controladores de velocidad de motor, etc. Gracias a su técnica de montaje con clip, ofrece un rendimiento superior en la capacidad de manejo de corriente de arranque.
Mediante el uso de una almohadilla cerámica interna, la serie BTAproporciona una pestaña aislada eléctricamente (con una tensión nominal de 2500 VRMS) conforme a las normas UL
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidad |
IT(Eficaz) | 40 | A |
VDRM VRRM | 800/1600 | V |
VTM | 1.55 | V |
MÁXIMOS ABSOLUTOS VALORES
Parámetro | Símbolo | Valor | Unidad |
Almacenamiento rango de temperatura de unión | Tstg | -40 ~ 150 | ℃ |
Funcionamiento rango de temperatura de unión | Tj | -40~ 125 | ℃ |
Pico pico apagado-de conducción voltaje(T =25℃) | VDRM | 800/1600 | V |
Pico pico inversa voltaje(T =25℃) | VRRM | 800/1600 | V |
RMS en estado de conducción current | IT(Eficaz) | 40 | A |
Pico de corriente no repetitiva en estado ON current (total ciclo, F=50Hz) | ITSM | 400 | A |
I2t valor para fusión (tp= 10ms) | I2t | 880 | A2S |
Tasa crítica de aumento de en estado de conducción current (I =2×IGT) | dI/dt | 50 | A/μS |
Pico de compuerta current | IGM | 8 | A |
Disipación media de potencia de compuerta | PG(AV) | 1 | W |

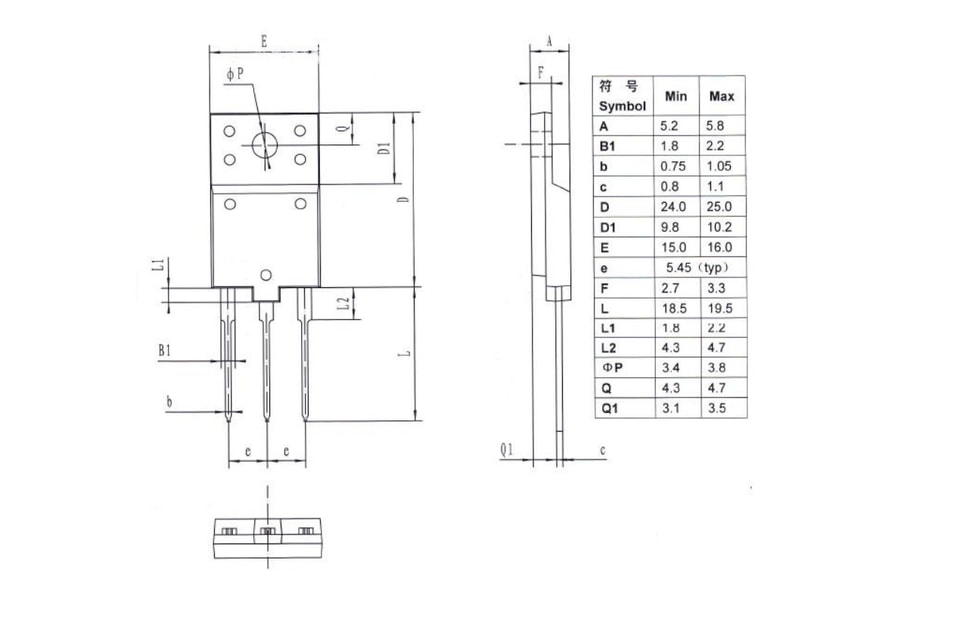

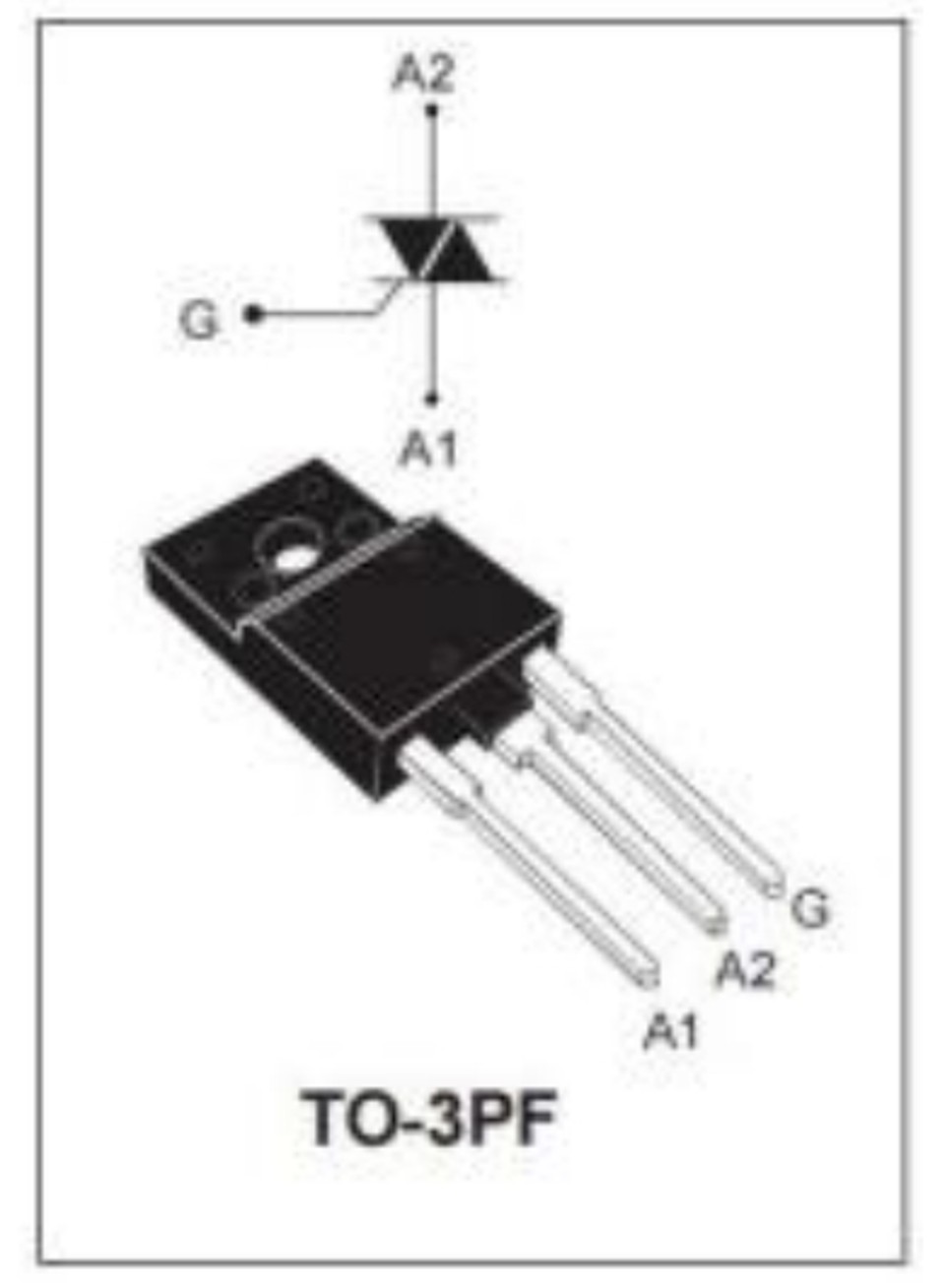

TO-3PF Encapsulado Mecánico Data
