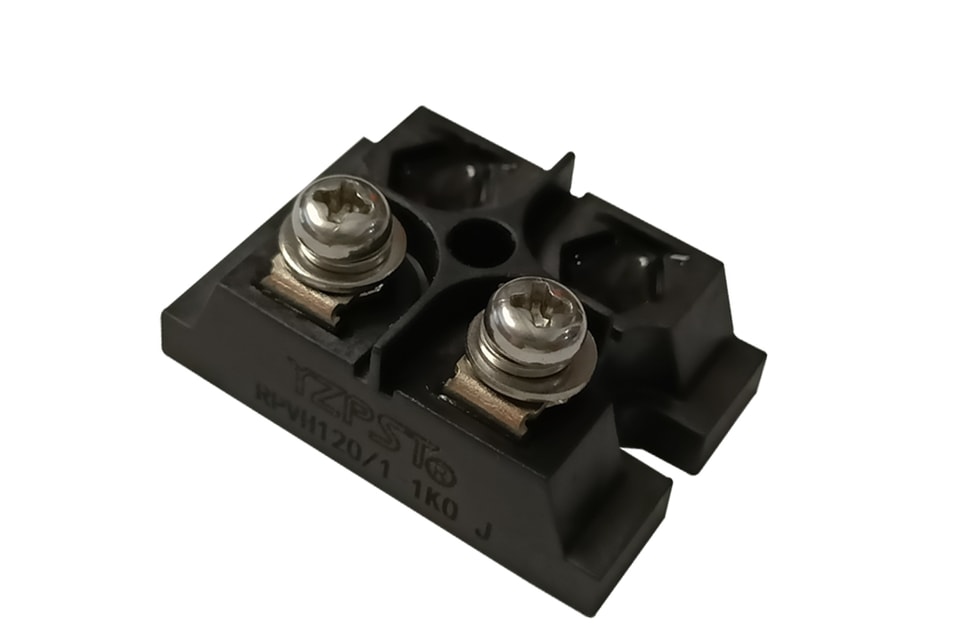

Resistencias de película gruesa de potencia RPVH120

Ámbito de aplicación：
Esta especificación establece las características generales y los requisitos de las resistencias de película gruesa de potencia tipo RPVH 120.
Dimensiones：Nombre del tamaño:mm Tipo de encapsulado: SOT-227
YZPST-RPVH120-1K-1

Estructura de la resistencia：

YZPST-RPVH120-1K-2

Norma de referencia：
GB/T 5729-2003 Resistores fijos para equipos electrónicos Parte 1: Especificación general
GB/T 2828.1-2012 Procedimiento técnico de muestreo e inspección lote por lote y tabla de muestreo GB/T 2691-2016 Método de marcado de resistencias y condensadores
Los principales parámetros técnicos：

Potencia nominal	Cuando la temperatura de la placa base es≤70℃, la potencia nominal es de 120 W
Resistencia /Ω	1--1M
Tolerancia admisible	±5%
Coeficiente de temperatura	±250 ppm/℃(25-85℃)
Tensión máxima de trabajo	1500 V CC
Tensión soportada de aislamiento	5 kV CC 1 min
Capacitancia distribuida	＜45 pF
Resistencia de aislamiento	＞10 GΩ
Rango de temperatura de trabajo	-55℃-+155℃

Principales elementos de inspección, métodos de inspección y requisitos de desempeño:

proyecto	Condiciones de prueba	Requisito de desempeño
Resistencia de los terminales	Tiro del terminal flexible: 10 N, par del tipo espárrago 1,0 N·m	ΔR≤±（1%R+0.05Ω）
vibración de alta frecuencia	Frecuencia 10~500Hz, 10g, 6h	ΔR≤±（1%R+0.05Ω）
sobrecarga	Aplicar 1,5 veces la tensión nominal de potencia durante 10 s	ΔR≤±（0.4%R+0.1Ω）
Durabilidad a temperatura ambiente	La carga de potencia nominal es de 1000 h, y la temperatura de la placa base es inferior a 70℃	ΔR≤±（5%R+0.05Ω）

Método y requisitos de instalación del disipador de calor
La resistencia se instala en el disipador de calor con 2 tornillos M4, y el par de apriete de la instalación es inferior o igual a 1,3 N·m (para garantizar el uso de la potencia y una excelente disipación del calor);
La superficie de contacto debe limpiarse;
La planitud del disipador de calor es: 0,05 mm-0,1 mm (dentro del rango de 100 mm); La rugosidad del disipador de calor debe ser 6,3цm;
Para mejorar la conductividad térmica, las superficies de contacto (alúmina, disipadores de calor) deben recubrirse con grasa de silicona.

Para obtener más información sobreYZPST-RPVH120-1Kdescargue el archivo PDF anterior llamado "YZPST-RPVH120 Resistor Spec.SOT-227-R090"
