YZPST-800DDM17
El resumen del producto y la información técnica principal se cargarán desde la base de datos de productos.
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos

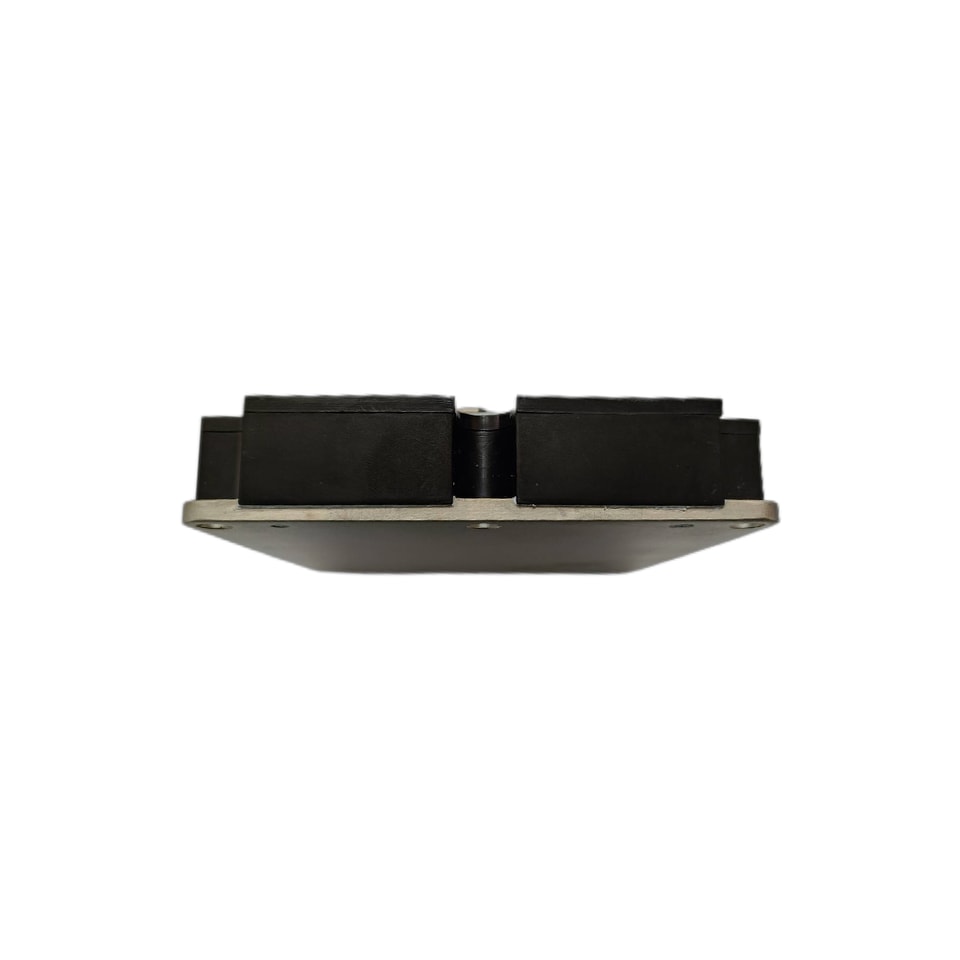

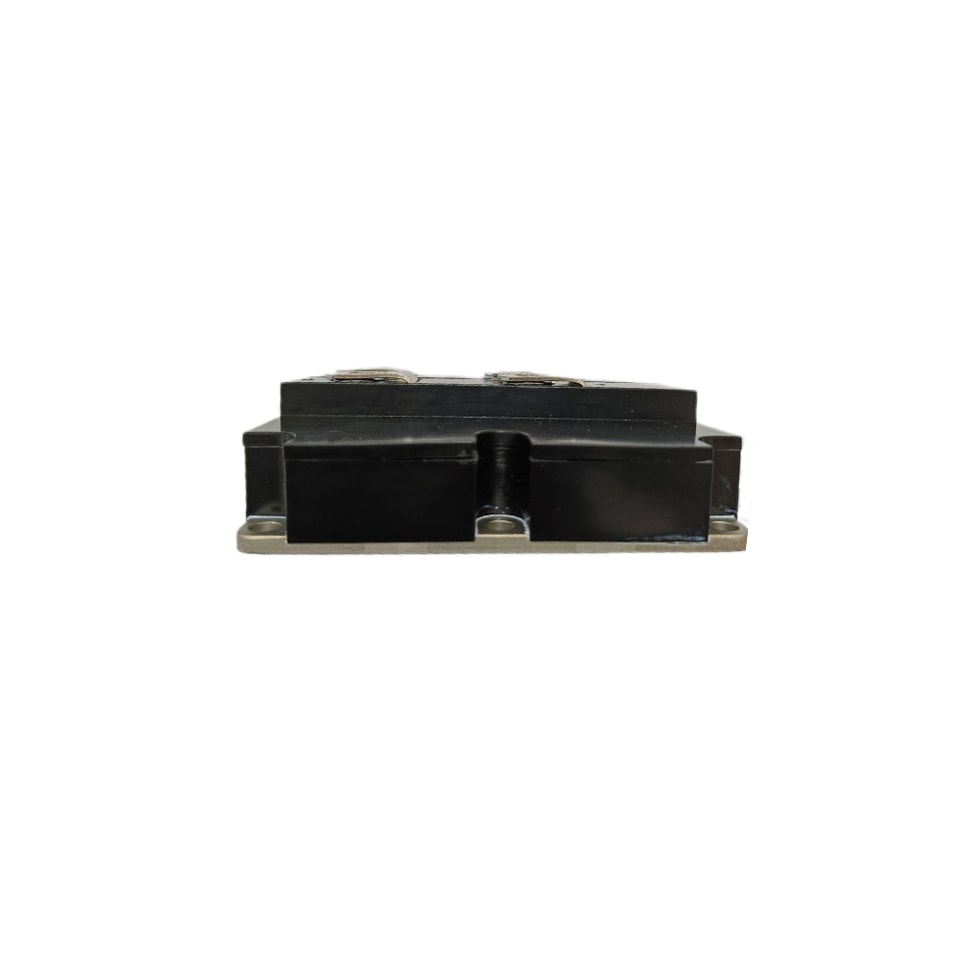

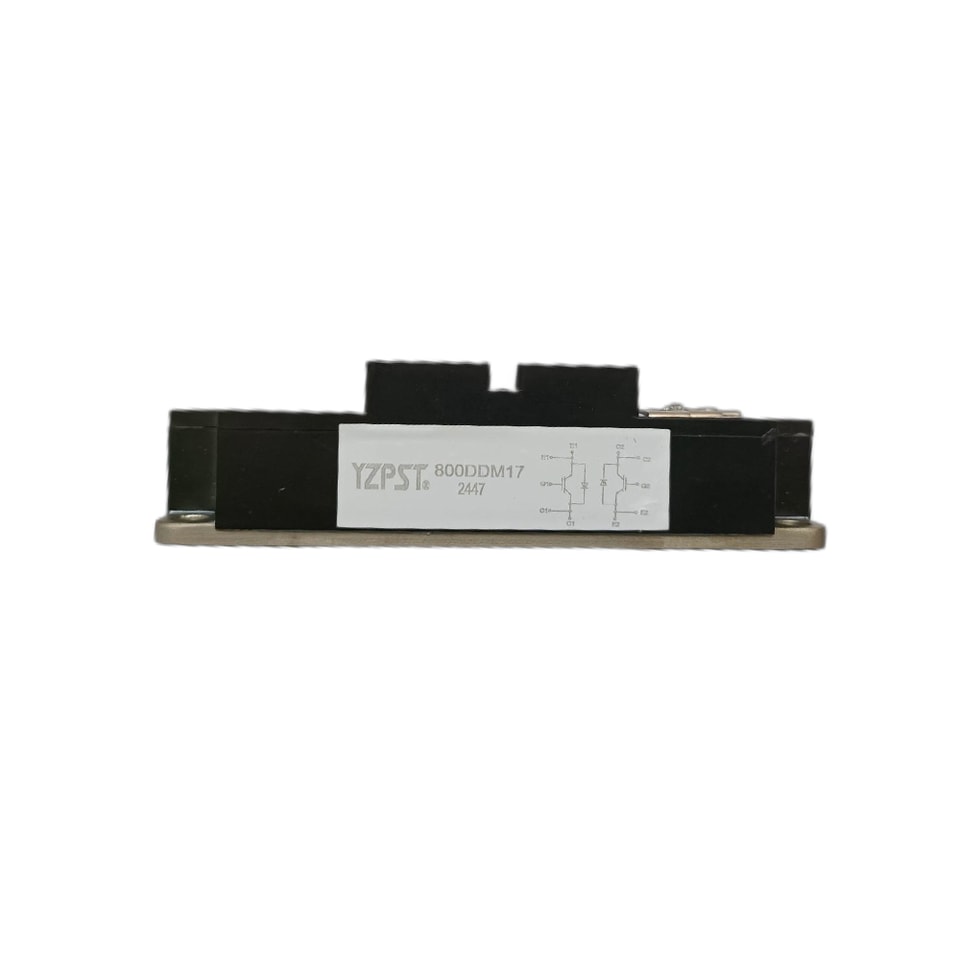

Módulo IGBT de doble interruptor
P/N:YZPST-800DDM17
PARÁMETROS CLAVE
VCES :1700 V
VCE(sat)* (typ): 2.7 V
IC (máx.): 800 A
IC(PK) (máx.): 1600 V

CARACTERÍSTICAS
- Soporta cortocircuito de 10 µs
- Alta capacidad de ciclado térmico
- Silicio sin perforación
- Base aislada de AlSiC con sustratos de AlN
- Construcción libre de plomo
APLICACIONES
- Inversores de alta fiabilidad
- Controladores de motor
- Accionamientos de tracción
La gama Powerline de módulos de alta potencia incluye configuraciones de medio puente, chopper, dual, single y conmutación bidireccional, con tensiones de 1200 V a 6500 V y corrientes de hasta 2400 A.

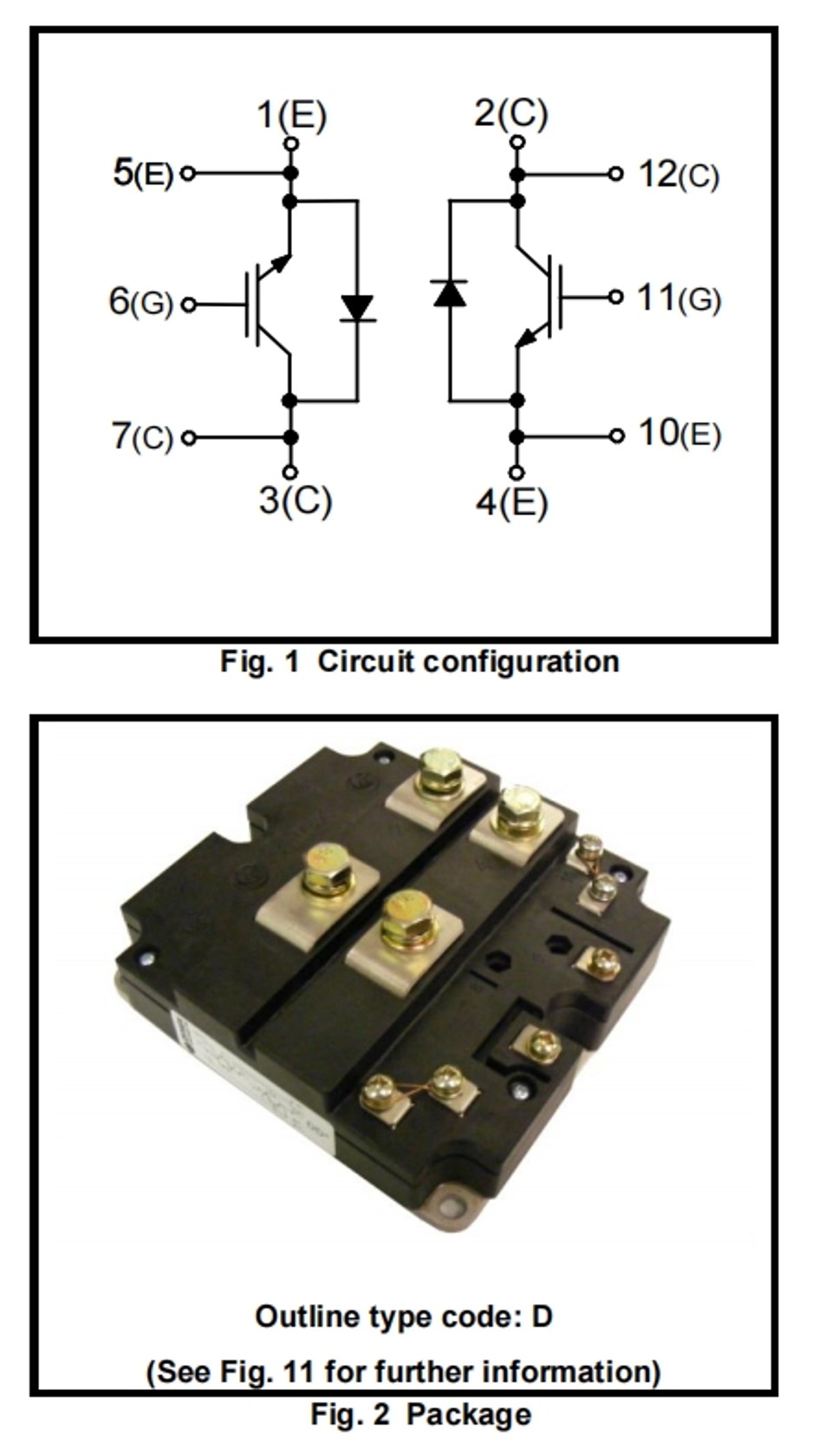

El 800DDM17 es un módulo IGBT de doble interruptor de 1700 V, de canal N, en modo de enriquecimiento y con compuerta aislada
transistor bipolar de compuerta aislada (IGBT).El IGBT cuenta con una amplia zona de operación segura en polarización inversa (RBSOA), además de soportar 10 μs de cortocircuito.Este dispositivo está optimizado para accionamientos de tracción y otras aplicaciones que requieren una alta capacidad de ciclado térmico.
El módulo incorpora una placa base eléctricamente aislada y una construcción de baja inductancia, lo que permite a los diseñadores optimizar el trazado del circuito y utilizar disipadores conectados a tierra por seguridad.
VALORES NOMINALES MÁXIMOS ABSOLUTOS
Las tensiones superiores a las indicadas en ‘Valores máximos absolutos’ pueden causar daños permanentes al dispositivo.En condiciones extremas, como en todos los semiconductores, esto puede incluir la rotura potencialmente peligrosa del encapsulado.Siempre deben seguirse las medidas de seguridad adecuadas.La exposición a los valores máximos absolutos puede afectar la fiabilidad del dispositivo.
Tcase = 25 °C salvo que se indique lo contrario
Símbolo | Parámetro | Condiciones de prueba | Máx.. | Unidades |
VCES | Tensión colector-emisorVoltaje | VGE = 0 V | 1700 | V |
VGES | Tensión puerta-emisor |
| ±20 | V |
IC | Corriente continua de colectornte | Tcase = 75 °C | 800 | A |
IC(PK) | Colector de pico current | 1ms, Tcase = 110 °C | 1600 | A |
Pmáx. | Disipación máx. de potencia del transistordisipación | Tcase = 25 °C, Tj = 150 °C | 6940 | W |
I2t | Diodo I2t valor | VR = 0, tp = 10ms, Tj = 125 ºC | 120 | kA2s |
Vaisl | Tensión de aislamiento – por módulo | Terminales comunes a la placa base. placa.CA Eficaz, 1 mín., 50Hz | 4000 | V |
QPD | Descarga parcial – por módulo | IEC1287 V1 = 1800 V, V2 = 1300V, 50Hz Eficaz | 10 | pC |

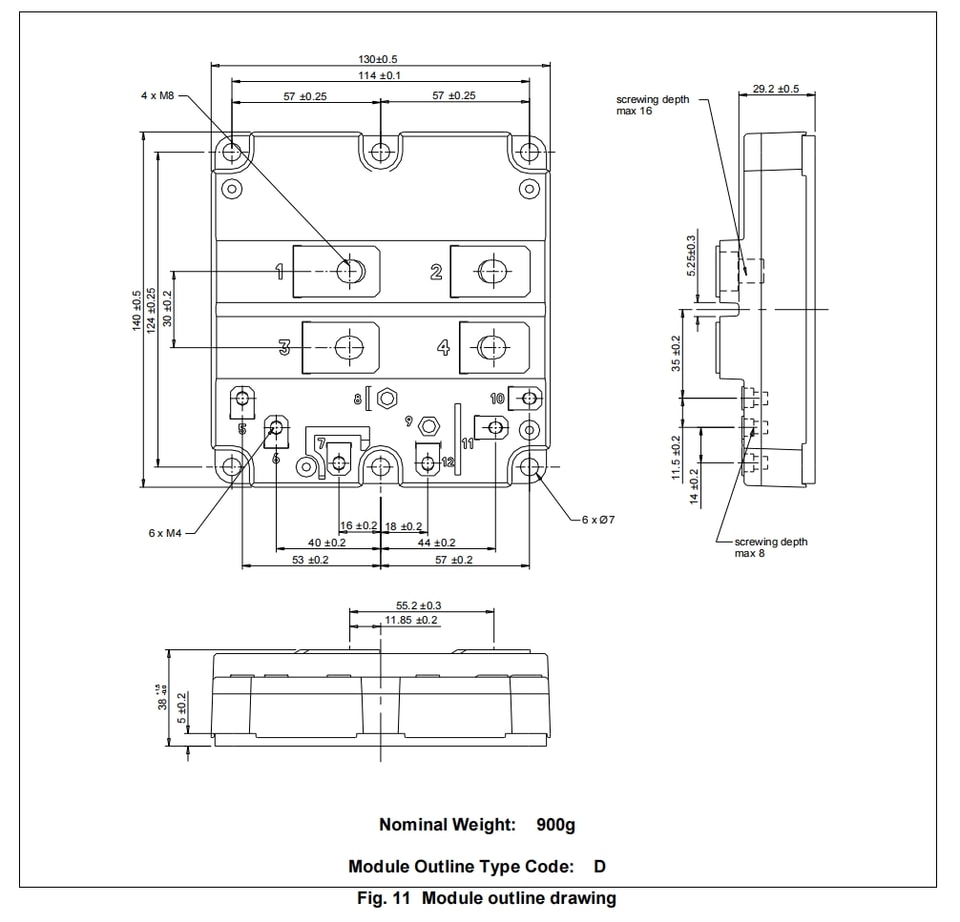

ENCAPSULADO DETALLES
Todas las dimensiones en mm, salvo que se indique lo contrario.
NO ESCALAR.
