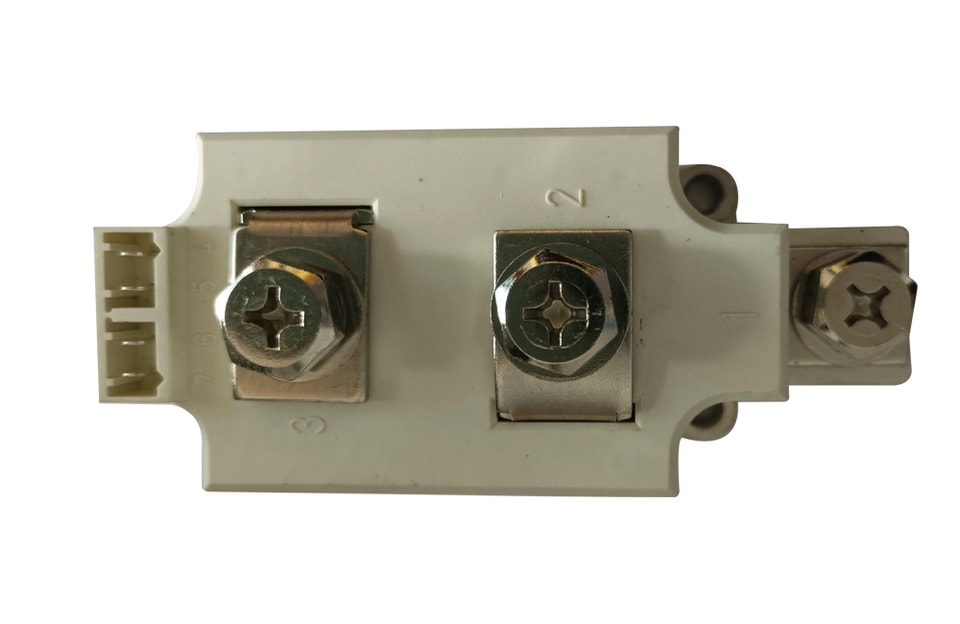

YZPST-TT320N16SOF
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
TIPO: YZPST-TT320N16SOF
Características
Transferencia de calor a través de una base metálica aislada de cerámica de nitruro de aluminio
Contactos de presión de metal precioso para alta fiabilidad
Tiristor con compuerta amplificadora
Aplicaciones típicas
Control de motor de CC
Control de temperatura
· Regulación profesional de la iluminación
Máximo Clasificaciones
Ssímbolo | Condición | Ratings | UUnidad |
IT(AV)M | Simple fase ，media onda ，sin180°conducción ;TC=85°C | 320 | A |
ITRMSM | Simple fase ，media onda ，sin180°conducción | 520 | A |
ITSM | Tj= Tj MAX | 8.2 | kA |
I2t | Tj= Tj MAX | 335 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 1600 | V |
di/dt | no-repetitiva | 100 | A/us |
Vutilizao | A.C. 1minuto/1S | 3000/3600 | V |
Tj |
| -40 ~ +130 | °C |
Tstg |
| -40 ~ +130 | °C |
W | Aaprox. | 410 | g |
Eléctricas Características
Ssímbolo | Condición | Ratings | UUnidad |
IDRM /IRRM | A VDRM ，Simple fase ，media onda ，Tj= Tj MAX | 60 |
|
VTM | En-conducción Corriente 750A ，Tj=130°C | 1.47 | V |
VT(TO) | Tj= Tj MAX | 0.77 | V |
| Tj= Tj MAX | 0.58 |
|
RK1G1 |
| - | Ω |
RK2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0.4VDRM ; ITM=ITAV | 2 | us |
tq | dvD/dt=50V/us; Tj= Tj MAX; ITM=ITAV | 200 | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6V | 150 / 2.0 | mA/V |
VGD | VD=67%VDRM | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | V/us |
IH | Tj=25°C | 150 |
|
IL | Tj=25°C | 380 |
|
Rth(j-c) | Térmica resistencia Unión a case; por módulo | 0.055 | K/W |
Rth(c-h) | Térmica resistencia case a disipador; por módulo | 0.0275 | K/W |
