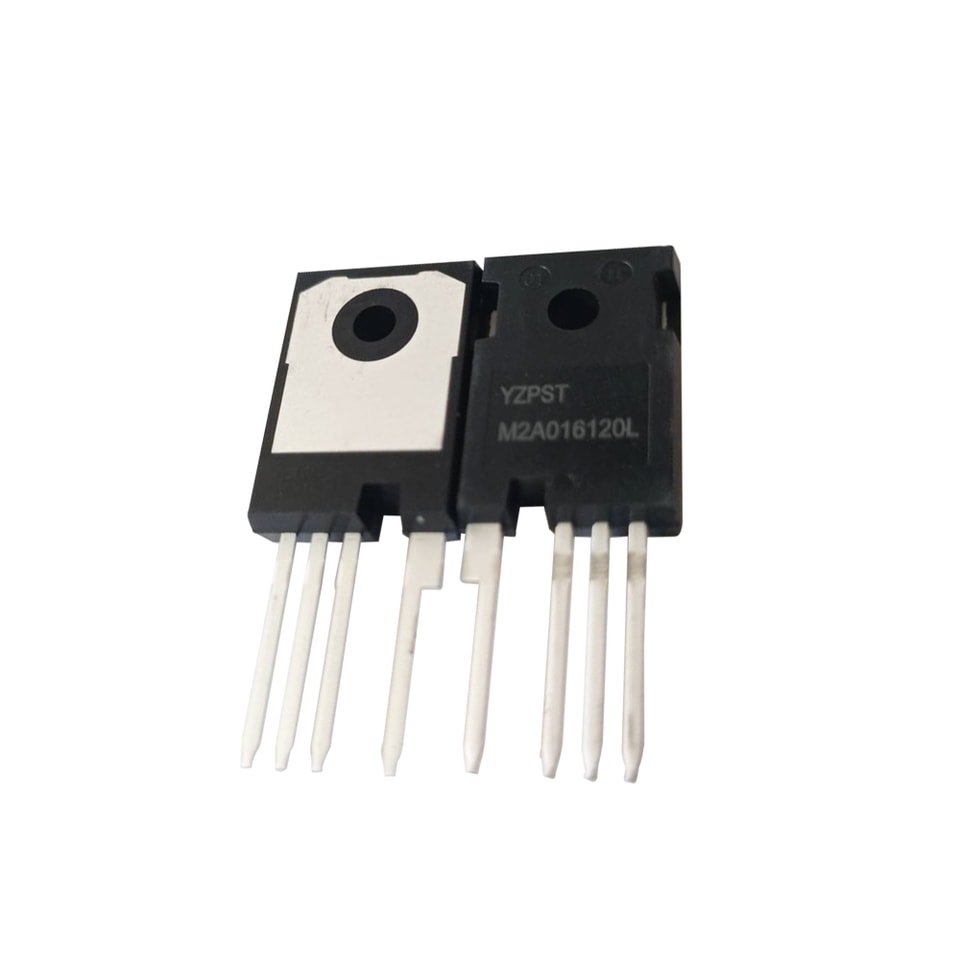

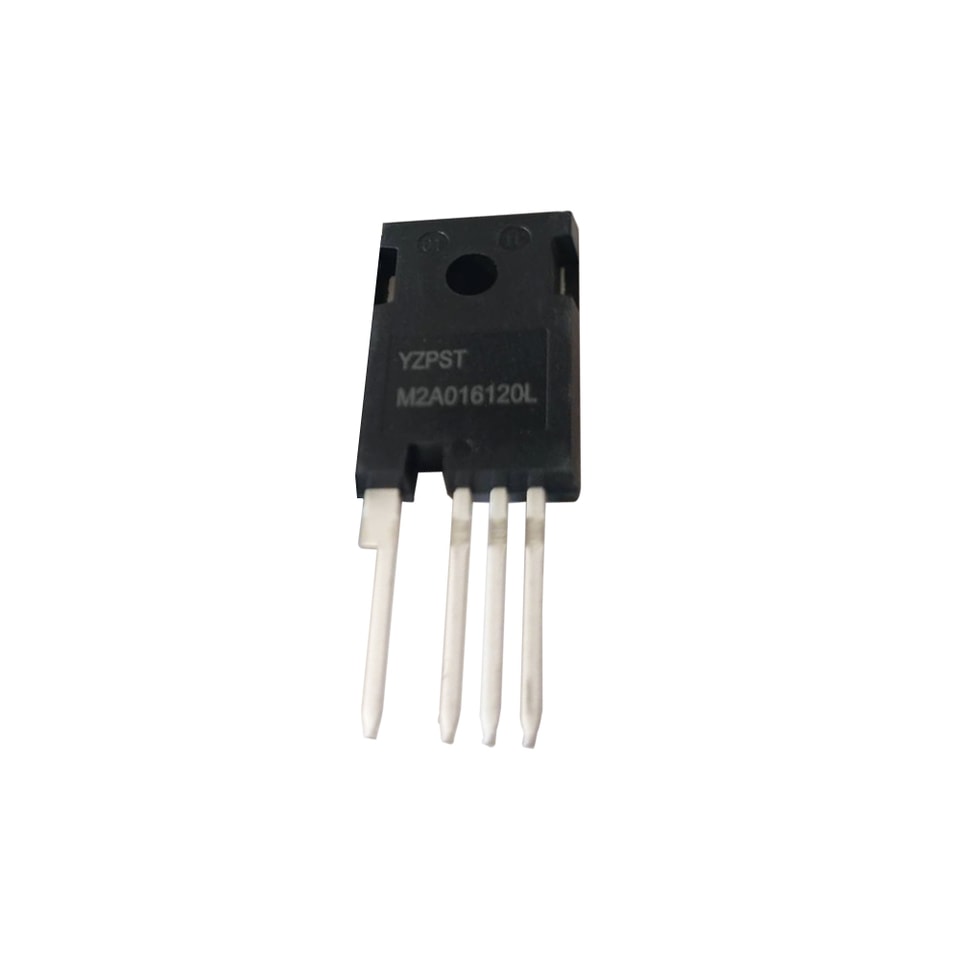

YZPST-M2A016120L
N-Channel SiC Power MOSFET P/N: YZPST-M2A016120L
Características
Alta tensión de bloqueo con baja resistencia de encendido
Conmutación de alta velocidad con baja capacitancia
Fácil de paralelizar y simple de conducir
Beneficios
Mayor eficiencia del sistema
Requisitos de enfriamiento reducidos
Mayor densidad de potencia
Mayor frecuencia de conmutación del sistema
Aplicaciones
Energía renovable
Cargadores de baterías para vehículos eléctricos
Convertidores DC/DC de alta tensión
Fuentes de alimentación de modo conmutado
.jpg)
MOSFET de potencia SiC de canal N P/N: YZPST-M2A016120L
Características
Alta tensión de bloqueo con baja resistencia en conducción
Conmutación de alta velocidad con baja capacitancia
Fácil de paralelizar y sencillo de conducir
Beneficios
Mayor eficiencia del sistema
Requisitos de refrigeración reducidos
Mayor densidad de potencia
Mayor frecuencia de conmutación del sistema
Aplicaciones
Energía Renovable
Cargadores de Baterías para Vehículos Eléctricos
Convertidores DC/DC de Alto Voltaje
Fuentes de Alimentación de Modo Conmutado

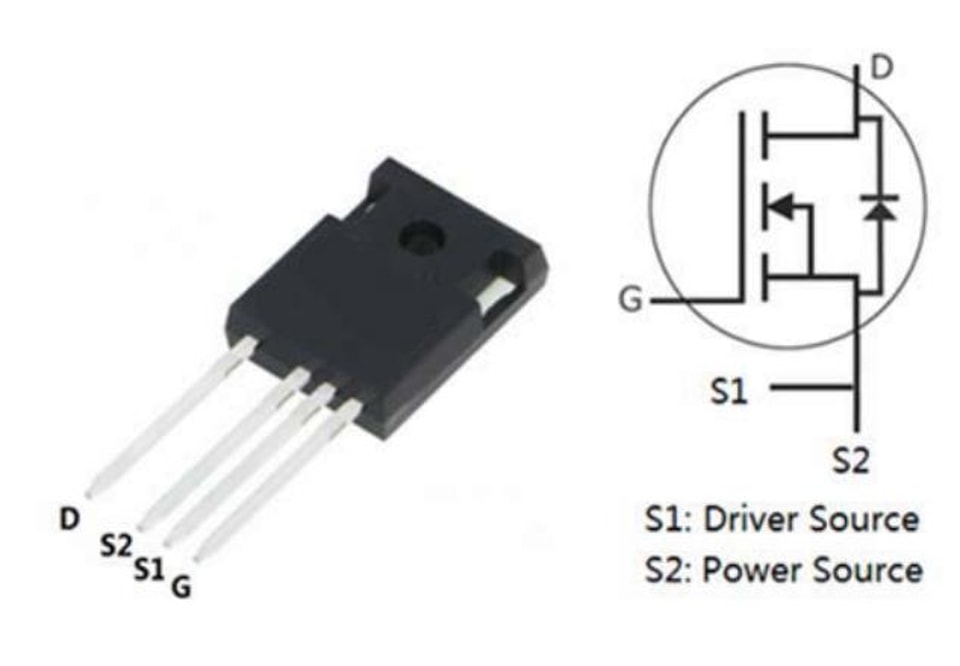

Paquete
|
Parte Número |
Paquete |
|
M2A016120L |
TO-247-4 |
Máximas calificaciones (T C =25 °C un menos que se especifique lo contrario)
| Símbolo | Parámetro | Valor | Unidad | Condiciones de Prueba | Nota |
| VDSmax | Voltaje Drenaje-Fuente | 1200 | V | VGS=0V, ID=100μA | |
| VGSmax | Voltaje Puerta-Fuente | -8/+22 | V | Valores Máximos Absolutos | |
| VGSop | Voltaje Puerta-Fuente |
-4/+18 |
V | Valores Operativos Recomendados | |
| ID | Corriente de Drenaje Continua | 115 | A | VGS=18V, Tc=25℃ | |
| 76 | VGS=18V, Tc=100℃ | ||||
| ID(pulse) | Corriente de Drenaje Pulsada | 250 | A | Ancho de pulso tp limitado por TJmax | |
| PD | Disipación de Potencia | 582 | W | Tc=25℃, TJ=175℃ | |
| TJ, TSTG | Temperatura de operación y almacenamiento | -55 a +175 | ℃ |
Características eléctricas (T C =25 °C a menos que otro sabio especificado)
| Símbolo | Parámetro | Mín. | Típ. | Máx. | Unidad | Condiciones de Prueba | Nota |
| V(BR)DSS | Voltaje de ruptura entre drenaje y fuente | 1200 | / | / | V | VGS=0V, ID=100μA | |
| VGS(th) | Voltaje umbral de compuerta | 1.9 | 2.6 | 4 | V | VDS=VGS, ID=23mA | |
| / | 1.8 | / | VDS=VGS, ID=23mA, TJ=175℃ | ||||
| IDSS | Corriente de Drenaje de Voltaje de Puerta Cero | / | 1 | 100 | µA | VDS=1200V, VGS=0V | |
| IGSS+ | Corriente de Fuga Fuente-Puerta | / | 10 | 250 | nA | VDS=0V, VGS=22V | |
| IGSS- | Corriente de Fuga Fuente-Puerta | / | 10 | 250 | nA | VDS=0V, VGS=-8V | |
| RDS(on) | Resistencia de Estado Encendido Drenador-Fuente | / | 16 | 21 | mΩ | VGS=18V, ID=75A | |
| / | 28 | / | VGS=18V, ID=75A, TJ=175℃ | ||||
| gfs | Transconductancia | / | 40.5 | / | S | VDS=20V, ID=75A | |
| / | 37 | / | VDS=20V, ID=75A, TJ=175℃ | ||||
| Ciss | Capacitancia de entrada | / | 4300 | / | VGS=0V | ||
| Coss | Capacitancia de salida | / | 236 | / | pF | VDS=1000V | |
| Crss | Capacitancia de transferencia inversa | / | 35 | / | f=1MHz | ||
| Eoss | Energía almacenada Coss | / | 136 | / | µJ | VAC=25mV | |
| EON | Encendido de conmutación de energía | / | 2.1 | / | µJ | VDS=800V, VGS=-4V/18V | |
| EOFF | Apagado de conmutación de energía | / | 1.6 | / | ID=40A, RG(ext)=2.5Ω, L=100μH | ||
| td(on) | Tiempo de retardo de encendido | / | 150 | / | |||
| tr | Tiempo de subida | / | 38 | / | VDS=800V, VGS=-4V/18V, ID=40A RG(ext)=2.5Ω, RL=20Ω | ||
| td(apagado) | Tiempo de apagado | / | 108 | / | ns | ||
| tf | Tiempo de caída | / | 35 | / | |||
| RG(int) | Resistencia interna de compuerta | / | 2.3 | / | Ω | f=1MHz, VAC=25mV | |
| QGS | Carga de compuerta a fuente | / | 60 | / | VDS=800V | ||
| QGD | Puerta a Drenaje de Carga | / | 44 | / | nC | VGS=-4V/18V | |
| QG | Carga Total de Puerta | / | 242 | / | ID=40A |

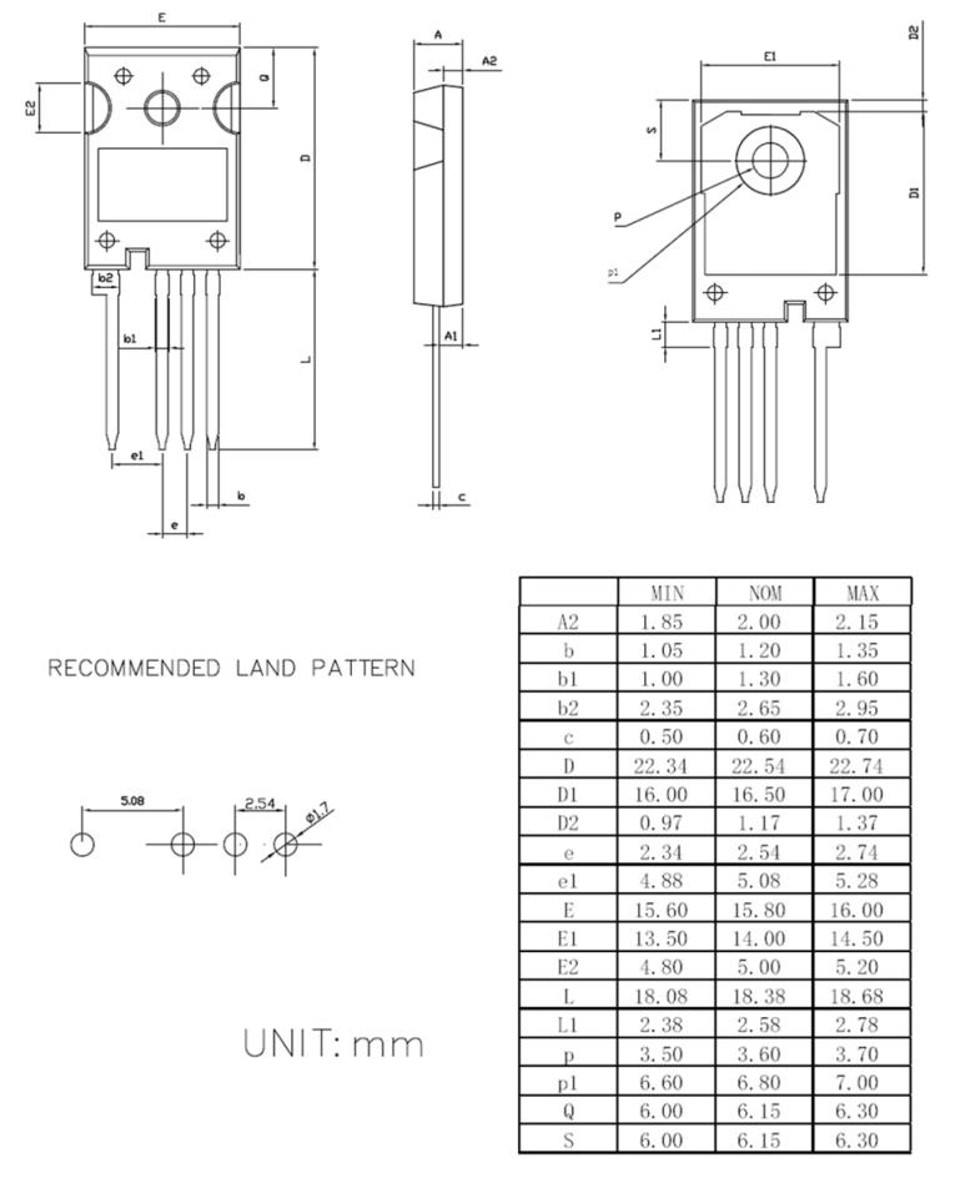

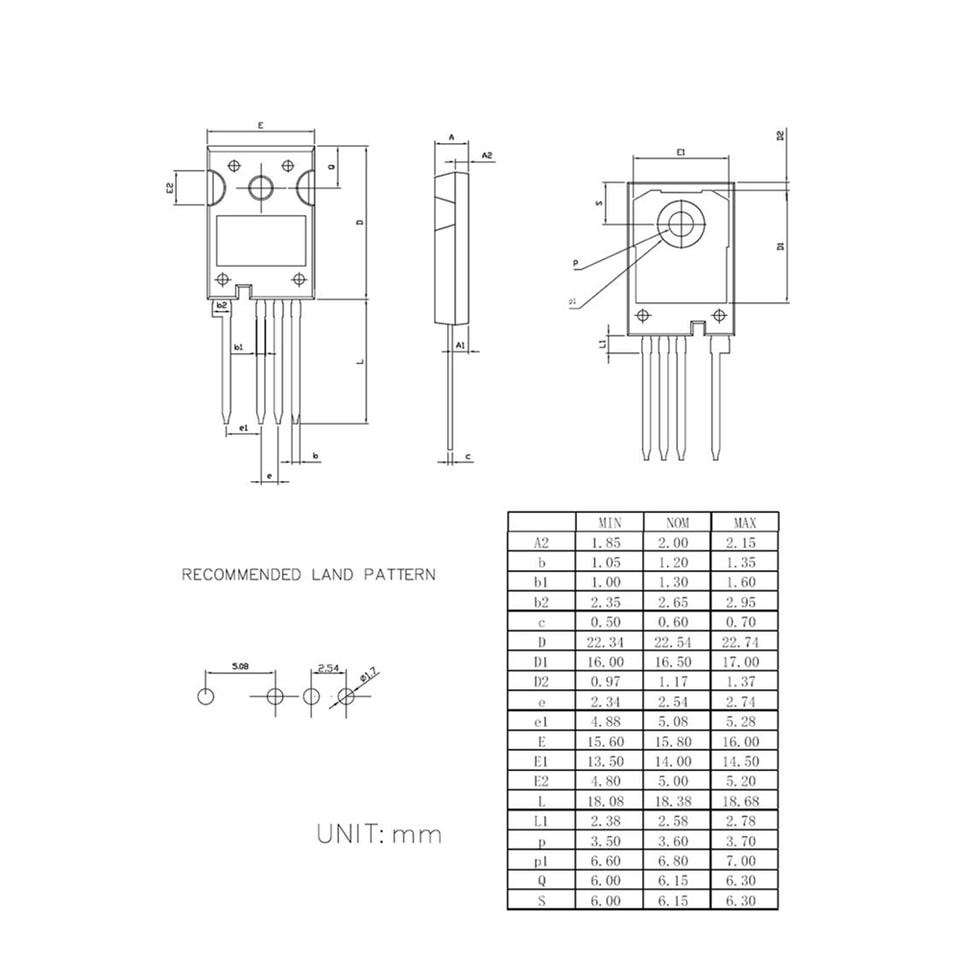

Paquete Dimensiones
