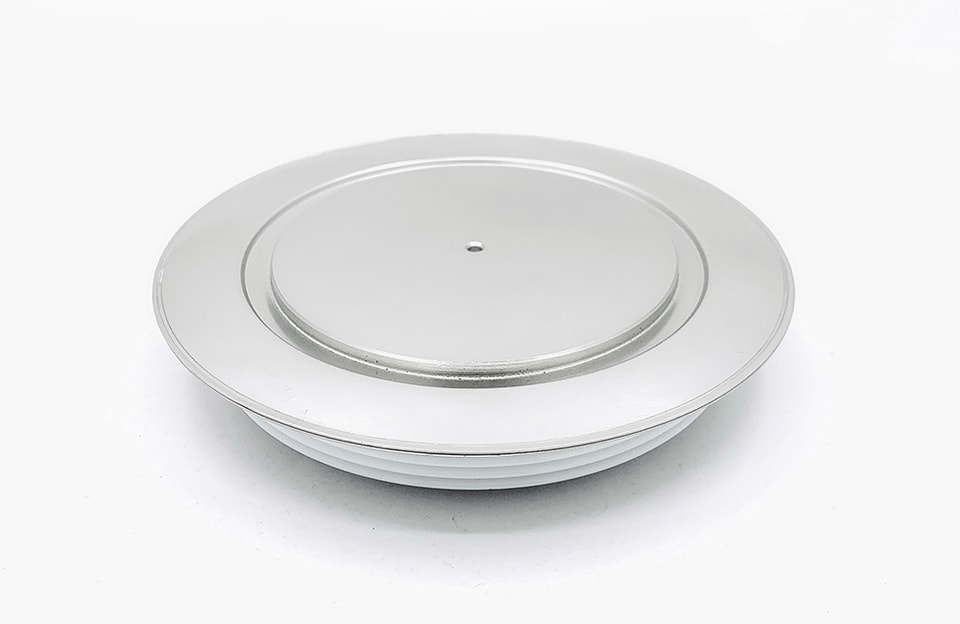

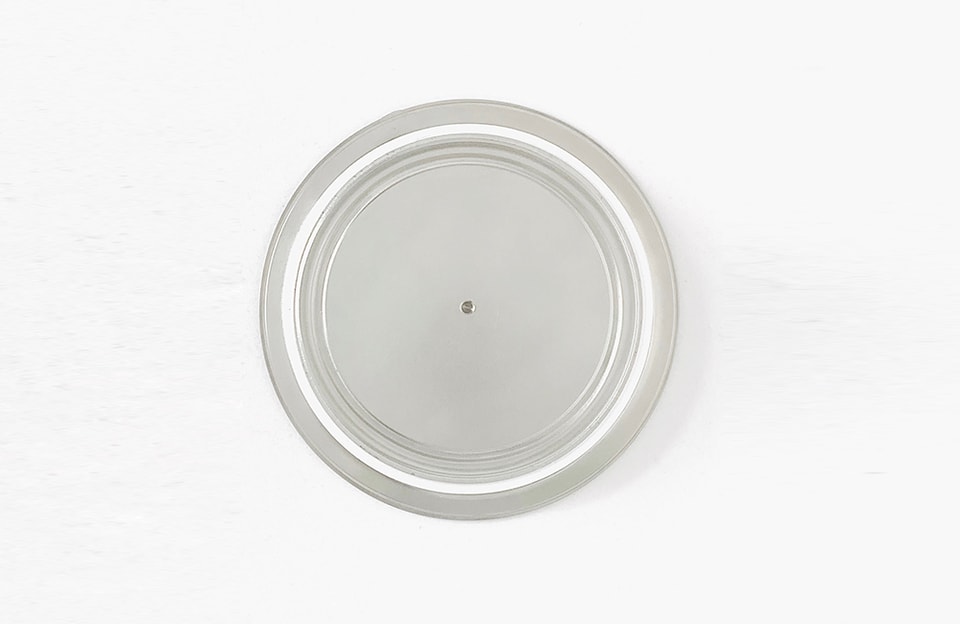

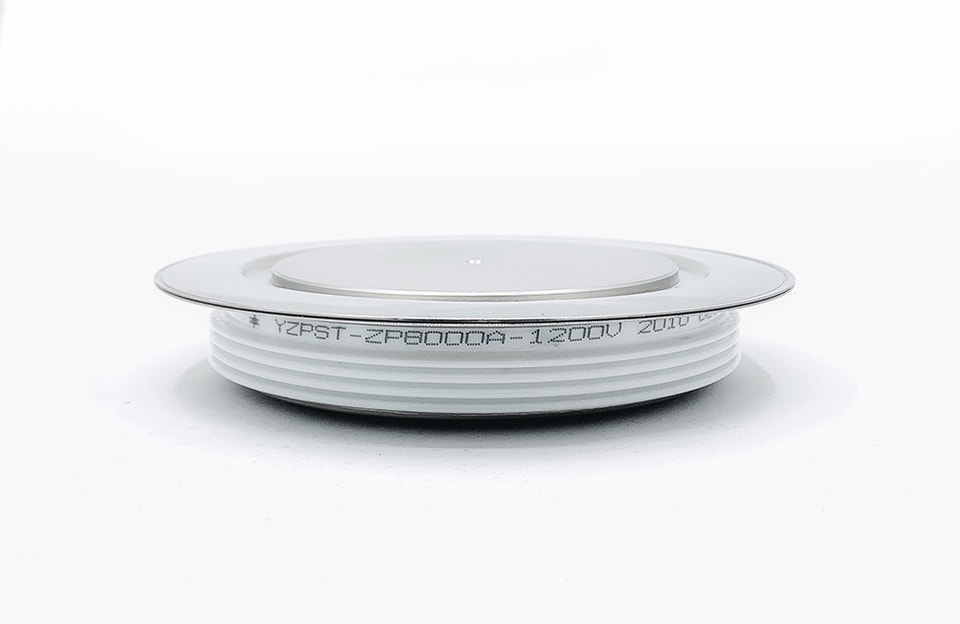

YZPST-ZP8000A-1200V
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
TENSIONES NOMINALES | MÁXIMO LÍMITES | UNIDADES | |
VRRM | Tensión inversa de pico repetitiva, Tj=25℃ | 1200 | V |
VRSM | Tensión inversa de pico no repetitiva, Tj=25℃ | 1300 | V |
OTRAS CLASIFICACIONES | MÁXIMO LÍMITES | UNIDADES | |
IF(AV) | Corriente directa media, Tj=150℃ | 8410 | A |
IF(RMS) | Corriente directa RMS nominal, Tj=25℃ | 15025 | A |
IFSM | Pico no repetitivo de sobretensión tp=10 ms, Tj=25℃ | 72 | kA |
I2t | Capacidad I2t para fusión tp=10 ms, Tj=25℃ | 25.92×106 | A2s |
Tjop | Rango de temperatura de funcionamiento | -40 a +150 | ℃ |
Tstg | Rango de temperatura de almacenamiento | -40 a +150 | ℃ |
PARÁMETRO | MÍN. | TÍP. | MÁX. | CONDICIONES DE PRUEBA | UNIDADES | |
VFM | Pico directo máximo, Tj=150℃ | - | - | 1.13 | IFM=6800A | V |
V(T0) | Tensión umbral | - | - | 0.67 | V | |
rT | Resistencia de pendiente | - | - | 0.038 | mΩ | |
IRRM | Corriente inversa de pico | - | - | 100 | VRRM nominal, Tj=150℃ | mA |
VRRM nominal, Tj=25℃ | ||||||
Qrr | Carga recuperada | - | - | - | μC | |
Irm | Corriente de recuperación inversa | - | - | - | Vr=50V, 50% de cuerda. | A |
trr | Tiempo de recuperación inversa, 50% de cuerda | - | - | - | μs | |
RthJK | Resistencia térmica, unión a disipador | - | - | 0.011 | Refrigeración por ambos lados | K/W |
- | 0.022 | Refrigeración por un solo lado | ||||
F | Fuerza de montaje | 63 | - | 91 | kN | |
Wt | Peso | - | - | - | g |
Tipo | Símb. | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 26±1 |
YZPST puede proporcionar la siguiente lista de equivalentes de diodos estándar con alta unión(Tipos cápsula)
| Tipo | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (máx.) Tj=125 °C | VFM(máx.) | Tvj | Rthjc | F±10 % | ||
| A | KA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | KN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
