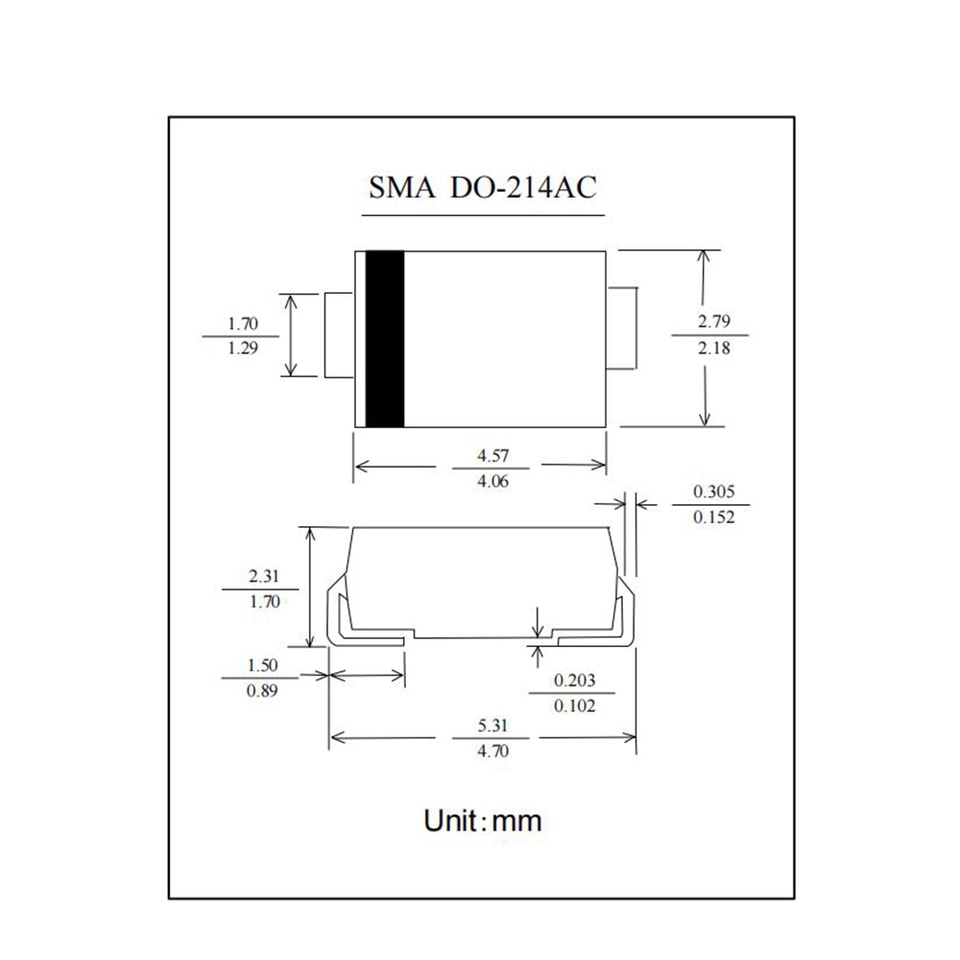

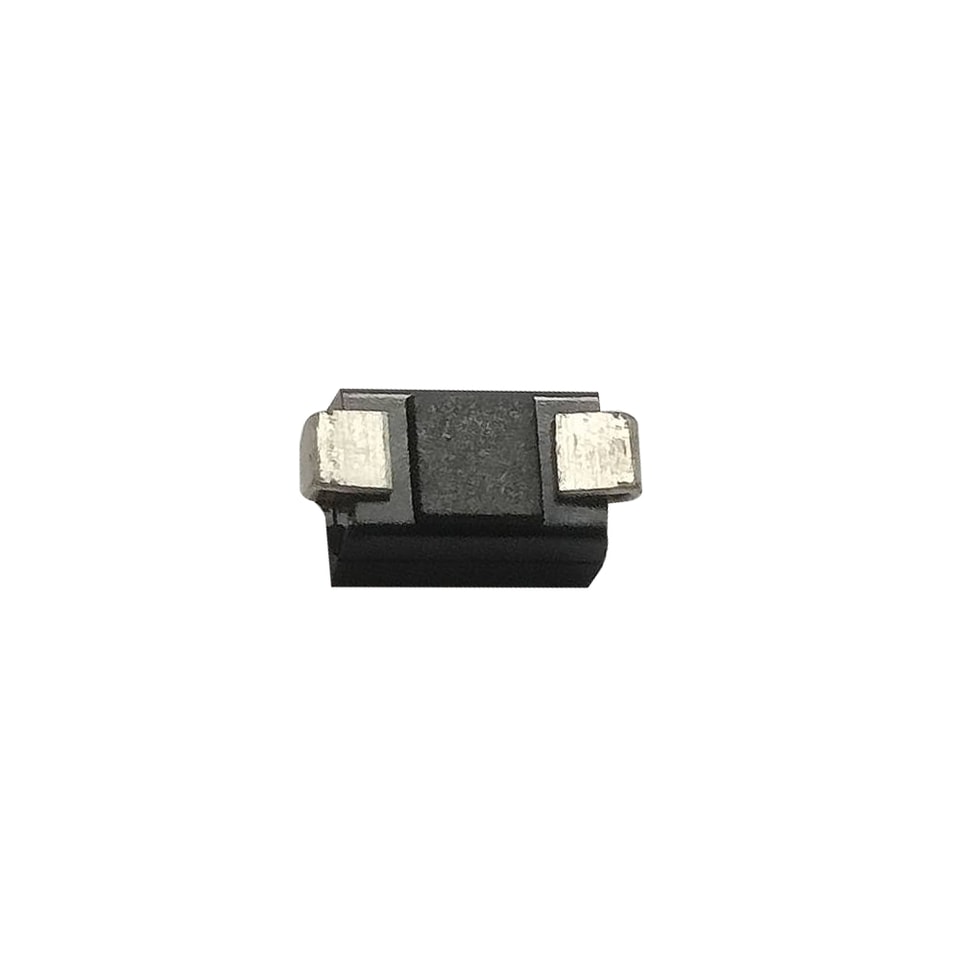

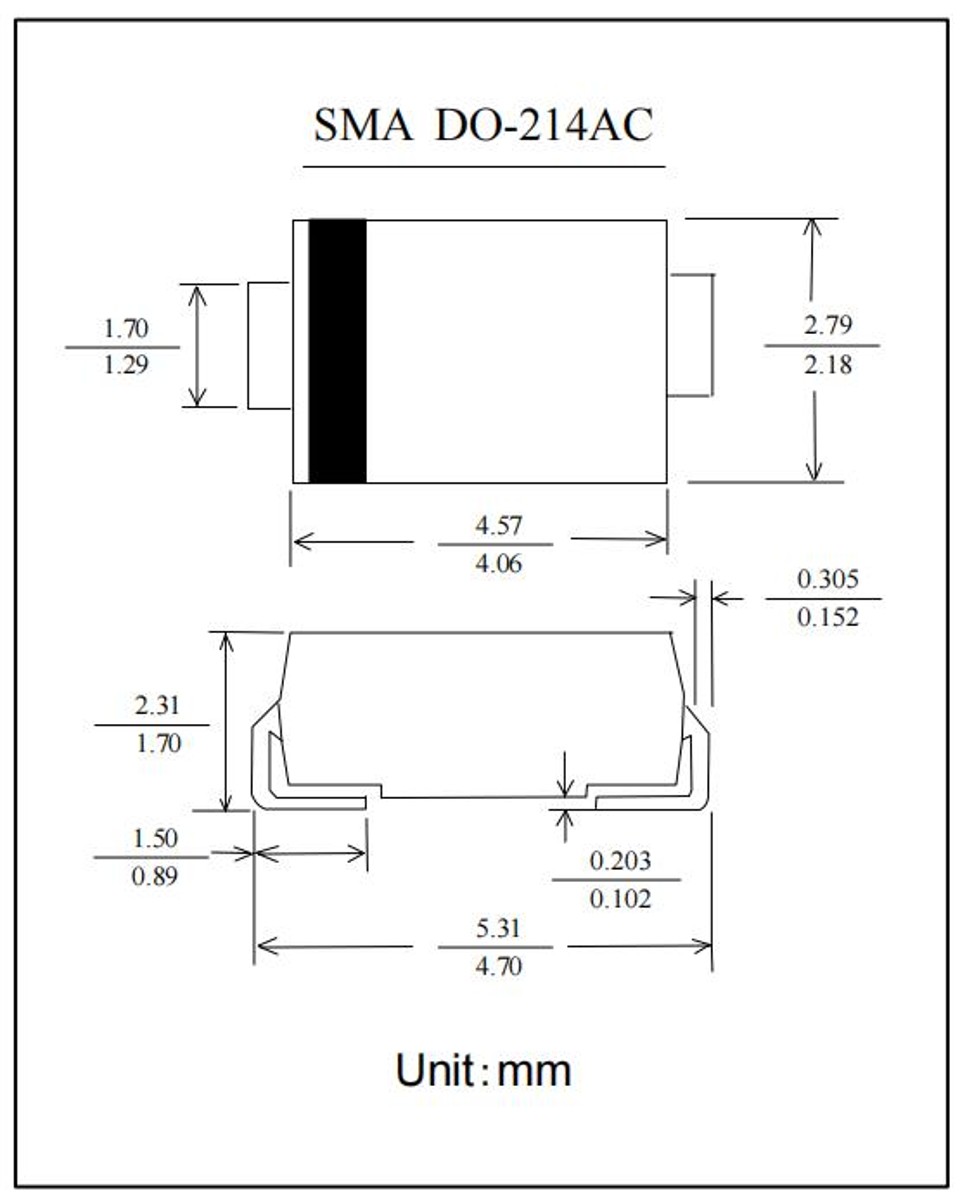

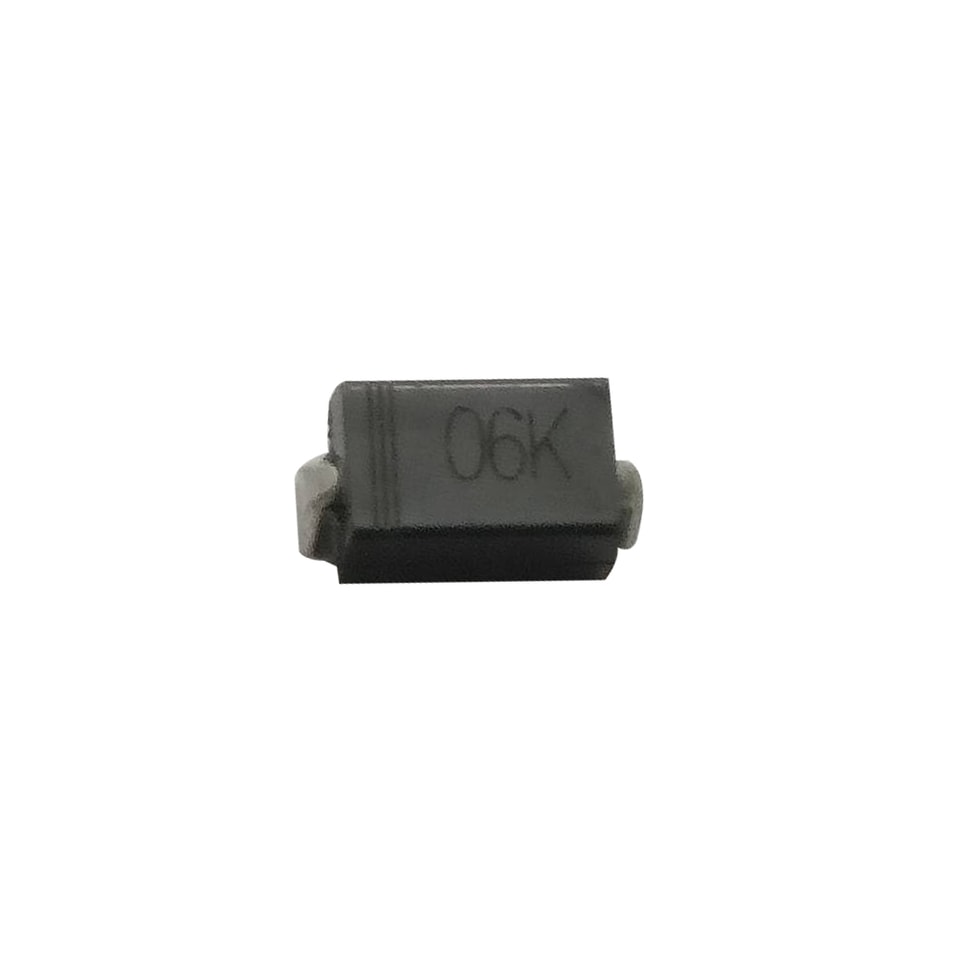

Rectificador de alta tensión de recuperación rápida en encapsulado plástico
YZPST-2CL06K
Diodo rectificador de alta tensión de recuperación rápida, encapsulado plástico, tensión inversa de 6 kV
Tensión inversa de 6 kV
Corriente directa 5 mA
Características
Para pantallas de alta resolución o receptores de TV y equipos de automatización industrial
Unión difusa
Excelentes características de salida a alta temperatura (baja corriente de fuga a alta temperatura y excelentes características inversas)
Valores nominales máximos y características térmicas a 25 ℃ de temperatura ambiente, salvo que se especifique lo contrario.
Artículo | Símbolos | 2CL06K | Unidad |
Tensión inversa máxima repetitiva | VRRM | 6 | kV |
Corriente media directa | IF(AV) | 5 (onda senoidal de media onda a 50 Hz, carga resistiva Ta=25℃) | mA |
Corriente de pico directa no repetitiva | IFSM | 2 (onda senoidal semiciclo de 50 HZ, 1/2 ciclo, Ta=25℃) | A |
Temperatura ambiente | Tamb | -140 | ℃ |
Temperatura virtual de la unión | TJ | 120 | ℃ |
Temperatura de almacenamiento | Tstg | -160 | ℃ |
Características eléctricas Valores nominales a 25 ℃ de temperatura ambiente, salvo que se indique lo contrario.
Artículo | Símbolos | 2CL06K | Unidad | ||
Caída de tensión directa | IF = 10 mA | VF | 6 | V | |
Corriente inversa a temperatura normal | VR=VRRM | IRm1 | 2 | μA | |
TA=100℃ Corriente inversa a alta temperatura | VR=VRRM | IRm2 | 5 | μA | |
Tiempo de recuperación inversa | IF=2 mA, Irp=4 mA recuperación de 1 mA | trr | 100 | nS | |
