Serie de envoltura de sedaSerie de aislamiento
Alambre y cable

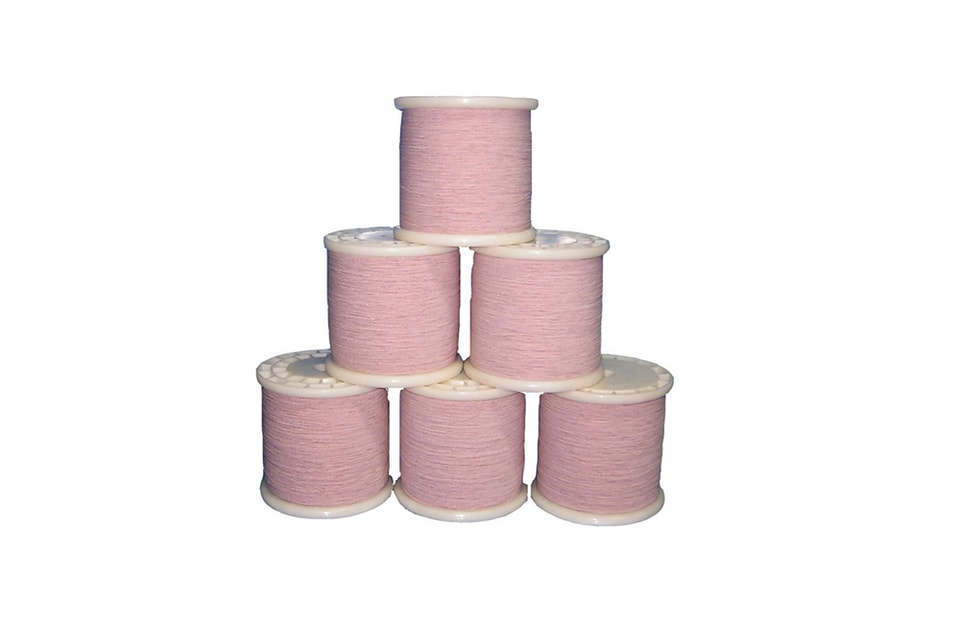

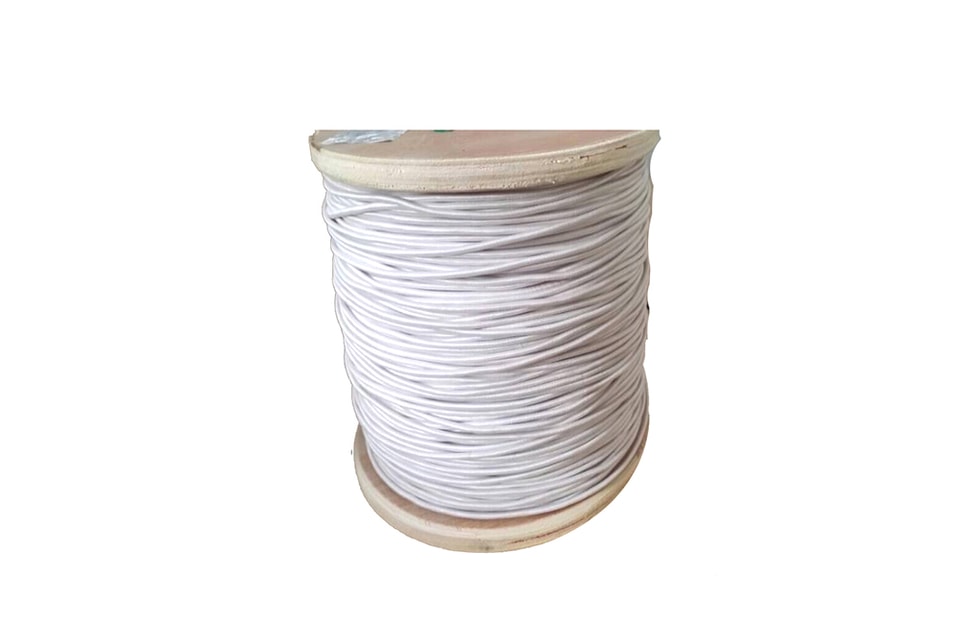

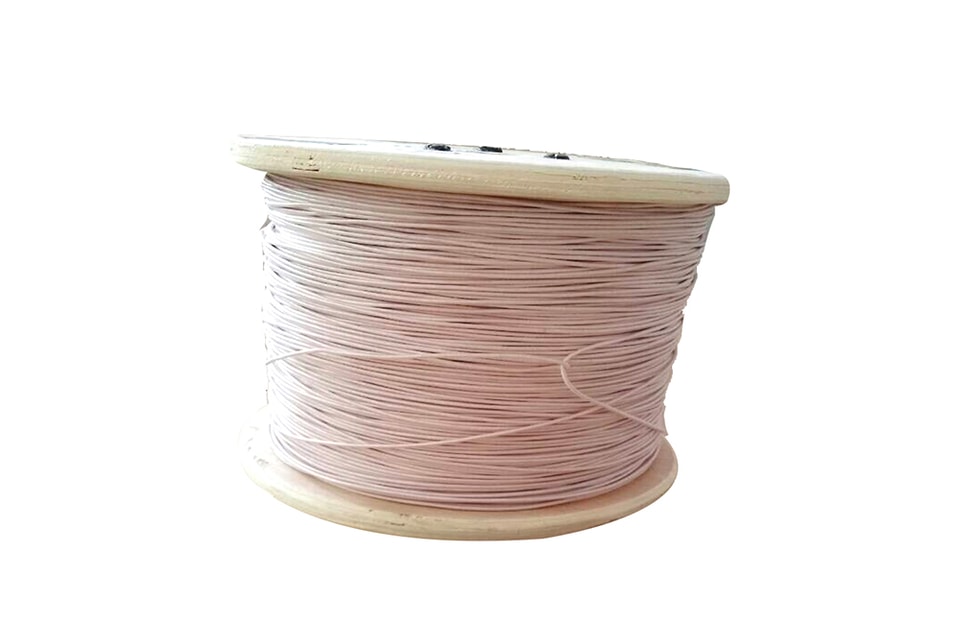

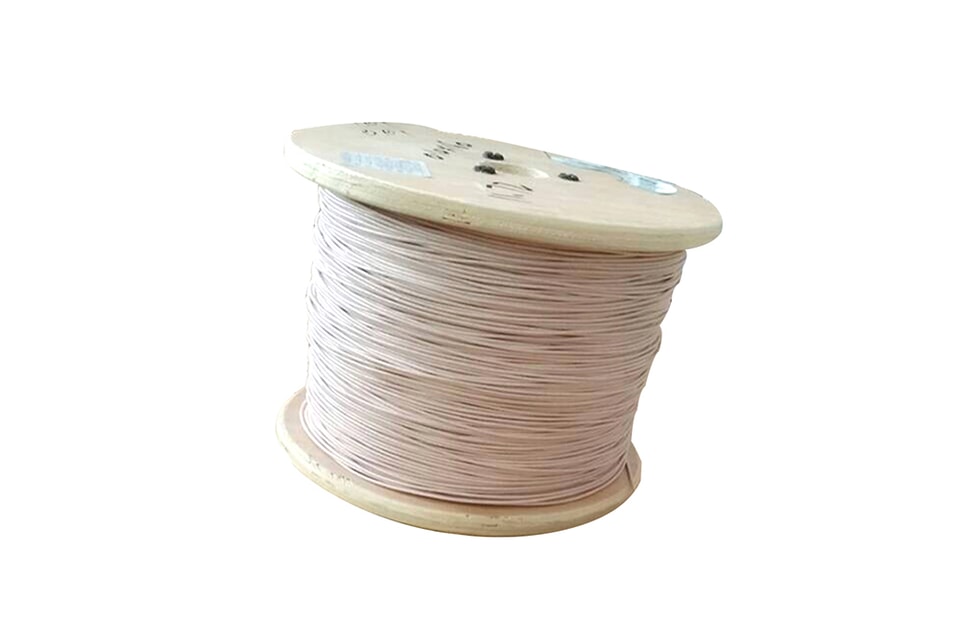

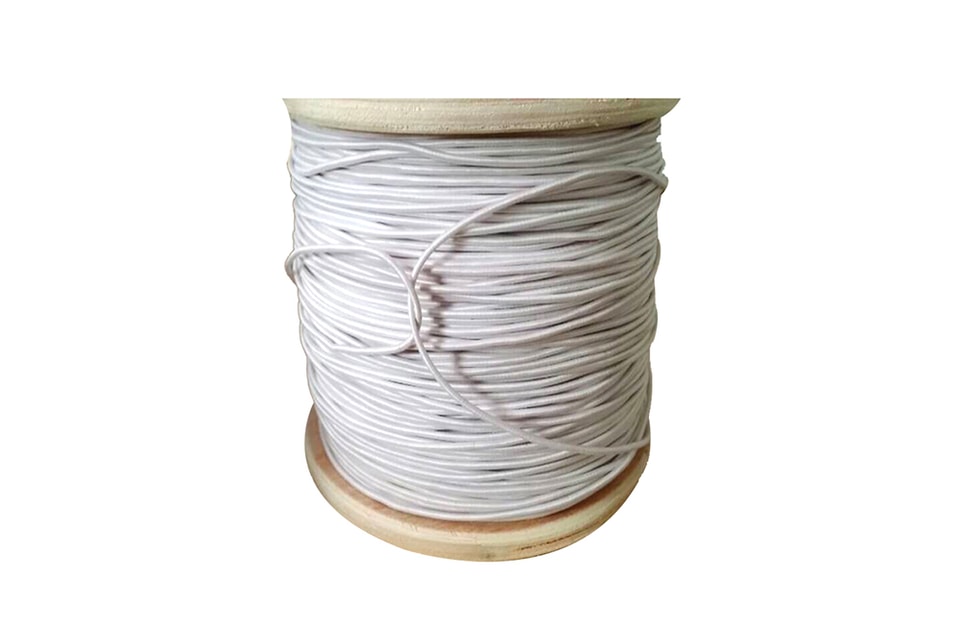

Alambre de cobre esmaltado con hilo de poliéster
Tipo de especificación:
SDTR simplepaquete de hilo de cobreSEDTR paquete de doble alambre
cobre
SDQZ paquete de alambre de cobre monofilamento recubierto con barniz de poliéster
SEDQZ paquete de doble alambre de polipropileno
esmaltadoAlambre de cobreSDQA monofilamentocobrepaquete de mazo de alambre revestido con pintura de poliuretano
SEDQA doble filamento recubierto de poliuretano
esmaltadoalambre de cobreSDQZJ alambre monofilamento recubierto de poliéster; arriba SEDQZJ alambre monofilamento recubierto de poliéster
arriba
SDQAJ alambre trenzado monofilamento recubierto de poliuretano
SEDQAJ hilo de doble alambre recubierto de poliuretano
SDQACC haz de alambres recubiertos de cobre con pintura de poliuretano; SEDQACC especial paquete doble pintura de poliuretano; línea especial de cobre estañado
Nivel de temperatura:
Nivel A (105 ℃), clase B (130 ℃), clase F (155 ℃)
Normas de producción:
Φ0,07 mm~2,0 mm
( 0,05~0,50 mm)×N hebras N: 3~950
Área de sección transversal:
menos de 4 mm2Aplicación
:
adecuado para la fabricación de diversos instrumentos electrónicos, medidores, componentes de inductancia y otras aplicaciones.
Norma del producto:
GB11018-89
Nota:
Los indicadores técnicos del hilo recubierto de filamento de poliéster cumplen los requisitos de la norma.
El rendimiento eléctrico a alta frecuencia es bueno.
El hilo recubierto de poliéster, con hilo esmaltado de poliuretano como hilo núcleo, ofrece un buen rendimiento para soldadura directa; la temperatura de soldadura es de 375 ℃ ± 5 ℃.
PS puede producir otros tipos de hilo recubierto de poliéster según las necesidades del cliente.
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima (Ω/m a 20 ℃) | Diámetro máximo del alambre esmaltado (mm) | Envolvente máxima (Mm) | Diámetro real (mm) | Longitud por kilogramo (M/kg) | |||
2UEW | QA-1 | 0.16 * | 9 | > 1700 | 0.0902〜0.1009 | 0.182 | 0.72 | 0.69 | 615 |
2UEW | QA-1 | 0.12 * | 3 | > 1500 | 0.4755〜0.5452 | 0.1390 | 0.32 | 0.30 | 3300 |
2UEW | QA-1 | 0.15 * | 3 | > 1700 | 0.3073〜0.3454 | 0.171 | 0.39 | 0.37 | 2100 |
2UEW / F + 1NY | SDQAJ | 0.12 * | 3 | > 1800 | 0.4755〜0.5452 | 0.139 | 0.36 | 0.325 | 3200 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima (Ω/m a 20 ℃) | Sección de cobre (mm²) | Envolvente máxima (Mm) | ||||
Línea Ritz | 2UEW + 2NY | QA-1 | 0.07 * | 600 | > 900 | 0.0067〜0.0089 | 2.3079 | 2.76 |
Línea Ritz | 2UEW + NY | QA-1 | 0.07 * | 135 | > 900 | 0.030〜0.0395 | 0.496 | 1.33 |
Línea Ritz | 2UEW + NY | QA-1 | 0.10 * | 160 | > 1000 | 0.0127〜0.0159 | 1.256 | 2.03 |
Línea Ritz | 2UEW | QA-1 | 0.07 * | 600 | > 600 | 0.0067〜0.0089 | 2.3079 | 2.71 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima (Ω/m a 20 ℃) | Sección de cobre (mm²) | Envolvente máxima (Mm) | Diámetro real (mm) | Longitud por kilogramo (M/kg) | |||
1UEW + NY | QA-2 | 0.05 * | 500 | > 1000 | 0.0158〜0.0207 | 0.98 | 1.96 | 1.87 | 105 |
1UEW + NY | QA-2 | 0.05 * | 1000 | > 1000 | 0.0079〜0.0104 | 1.9600 | 2.75 | 2.64 | 54 |
1UEW + NY | QA-2 | 0.05 * | 2000 | > 1000 | 0.004〜0.0052 | 3.92 | 3.87 | 3.75 | 25 |
2UEW + NY | QA-1 | 0.10 * | 200 | > 1000 | 0.0102〜0.0127 | 1.5700 | 2.26 | 2.10 | 70 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima (Ω/m a 20 ℃) | Sección de cobre (mm²) | Envolvente máxima (Mm) | Diámetro real (mm) | Longitud por kilogramo (M/kg) | ||||
Litz line 38 * 350 | 2UEW + 2NY | SEDQAJ | 0.10 * | 350 | > 900 | 0.0058〜0.0073 | 2.7475 | 3.02 | 2.87 | 40 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima (Ω/m a 20 ℃) | Diámetro máximo del alambre esmaltado (mm) | Envolvente máxima (Mm) | Diámetro real (mm) | ||
2UEW | 0.08 * | 40 | > 700 | 0.0783〜0.0972 | 0.092 | 0.80 | 0.76 |
2UEW | 0.10 * | 40 | > 1000 | 0.0509〜0.0613 | 0.117 | 0.99 | 0.93 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima | Sección de cobre (mm²) | Máximo sobre de encapsulado | Diámetro real (mm) | Longitud por kilogramo (M/kg) | |||
2UEW + NY | QA-1 | 0.07 * | 24 | > 700 | 0.1687〜0.2078 | 0.092316 | 0.58 | 0.51 | 1190 |
2UEW + NY | QA-1 | 0.07 * | 26 | > 700 | 0.1558〜0.1976 | 0.1000 | 0.6 | 0.52 | 1150 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima | Sección de cobre (mm²) | Máximo sobre de encapsulado | Diámetro real (mm) | Longitud por kilogramo (M/kg) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima | Sección de cobre (mm²) | Máximo sobre de encapsulado | Diámetro real (mm) | Longitud por kilogramo (M/kg) | 2014-8-26 (/kg) | ||||
Litz line 41 * 800 | 2UEW + FR + 2NY | SEDQAJ | 0.07 * | 800 | > 900 | 0.00581〜0.0067 | 3.0772 | 3.22 | 2.95 | 35 | 91.00 |
Litz line 41 * 1600 | 2UEW + FR + 2NY | SEDQAJ + FR | 0.07 * | 1600 | > 6000 | 0.0025〜0.0033 | 6.1244 | 4.9 | 4.4 | 12.2 | 105.00 |
Litz line 38 * 800 | 2UEW + FR + 2NY | SEDQAJ + FR | 0.10 * | 800 | > 6800 | 0.0025〜0.0032 | 6.28 | 4.95 | 4.46 | 12 | 98.00 |
Diámetro del conductor*número de hebras | Tensión de ruptura medida (V) | Resistencia máxima | Sección de cobre (mm²) | Máximo sobre de encapsulado | Diámetro real (mm) | Longitud por kilogramo (M/kg) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
