Características:
- Estructura totalmente difundida
- Configuración de puerta amplificadora central
- Tiempo máximo de apagado garantizado
- Alta capacidad dV/dt
- Dispositivo ensamblado por presión

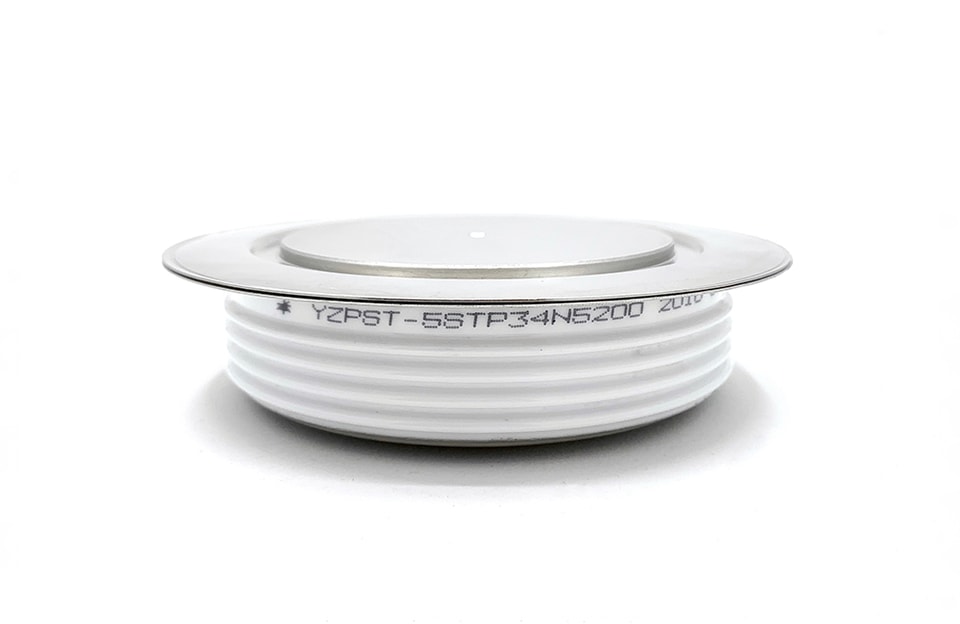

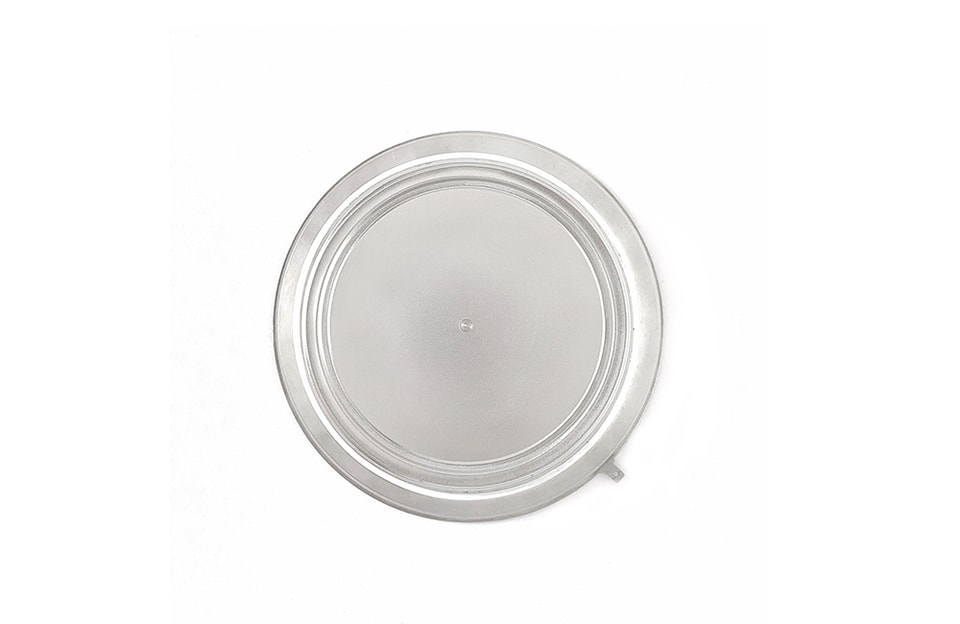

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA
YZPST-5STP34N5200
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Bloqueo - Estado de apagado
VRRM (1) | VDRM (1) | VRSM (1) |
5200 | 5200 | 5300 |
VRRM = Tensión inversa repetitiva de pico
VDRM = Tensión de pico en estado de bloqueo repetitiva
VRSM = Tensión inversa de pico no repetitiva
VDRM = Tensión de pico en estado de bloqueo repetitiva
VRSM = Tensión inversa de pico no repetitiva
Corriente de fuga inversa repetitiva de pico y fuga en estado de bloqueo | IRRM / IDRM | 30 mA 95 mA (3) |
Velocidad crítica de subida de tensión | dV/dt (4) | 2000 V/msec |
Notas:
Todas las especificaciones se indican para Tj=25 °C salvo
que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Compuerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido sería adicional al obtenido de un circuito snubber, compuesto por un condensador de 0.2 μF y una resistencia de 20 ohmios en paralelo con el tiristor bajo prueba.
Todas las especificaciones se indican para Tj=25 °C salvo
que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Compuerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido sería adicional al obtenido de un circuito snubber, compuesto por un condensador de 0.2 μF y una resistencia de 20 ohmios en paralelo con el tiristor bajo prueba.
Para más información sobre el tiristor de control de fase, descargue el archivo PDF anterior titulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Conducción: estado de encendido
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio máximo de la corriente en estado de conducción | IT(AV)M | 3600 | A | Onda sinusoidal, conducción de 180°, TC = 70 °C | ||
Valor eficaz de la corriente en estado de conducción | ITRMS | 5850 | A | Valor nominal | ||
Pico de sobretensión de un ciclo (no repetitiva) corriente | ITSM | 63 | kA | 10,0 ms (50 Hz), onda sinusoidal- de onda, conducción de 180°, Tj = 125 °C | ||
I²t | I²t | 19.8×103 | kA²s | |||
Corriente de enclavamiento | IL | 500 | mA | VD = 24 V; RL = 12 ohmios | ||
Corriente de mantenimiento | IH | 125 | mA | VD = 24 V; I = 2,5 A | ||
Tensión pico en estado de conducción | VTM | 1.54 | V | ITM = 3000 A; Tvj=125℃ | ||
Tensión umbral | VTO | 1.03 | V | Tvj=125℃ | ||
Resistencia de pendiente | Rt | 0.16 | mΩ | Tvj=125℃ | ||
Tasa crítica de aumento de la conducción en estado corriente (5, 6) | di/dt | 1000 | A/ms | Conmutación desde VDRM £ 1500 V, no repetitivo | ||
Tasa crítica de aumento de la conducción en estado corriente (6) | di/dt | 200 | A/ms | Conmutación desde VDRM £ 1500 V |
CARACTERÍSTICAS Y CLASIFICACIONES ELÉCTRICAS (cont.)
Disparo
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Disipación de potencia máxima de compuerta | PGM | - | W | tp = 40 us | ||
Disipación de potencia media de compuerta | PG(AV) | 7 | W | |||
Corriente pico de compuerta | IGM | 10 | A | |||
Corriente de compuerta necesaria para disparar todas las unidades | IGT |
-
400
-
| mA mA mA | VD = 6 V;RL = 3 ohmios;Tj = -40 oC VD = 6 V;RL = 3 ohmios;Tj = +25 oC VD = 6 V;RL = 3 ohmios;Tj = +125oC | ||
Tensión de compuerta necesaria para disparar todas las unidades | VGT |
-
2.6
-
| V V V | VD = 6 V;RL = 3 ohmios;Tj = -40 oC VD = 6 V;RL = 3 ohmios;Tj = 0-125oC VD = VDRM nominal; RL = 1000 ohmios; Tj = +125 °C | ||
Voltaje negativo máximo | VGRM | 10 | V |
Dinámico
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Tiempo de retardo | td | - | ms | ITM = 50 A; VD = VDRM nominal Pulso de compuerta: VG = 20 V; RG = 20 ohmios; tr = 0.1 ms; tp = 20 ms | ||
Tiempo de apagado (con VR = -50 V) | tq | 700 | ms | ITM = 2000 A; di/dt = 1.5 A/ms; VR ³200 V; dV/dt reaplicado = 20 V/ms lineal hasta el 67% de VDRM; VG = 0; Tj = 125 °C; ciclo de trabajo ³ 0.01% | ||
Carga de recuperación inversa | Qrr | 5200 | mAs | ITM = 2000 A; di/dt = 1.5 A/ms; VR ³200 V |
* Para el valor máximo garantizado, contacte con la fábrica.
CARACTERÍSTICAS Y VALORES TÉRMICOS Y MECÁNICOS
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +125 | °C | ||
Temperatura de almacenamiento | Tstg | -40 | +140 | °C | ||
Resistencia térmica - unión a encapsulado | RQ (j-c) |
5.7
11.4
| K/kW | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Resistencia térmica - de la caja al disipador | RQ (c-s) |
1
2
| K/kW | Refrigeración por ambos lados * Refrigeración por un solo lado * | ||
Resistencia térmica: unión a disipador | RQ (j-s) |
-
-
| K/kW | Refrigeración por ambos lados * Refrigeración por un solo lado * | ||
Fuerza de montaje | P | 81 | 108 | - | kN | |
Peso | W | - | - | 2.9 | kg |
* Superficies de montaje lisas, planas y engrasadas
Nota: para el contorno y las dimensiones de la carcasa, consulte el plano de contorno de la carcasa en la última página de estos datos técnicos.
CONTORNO Y DIMENSIONES DE LA CARCASA
Símb | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 35±1 |
YZPST puede proporcionar la siguiente lista equivalente de tiristores de control de fase(Tipos cápsula)
Tipo | IT(AV) | VDRM/VRR M | ITSM @TVJM &10ms | IDRM/IR RM (max) | VTM(max) | Tvj | Rthjc | F±10% | |
Tj=125°C | ITM | VTM | |||||||
A | V | KA | mA | A | V | °C | K/W | kN | |
C380 | 250 | 400-1600 | 3.5 | 20 | 1500 | 2.8 | 125 | 0.11 | 5 |
C430 | 680 | 400-1600 | 8 | 20 | 3000 | 2.4 | 125 | 0.06 | 10 |
C431 | 600 | 1200-1800 | 5.9 | 30 | 3000 | 2.6 | 125 | 0.06 | 10 |
C440 | 900 | 400-1600 | 12 | 35 | 3000 | 1.65 | 125 | 0.04 | 15 |
C441 | 750 | 1400-2200 | 10 | 35 | 3000 | 2 | 125 | 0.04 | 15 |
C450 | 1640 | 400-1600 | 26 | 45 | 3000 | 1.4 | 125 | 0.02 | 25 |
C451 | 1500 | 1400-2200 | 20.8 | 45 | 3000 | 1.7 | 125 | 0.02 | 25 |
C701 | 1250 | 1200-2100 | 16.6 | 65 | 3000 | 1.7 | 125 | 0.02 | 25 |
C702 | 100 | 2400-3200 | 20.5 | 150 | 3000 | 1.85 | 125 | 0.02 | 25 |
SDT122 | 950 | 3500-4000 | 14.7 | 75 | 1000 | 1.6 | 125 | 0.02 | 25 |
C781 | 2500 | 1200-2100 | 41.5 | 150 | 2000 | 1.2 | 125 | 0.01 | 36 |
C782 | 2300 | 2200-2600 | 32 | 150 | 2000 | 1.35 | 125 | 0.01 | 36 |
C784 | 1650 | 3600-4500 | 24 | 200 | 2000 | 1.85 | 125 | 0.01 | 36 |
C789 | 1200 | 5500-6000 | 20 | 200 | 2000 | 2.3 | 115 | 0.01 | 36 |
YZPST puede suministrar la siguiente lista de tiristores
| Familia de dispositivos especiales para hornos de inducción | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| FAMILIA DE TIRISTORES DE CONTROL DE FASE | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| FAMILIA DE TIRISTORES PARA INVERSOR | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| FAMILIA DE DIODOS | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| FAMILIA DE MÓDULOS | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| FAMILIA DE DISPOSITIVOS STUD | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
