Características:
- Estructura totalmente difundida
- Configuración de compuerta amplificadora interdigitada
- Tiempo máximo de apagado garantizado
- Alta capacidad dV/dt
- Dispositivo ensamblado por presión

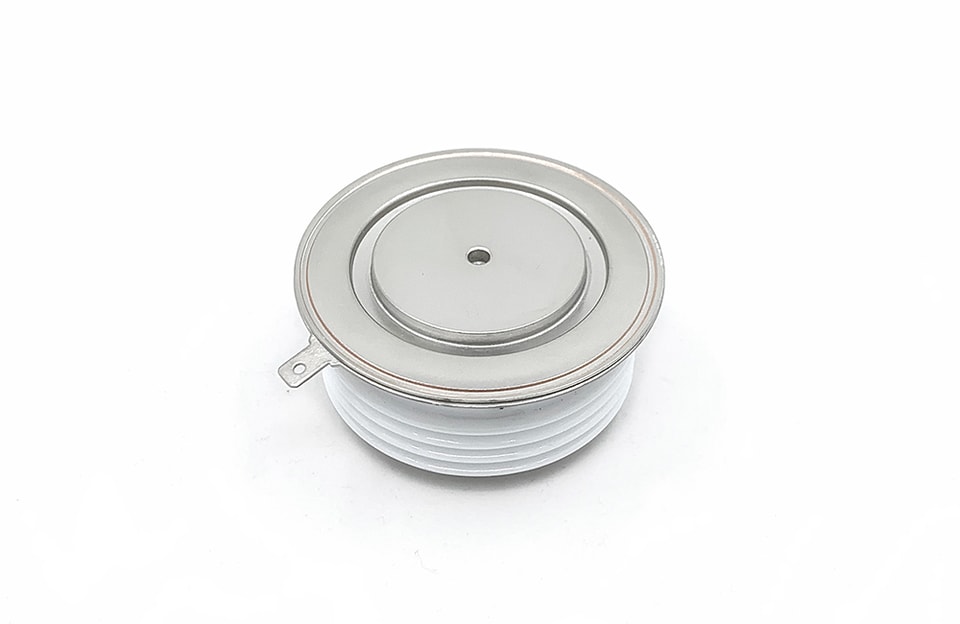

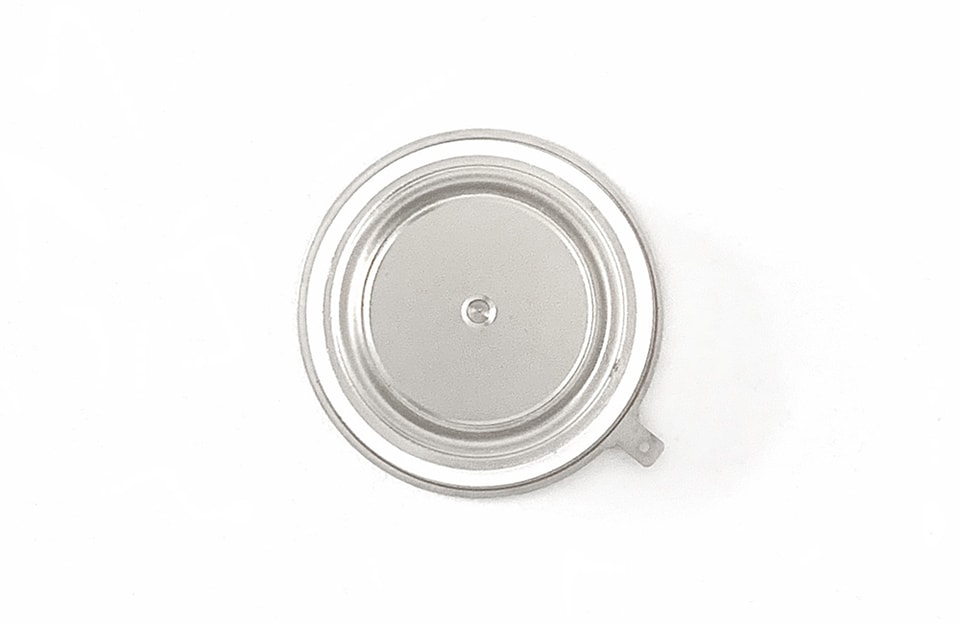

IMAGEN DEL PRODUCTO01 / GALERÍA
COMPONENTE DE POTENCIA

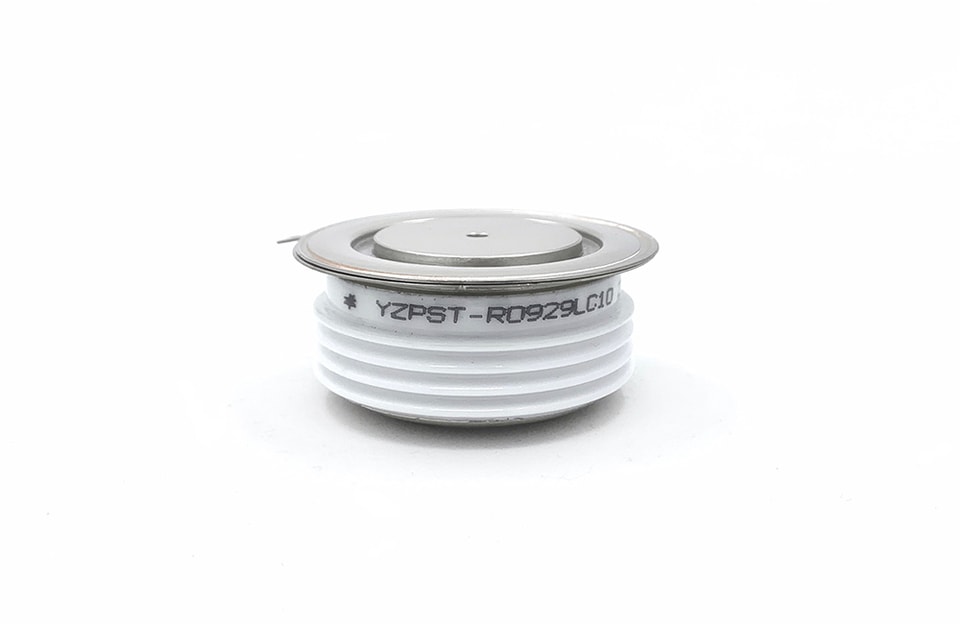

YZPST-R0929LC10 (TQ_10US)
✓Información técnica del producto✓Asesoramiento de selección orientado a la aplicación✓Consulta basada en catálogo y requisitos
Correo electrónicoinfo@yzpst.net
Teléfono+86 138 0527 8321
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
CENTRO DE DOCUMENTACIÓN
Descargas y archivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
CARACTERÍSTICAS Y VALORES ELÉCTRICOS
Bloqueo - estado de corte
VRRM (1) | VDRM (1) | VRSM (1) |
1000 | 1100 | 1200 |
VRRM = Tensión inversa repetitiva de pico
VDRM = Tensión de pico en estado de bloqueo repetitiva
VRSM = Tensión inversa de pico no repetitiva
VDRM = Tensión de pico en estado de bloqueo repetitiva
VRSM = Tensión inversa de pico no repetitiva
Corriente de fuga inversa repetitiva de pico y fuga en estado de bloqueo | IRRM / IDRM | 15 mA 70 mA (3) |
Velocidad crítica de subida de tensión | dV/dt (4) | 200 V/msec |
Notas:
Todos los valores nominales se especifican para Tj=25 °C salvo que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Compuerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido sería adicional al obtenido de un circuito snubber, compuesto por un condensador de 0,2 μF y una resistencia de 20 ohmios en paralelo con el tiristor sometido a prueba.
Todos los valores nominales se especifican para Tj=25 °C salvo que se indique lo contrario.
(1) Todos los valores nominales de tensión se especifican para una onda sinusoidal aplicada de 50 Hz/60 Hz en el rango de temperatura de -40 a +125 °C.
(2) Ancho de pulso máx. de 10 mseg
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda lineal y exponencial hasta el 80 % de VDRM nominal. Compuerta abierta. Tj = 125 °C.
(5) Valor no repetitivo.
(6) El valor de di/dt se establece de acuerdo con la norma EIA/NIMA RS-397, sección 5-2-2-6. El valor definido sería adicional al obtenido de un circuito snubber, compuesto por un condensador de 0,2 μF y una resistencia de 20 ohmios en paralelo con el tiristor sometido a prueba.
Para obtener más información sobre el tiristor de alta frecuencia, descargue el archivo PDF anterior denominado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Dinámico
CARACTERÍSTICAS Y CLASIFICACIONES TÉRMICAS Y MECÁNICAS
Nota: para el contorno y las dimensiones de la carcasa, consulte el dibujo del contorno de la carcasa en la página 3 de estos datos técnicos.
Conducción - estado de encendido
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Valor medio máx. de la corriente en estado de conducción | IT(AV)M | 929 | A | Senoidal, conducción de 180°, Tc=55°C | ||
Valor eficaz de la corriente en estado de conducción | IT(RMS)m | 1893 | A | Valor nominal | ||
Pico de sobretensión de una sola cPSTC (no repetitiva) corriente | ITSM |
-
9.0
| kA kA | 8,3 ms (60 Hz), forma de onda senoidal- de onda, conducción de 180°, Tj = 125 °C 10,0 ms (50 Hz), onda sinusoidal- de onda, conducción de 180°, Tj = 125 °C | ||
I²t | I²t | 405x103 | A²s | 8,3 mseg | ||
Corriente de enclavamiento | IL | - | mA | VD = 24 V; RL = 12 ohmios | ||
Corriente de mantenimiento | IH | 1000 | mA | VD = 24 V; I = 2,5 A | ||
Tensión pico en estado de conducción | VTM | 2.04 | V | ITM = 1400 A | ||
Tasa crítica de aumento de la conducción en estado corriente (5, 6) | di/dt | 1500 | A/ms | Conmutación desde VDRM ≤ 1000 V, no repetitivo | ||
Tasa crítica de aumento de la conducción en estado corriente (6) | di/dt | 1000 | A/ms | Conmutación desde VDRM ≤ 1000 V |
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Disipación de potencia máxima de compuerta | PGM | 30 | W | |||
Disipación de potencia media de compuerta | PG(AV) | 2 | W | |||
Corriente pico de compuerta | IGM | - | A | |||
Corriente de compuerta necesaria para disparar todas las unidades | IGT | 300 | mA | VD = 10 V;IT=3A;Tj = +25 °C | ||
Tensión de compuerta necesaria para disparar todas las unidades | VGT | 3.0 | V | VD = 10 V;IT=3A;Tj = +25 °C | ||
Voltaje negativo máximo | VRGM | 5 | V |
Dinámico
| Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | |
Tiempo de retardo | tgd | 1.0 | - | ms | VD=67% VDRM, IT=2000A, di/dt=60A/us, IFG=2A, tr=0.5us, Tj=25C | |
Tiempo de encendido | tgt | 2.0 | - | |||
Tiempo de apagado (con VR = -5 V) | tq | - | 10 | - | ms | ITM=1000 A, tp=1000 us, di/dt=60 A/us, Vr=50 V, Vdr=33% VDRM, dVdr/dt=200 V/us |
Corriente de recuperación inversa | Irm | - | A | ITM=4000A, tp=2000us, di/dt=60A/us |
CARACTERÍSTICAS Y CLASIFICACIONES TÉRMICAS Y MECÁNICAS
Parámetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condiciones |
Temperatura de funcionamiento | Tj | -40 | +125 | °C | ||
Temperatura de almacenamiento | Tstg | -40 | +150 | °C | ||
Resistencia térmica - unión a encapsulado | RQ (j-c) |
-
-
| K/kW | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Resistencia térmica - de la caja al disipador | RQ (c-s) |
-
-
| K/kW | Refrigeración por ambos lados * Refrigeración por un solo lado * | ||
Resistencia térmica - unión a encapsulado | RQ (j-s) |
32
64
| K/kW | Refrigeración por ambas caras Refrigeración por una sola cara | ||
Fuerza de montaje | F | 10 | 20 | - | kN | |
Peso | W | - | kg | aprox. |
* Superficies de montaje lisas, planas y engrasadas
Nota: para el contorno y las dimensiones de la carcasa, consulte el dibujo del contorno de la carcasa en la página 3 de estos datos técnicos.
Símb | A | B | C | D | H |
mm | 59 | 34 | 53 | 3.5×3 | 26±1 |
