YZPST-SQL100A-1600V
Consejo: incluya el número de pieza, el voltaje/corriente objetivo y el entorno de aplicación.
Descargas y archivos técnicos
YZPST-SQL100A
Pasivado con silicio/vidrio

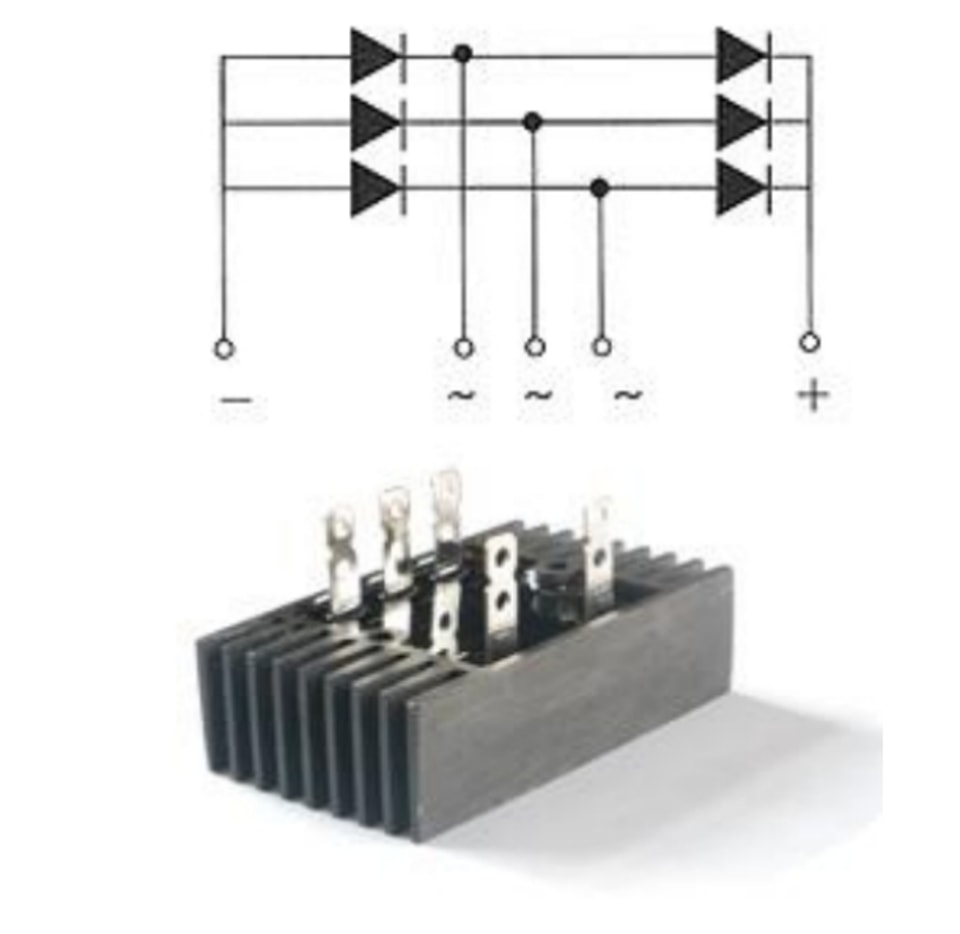

Rectificadores de puente trifásicos
Características
Ideal para placa de circuito impreso
La técnica de construcción fiable y de bajo costo da como resultado un producto económico
Soldadura a alta temperatura garantizada: 260℃ / 10 segundos / 0,375” (9,5 mm)
de longitud de terminal con tensión de 5 lb (2,3 kg)
Datos mecánicos
Caja: plástico moldeado
Terminal: estañado
Polaridad: según marcado
VALORES NOMINALES |
| SQL | SQL | SQL | SQL | SQL | SQL | SQL |
|
Símbolo |
|
|
|
|
|
|
| UNIDAD | |
| 100A-02 | 100A-04 | 100A-06 | 100A-08 | 100A-10 | 100A-12 | 100A-16 |
| |
| VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Máximotensión inversa pico repetitiva | |||||||||
Tensión máxima de entrada RMS | VEficaz | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
Tensión máxima de bloqueo en CC | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
Tc=55℃ | ID | 100 | A | ||||||
Máximorectificada de salida directa media | |||||||||
Corriente de sobrecarga directa máxima 8,3 ms, semiciclo senoidal único | IFSM | 1000 | A | ||||||
IF=33A | VF | 1.1 | V | ||||||
Tensión directa máximaage | |||||||||
Ta =25℃ Ta =100℃ | IR | 10 | μA | ||||||
Tensión inversa máximaage |
| ||||||||
| IR(H) | 200 | μA | ||||||
Resistencia térmica unión a carcasa | RθJC | 0.3 | °C/W | ||||||
Resistencia térmica carcasa a ambiente | RθJA | 0.5 | °C | ||||||
Rango de temperatura de funcionamiento | TJ | -40～+125 | °C | ||||||
rango de temperatura de almacenamiento | TSTG | -40～+150 | °C | ||||||

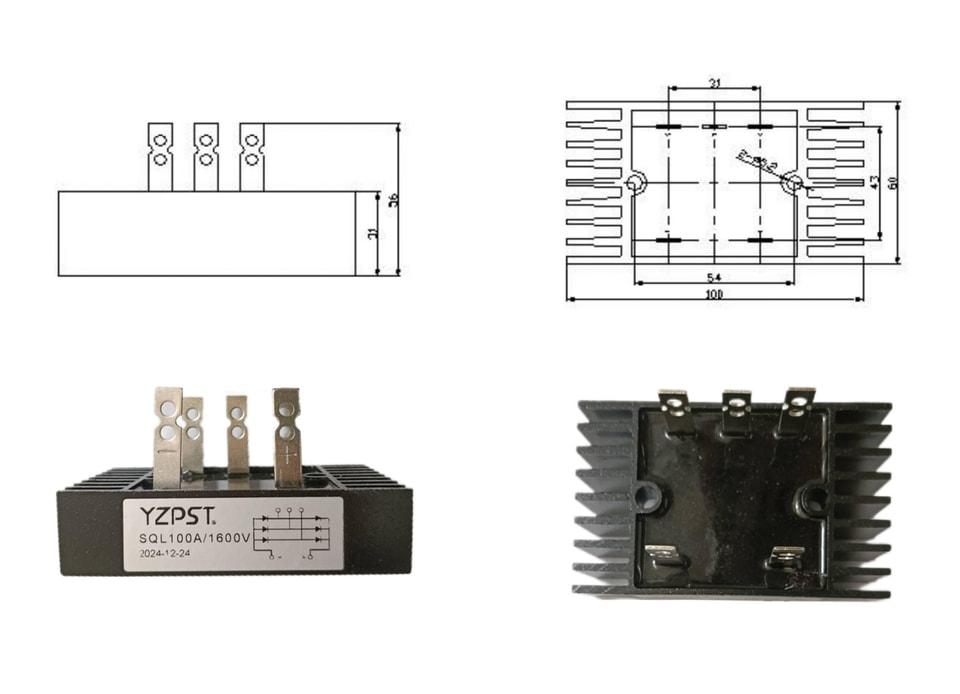

Dimensiones en Milímetros
