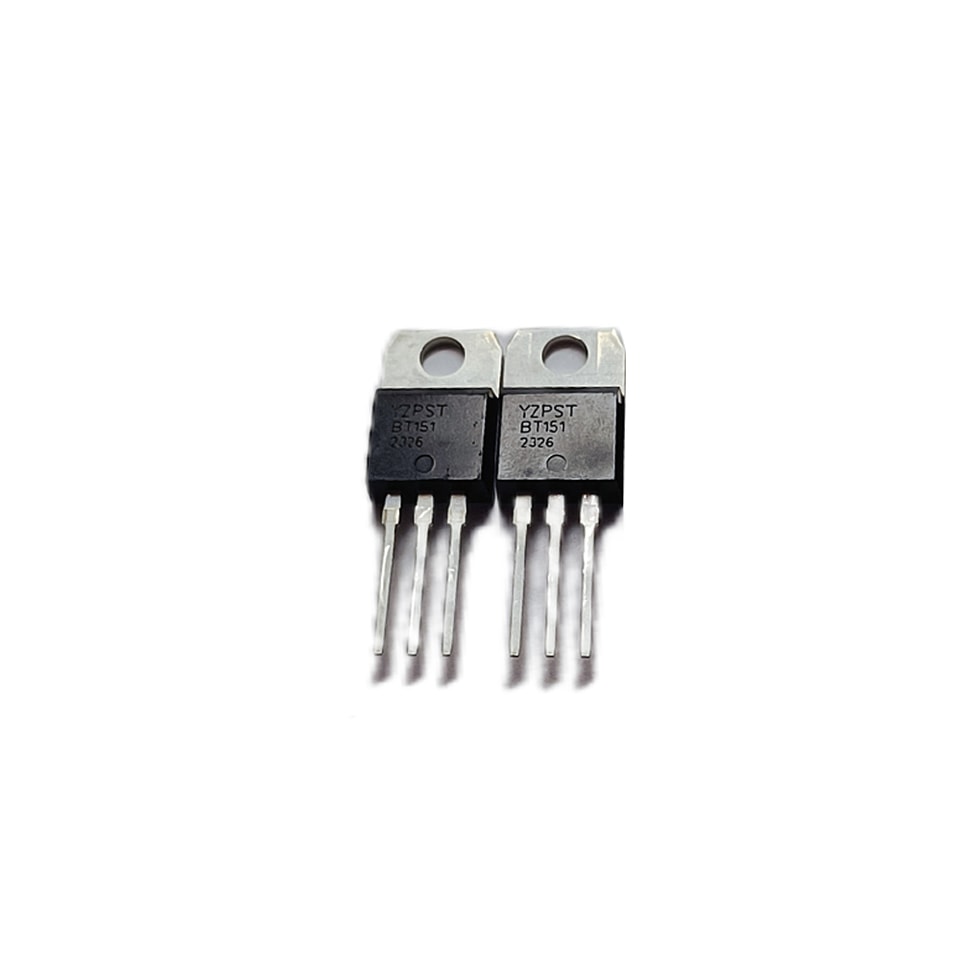

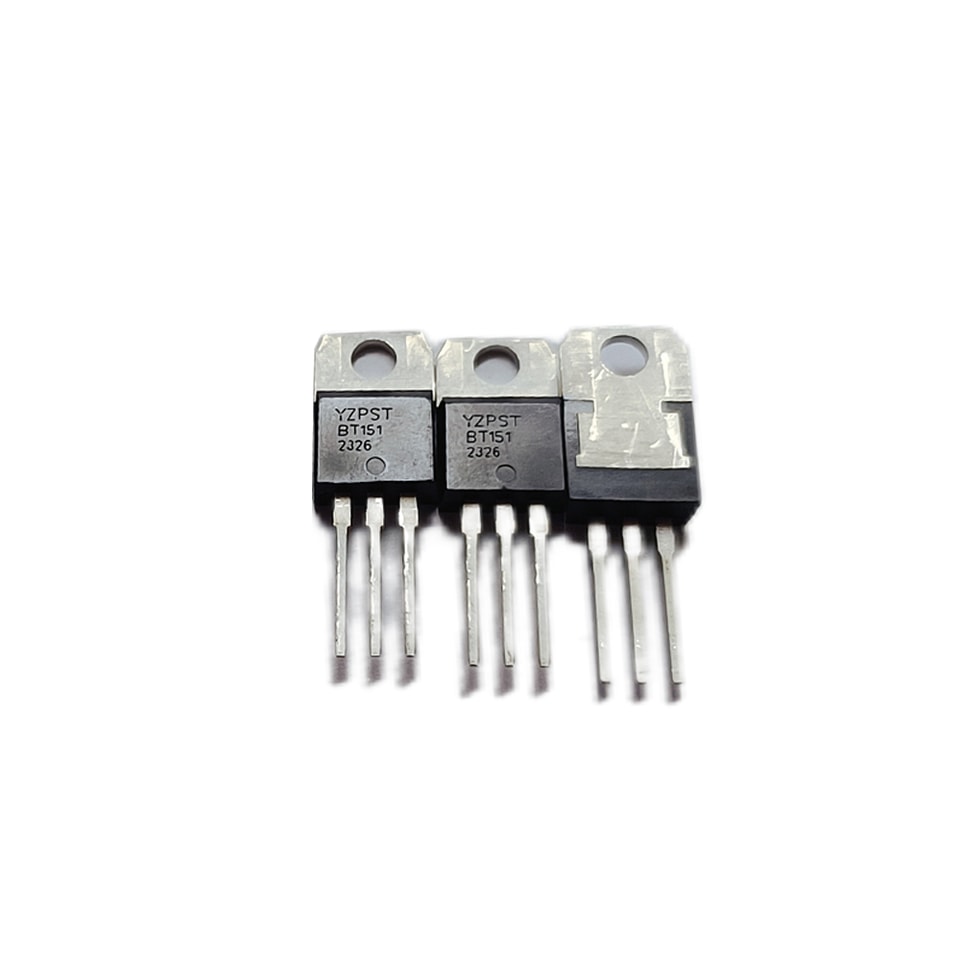

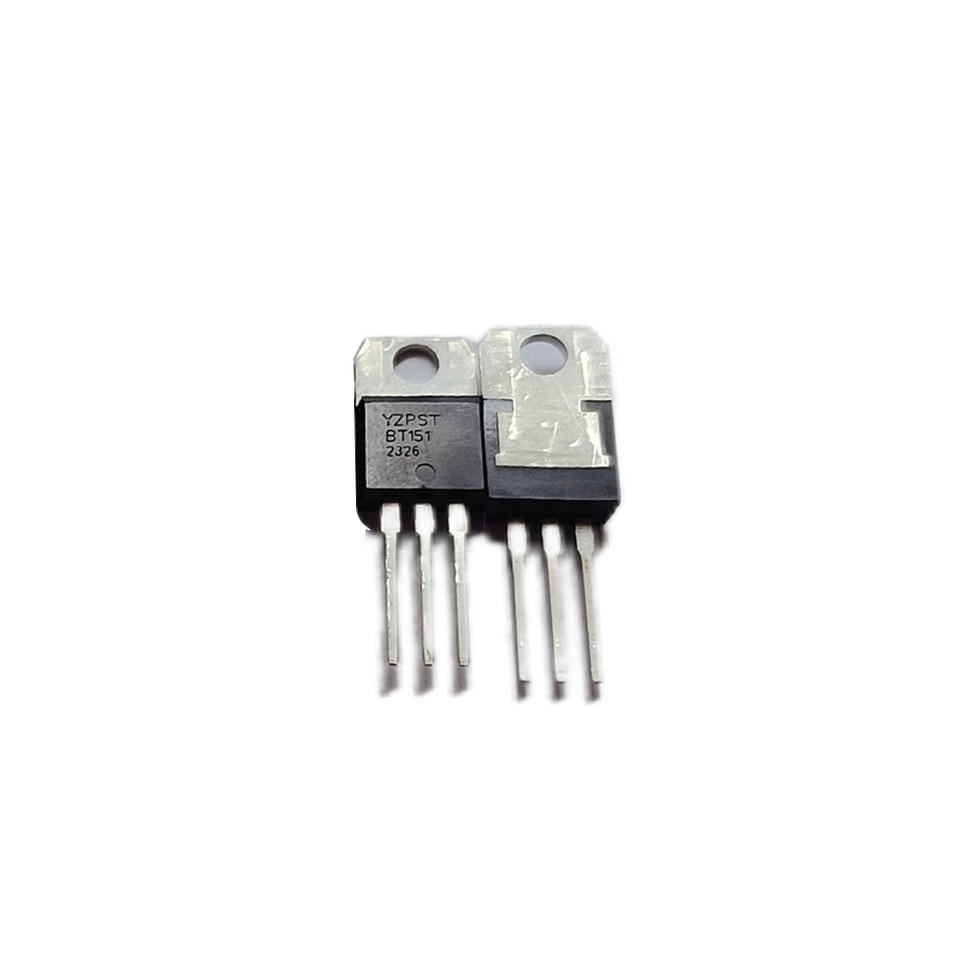

YZPST-BT151

Serie de SCRs BT151     12A

YZPST-BT151

La serie de SCRs BT151 de 12A TO-220 es adecuada para adaptarse a todos los modos de control

DESCRIPCIÓN:

Tiristores con pasivación de vidrio en un sobre de plástico. La serie de SCRs BT151 es adecuada para adaptarse a todos los modos de control, se encuentran en aplicaciones como protección contra sobretensiones, circuitos de control de motores en herramientas eléctricas y electrodomésticos de cocina, circuitos limitadores de corriente de entrada, encendido por descarga capacitiva y circuitos de regulación de voltaje

Correo electrónico: info@yzpst.net

Tel: 008613805278321

Whatsapp: 8613805278321

YZPST-BT151
YZPST-BT151.pdf
descripción1
Cierre de cremallera Sudaderas deportivas 1/5 con cremallera para hombres. Tejido elástico, ligero, de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta cerca del cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento
YZPST-BT151 12A TO-220 BT151 SCRs series is suitable to fit all modes of control

Serie BT151 SCR de 12A

YZPST-BT151

La serie de SCRs BT151 de 12A TO-220 es adecuada para adaptarse a todos los modos de control

DESCRIPCIÓN:

Tiristores con pasivación de vidrio en un sobre de plástico. La serie de SCRs BT151 es adecuada para adaptarse a todos los modos de control, se encuentran en aplicaciones como protección contra sobretensiones, circuitos de control de motores en herramientas eléctricas y ayudantes de cocina, circuitos limitadores de corriente de entrada, encendido de descarga capacitiva y circuitos de regulación de voltaje

PRINCIPAL CARACTERÍSTICAS

Símbolo

Valor

Unidad

IT(RMS)

12

A

VDRM VRRM

650

V

IGT

15

mA

ABSOLUTE MÁXIMO CALIFICACIONES

Parámetro

Símbolo

Valor

Unidad

Rango de temperatura de la unión de almacenamiento

Tstg

-40 ~ 150

°C

Rango de temperatura de la unión de operación

Tj

-40~125

°C

Voltaje de estado pico repetitivo (T =25℃)

VDRM

650

V

Voltaje inverso pico repetitivo (T =25℃)

VRRM

650

V

Corriente eficaz de estado encendido (T = 105℃)

IT(RMS)

12

A

Corriente pico de estado encendido no repetitiva

(Ángulo de conducción de 180°, F=50Hz)

ITSM

100

A

Corriente media de estado encendido (Ángulo de conducción de 180°)

TI (AV)

8

A

Valor I2t para fusión (tp=10ms)

I2t

45

A2S

Tasa crítica de aumento de corriente en estado activo

(I =2 × IGT, tr ≤ 100 ns)

di/dt

50

A/ S

Corriente de pico de compuerta

IGM

4

A

Disipación promedio de potencia de compuerta

PG(AV)

1

W

ELÉCTRICO CARACTERÍSTICAS (T=25 °C a menos que de lo contrario especificado )

Símbolo

Condición de prueba

Valor

Unidad

IGT

V = 12V R = 140Ω

MÁX.

15

mA

VGT

MÁX.

1.3

V

VGD

VD=VDRM Tj=125℃ R=1KΩ

MIN.

0.2

V

IL

IG=1.2IGT

MÁX.

50

mA

IH

IT=50mA

MÁX.

30

mA

dV/dt

VD=2/3VDRM Gate Open Tj=125℃

MIN.

400

V/ heta s

CARACTERÍSTICAS ESTÁTICAS

Símbolo Parámetro Valor uff08 MÁX . uff09 Unidad
V TM I TM =23 A tp =380μs Tj =25 °C 1.6 V
I DRM V D =V DRM V R =V RRM Tj =25 °C 5 μA
I RRM Tj =125 °C 2 mA

Térmico Resistencias

Símbolo Parámetro Valor Unidad
TO -220M1 60
Rth (j-a) junction to ambiente TO -220 FW 50
TO -252 70
TO -220M1 1.5 °C /W
Rth (j-c) Junction to case TO -220 FW 4.5
TO -252 2

TO-220 Package Mechanical Data
